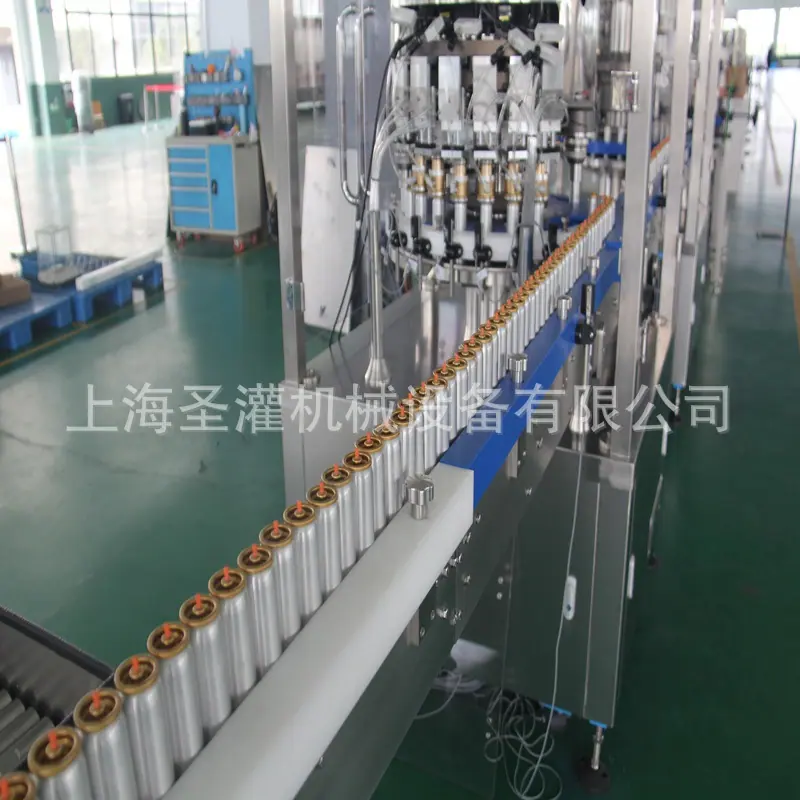

Los productos configurados en esta línea de producción incluyen (de adelante hacia atrás): unidad de carga de válvulas rotatoria de alta velocidad, máquina centrífuga de manipulación de válvulas de alta velocidad, máquina elevadora de suministro de válvulas, cilindro dosificador de alta precisión de 6 estaciones y bomba de refuerzo de grupo único, máquina integrada de sellado de 6 cabezales e inflado de 6 cabezales (caja eléctrica a prueba de explosiones de presión positiva e interfaz hombre-máquina a prueba de explosiones). Tiene las ventajas de operación simple, interacción hombre-máquina amigable, indicación de fallas, etc. Es fácil de revisar y eliminar fallas.

A. Unidad de válvula rotatoria de alta velocidad

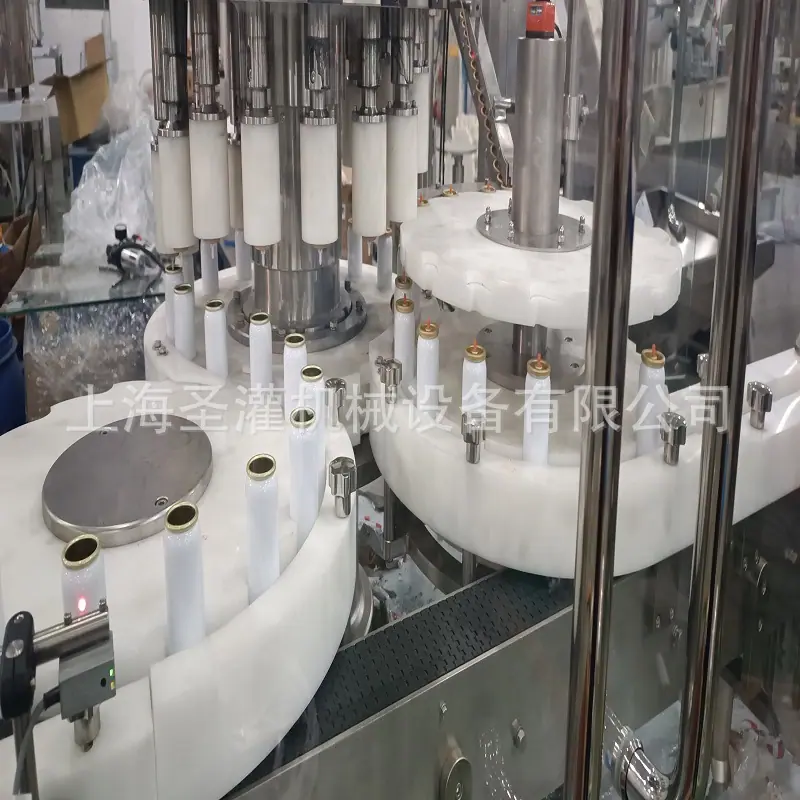

Modelo: Máquina de carga de válvulas rotatoria de alta velocidad SG-150HSF, la máquina de carga de válvulas rotatoria de alta velocidad de 16 estaciones se desarrolla absorbiendo tecnología avanzada de equipos extranjeros. La unidad consta de una máquina elevadora de válvulas, una máquina de válvulas centrífugas de disco rotatorio (este equipo se personaliza según la forma de la válvula) y una máquina de carga de válvulas rotatoria de alta velocidad. El principio de funcionamiento es que una pista de entrega de válvulas envía la válvula de aerosol al bote de aerosol llenado correspondiente bajo el disco de estrella de transmisión principal. Hay un dispositivo de extracción de válvulas en el disco de estrella principal para guiar y posicionar la válvula y enviarla al bote de aerosol. Todo el proceso es continuo y sin paradas. Su propósito de proceso principal es añadir la válvula de aerosol al bote de aerosol después de que se complete el llenado y transportarlo a la siguiente estación. Este equipo tiene las ventajas de un funcionamiento estable y un ajuste conveniente.

Parámetros del dispositivo:

l. Manipulación de la válvula y velocidad de apertura de la válvula: 0 a 150 por minuto

2. Válvula adecuada: Válvula de aerosol de 1 pulgada sin tubo (este dispositivo es para los productos de su empresa)

3. Diámetro del envase en aerosol: φ35 mm a φ66 mm

4. Altura de la lata de aerosol: 45 mm a 260 mm

5. Presión de la fuente de gas: 0.7 a 0.8 Mpa

6. Consumo máximo de gas: 1,5 m³/min

7. Alimentación 220V AC, potencia 1.5K

Unidad de sellado e inflado a prueba de explosiones

Modelo: Máquina selladora e infladora a prueba de explosiones SG-150FC: Consiste en una máquina integrada de sellado de 6 cabezales e inflado de 6 cabezales, cilindro medidor de alta precisión de 6 cabezales y cilindro booster de grupo único, y gabinete eléctrico a prueba de explosiones de presión positiva. El flujo de proceso completado por este equipo es: la máquina de válvulas de alta velocidad del extremo frontal se transporta a esta unidad a través de la placa de cadena flexible, y el motor servo a prueba de explosiones impulsa la placa divisora para que funcione, posicionando 6 grupos de latas de aerosol con válvulas a la vez. La unidad de sellado completa las acciones de tapado, sellado y reinicio a la vez hasta que se completa el sellado. La placa posicionadora posiciona e indexa nuevamente 6 estaciones para posicionar la lata después de completar el sellado en la estación de inflado, y el cilindro medidor se introduce a presión en la lata de aerosol a través del cabezal de llenado y el núcleo de la válvula bajo alta presión. El ajuste se realiza cómodamente mediante un par de engranajes cónicos reductores y volantes y se indica con una regla. El grupo único de cilindros booster aquí es para presurizar y licuar el propelente para expulsar el aire. En este momento, todos los procesos de la lata de aerosol se completan y fluyen hacia el siguiente proceso. Este equipo está equipado con un dispositivo de escape de presión negativa para extraer el gas restante del propelente (el gas de elevación de cabeza después del inflado) al dispositivo de filtrado (proporcionado por el fabricante del equipo). Nota especial: las necesidades de compra de su empresa son unidades infladoras de micro-precisión de tipos personalizados no estándar (volumen de inflado 3 g ± 0.1 g). La producción y el procesamiento reales del tamaño del producto terminado son más pequeños que el tamaño de diseño existente, solo para grupos de cilindros medidores de alta precisión.

Parámetros del dispositivo:

l. Velocidad de sellado e inflado: 80 a 150 por minuto (Nota: Este equipo es una máquina integrada. Si el requisito de velocidad es alto y se aumenta el número de cabezales de inflado, se requiere un tipo dividido: máquina de sellado + máquina de inflado)

2. Válvula adecuada: Válvula de aerosol de 1 pulgada sin popote

3. Diámetro de sellado: 26.9 a 27.4 ± 0.1 mm

4. Profundidad de sellado: 5.2 a 5.6 ± 0.1 mm

5. Diámetro del envase de aerosol: φ35 mm a φ66 mm

6. Altura de la lata de aerosol: 45 mm a 260 mm

7. Presión de la fuente de gas: 0.7 a 0.8 Mpa

8. Consumo máximo de gas: 1,0 m³/min

9. Precisión de inflado: ±0.5 ml por debajo de 20 ml, estándar de la industria

10. Alimentación 220V AC, potencia 1.5KW

Explicación especial: La bomba dosificadora de alta precisión de este equipo es una bomba dosificadora especial de propelente con una precisión mayor que el estándar de la industria (el cliente requiere que el volumen de inflado sea de 3g±3%, aproximadamente ±0.1g). Los tipos de propelentes son propano, butano e isobutano.

Configuración del equipo: La válvula solenoide es a prueba de explosiones, el servodrive es un servo a prueba de explosiones, el interruptor de proximidad es un interruptor de proximidad a prueba de explosiones intrínsecamente seguro, interfaz hombre-máquina a prueba de explosiones intrínsecamente segura, gabinete eléctrico a prueba de explosiones de presión positiva.

Equipo de instalación de cubiertas de una sola pieza de alta velocidad

Modelo: Equipo de instalación automática de tapa de una pieza rotatoria de alta velocidad SG-150GLT, 16 estaciones, desarrollado absorbiendo tecnología de equipos avanzados extranjeros, la unidad consta de un elevador de tapa de una pieza, una máquina taponadora centrífuga rotatoria (este equipo se personaliza según la forma de la tapa) y un mecanismo rotatorio de alta velocidad de tapa + taponado. El principio de funcionamiento es que una pista de entrega de válvulas envía la tapa de una pieza a la lata de aerosol llena correspondiente bajo el disco estrella de transmisión principal, y el dispositivo de extracción de tapa en el disco estrella principal guía la tapa a la parte superior de la lata de aerosol después del posicionamiento. Todo el proceso es continuo y sin paradas, y luego el cilindro superior acciona el cabezal de apilamiento para presionarlo hacia abajo para introducir la tapa de una pieza en la lata de aerosol. Este equipo tiene las ventajas de un funcionamiento estable y un ajuste conveniente.

l Velocidad de tapado: 0 a 150 piezas/min

2. Válvula aplicable: Válvula de aerosol de 1 pulgada (este equipo es para los productos de su empresa)

3. Diámetro del envase en aerosol: φ35 mm a φ66 mm

4. Altura de la lata de aerosol: 45 mm a 260 mm

5. Presión de la fuente de gas: 0.7 a 0.8 Mpa

6. Consumo máximo de gas: 1,5 m³/min

7. Fuente de alimentación 220V AC, potencia 1.5KW
