Extractor de Humo de Flujo Axial, Extractor de Humo de Potente Viento, Operación Estable, Extractor de Humo de Flujo Axial

Estructura y características

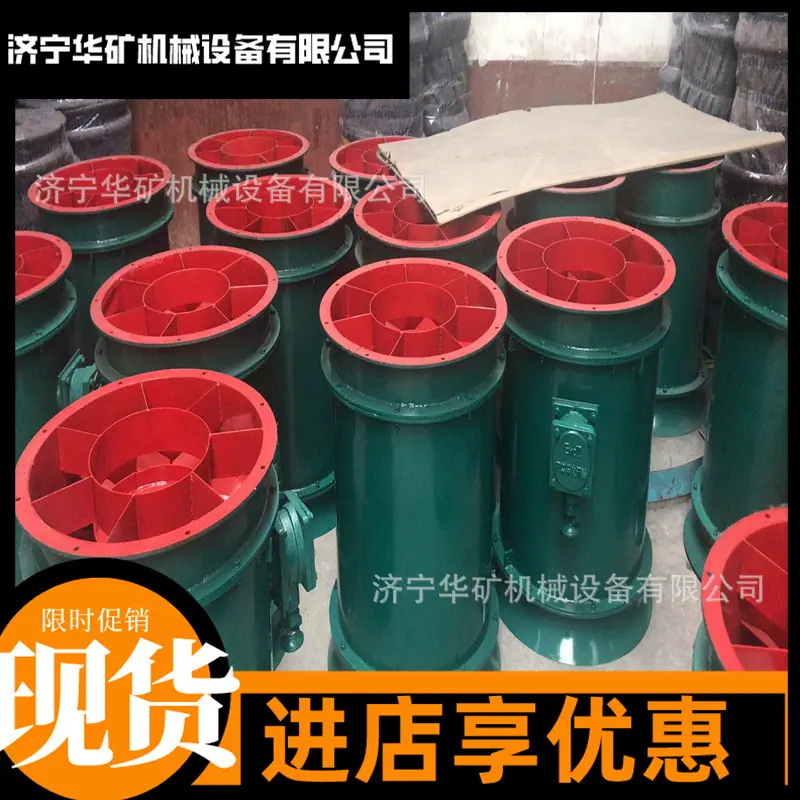

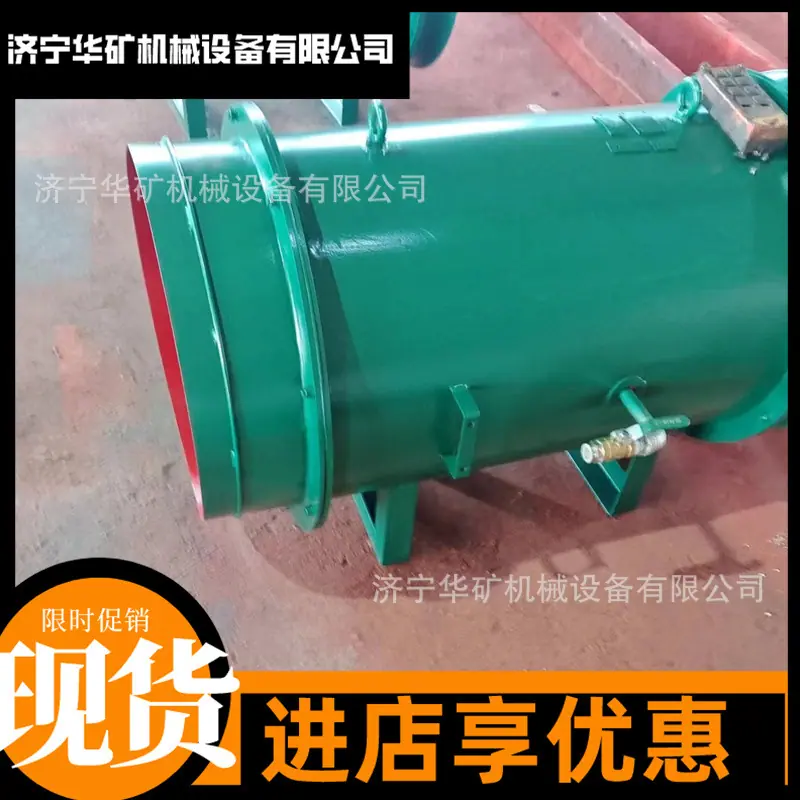

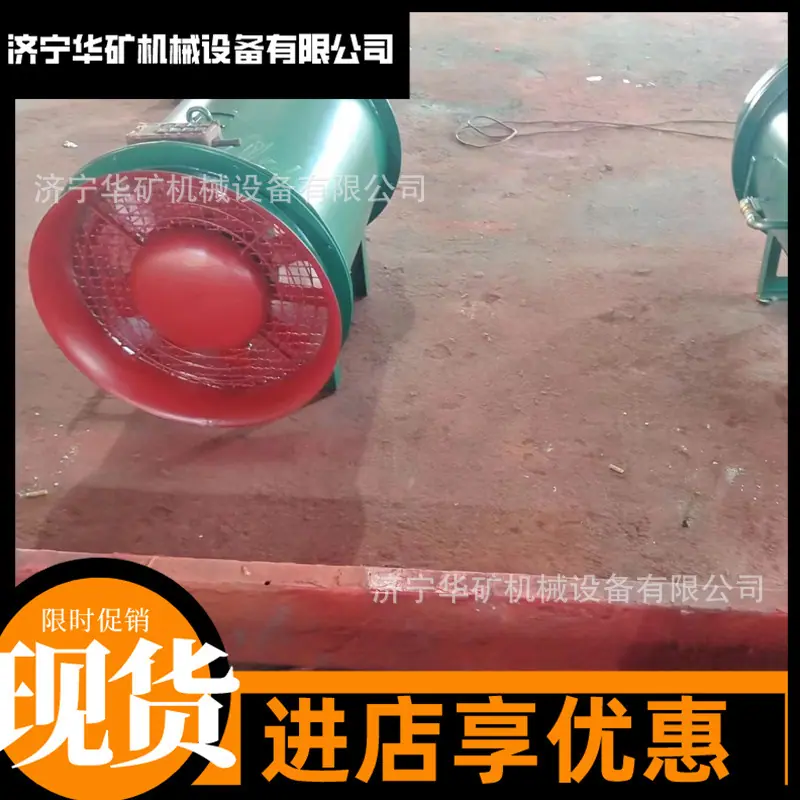

1. Esta serie de ventiladores de flujo axial a prueba de explosiones para minería está compuesta por siete partes: colector, impulsor, motor, caja de conexiones a prueba de explosiones, cuerpo, salida de aire y silenciador (YBT-X). El cuerpo y las piezas estructurales están soldados con placas de acero; el motor y el impulsor están conectados directamente, y la transmisión es fiable. La máquina presenta una estructura simple y compacta, es duradera, segura y de fácil mantenimiento.

2. El motor es un motor asíncrono trifásico bipolar antideflagrante de la serie YB para minería, con un voltaje de 380/660 V. La base y el cuerpo del motor están soldados entre sí, y el motor se refrigera directamente mediante el flujo de aire del impulsor.

3. La caja de conexiones del motor se coloca fuera del cuerpo para facilitar el cableado. Hay seis terminales de cableado y un terminal de tierra en la caja de conexiones. El usuario puede elegir el método de cableado según los requisitos de voltaje de la fuente de alimentación; cuando el voltaje de la fuente de alimentación es 380VAl utilizar△ método de conexión, cuando el voltaje de la fuente de alimentación esA 660V, use YMétodo de conexión: El motor del ventilador se conecta a△Cableado.

Ámbito de aplicación

El ventilador local de flujo axial a presión serie FBY (YBT) antideflagrante para minería también es adecuado para minas de metales, minas químicas, túneles y otras fábricas y minas que utilizan ventiladores. La temperatura del fluido de transporte no supera los 40 °C ni el 95 ± 3 % (25 °C) y es anticorrosivo. Esta serie de ventiladores es antideflagrante y cuenta con la certificación ExdI.

Condiciones de trabajo de los ventiladores de flujo axial

1. La temperatura ambiente es de -15℃～+40℃;

2. La temperatura relativa del aire ambiente no es mayor del 90% (a +25℃);

3. La altitud no supere los 1000m;

4. Sin vibraciones fuertes ni gases corrosivos, etc.
