Detector Geológico Minero, Detector Geológico de Minería, Detector Geológico Intrínsecamente Seguro para Minería Dtc1600

Características del sistema

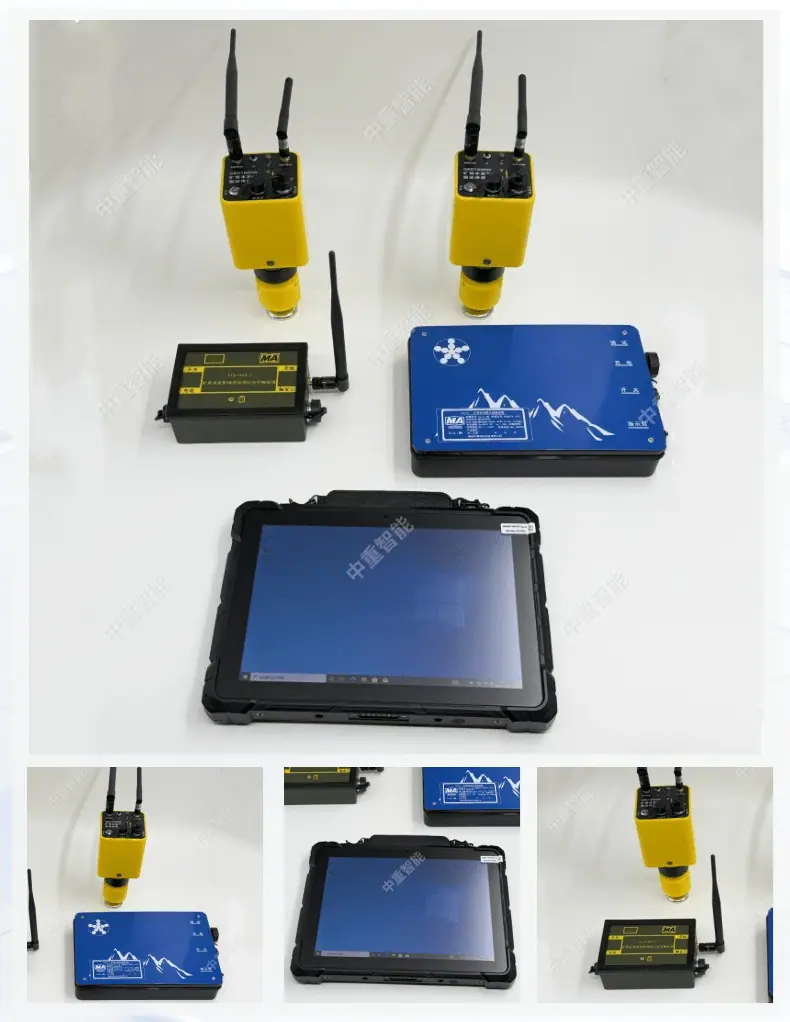

⑴Este sistema integra sensores MEMS, procesamiento de señales, control de microcontrolador, comunicación, activación inalámbrica, fuente de alimentación y batería en una sola carcasa. El dispositivo de carcasa especialmente diseñado puede incrustar el sensor MEMS en un orificio pretaladrado, fijarse a pernos de anclaje existentes o pasadores de acero prefabricados, o tener el sensor equipado con un cono para inserción directa en el medio;

⑵ Si el sensor MEMS de este sistema está empotrado en un orificio, la fuerza de acoplamiento entre el sensor y el medio medido se fortalece, facilitando que el sensor perciba ondas sísmicas débiles;

⑶Este sistema puede realizar simultáneamente el análisis de inversión en ondas reflejadas y ondas difractadas, asegurando la precisión de los resultados del análisis. Además, se realiza la separación del campo de ondas y se utiliza filtrado F-K para eliminar el ruido, mejorando así la relación señal/ruido;

⑷ El hardware adopta un diseño especial analógico-digital antiinterferencias (como diseños de filtros DSP analógicos y digitales como paso bajo, paso alto, paso de banda, de muesca, etc.). Al mismo tiempo, las señales entre varios accesorios externos se transmiten de forma inalámbrica (por ejemplo, entre el terminal portátil, el router inalámbrico y el disparador), aislando la interferencia del campo electromagnético entre sí, reduciendo así significativamente la interferencia de los campos electromagnéticos externos del sensor;

⑸ Después de la adquisición de datos, se puede llevar a la superficie para su análisis, analizar in situ bajo tierra, o los datos se pueden transmitir desde el subsuelo a la superficie para su análisis;

⑹ Observación 3D e imagen 3D, con capacidad de actualización remota;

⑺Este sistema está diseñado para recopilar señales extremadamente débiles y es flexible en su construcción, utilizable tanto con impacto de martillo como con impacto de explosión. El rango de detección para el impacto de martillo es superior a 80 m, y el rango de detección para el impacto de explosión es superior a 200 m.

Áreas de aplicación

⑴ Detectar la condición de zonas débiles, zonas fracturadas o fisuras desarrolladas delante de la calzada en una mina de carbón.

⑵ Detectar fallas, columnas de subsidencia, huecos o condiciones ricas en agua delante de la galería;

⑶ Guía de construcción de caminos, mapeo de estratos, minería, hidrología de aguas subterráneas y levantamientos geológicos, y descripción del relleno;

⑷Localizar y determinar el movimiento de objetos peligrosos subterráneos.
