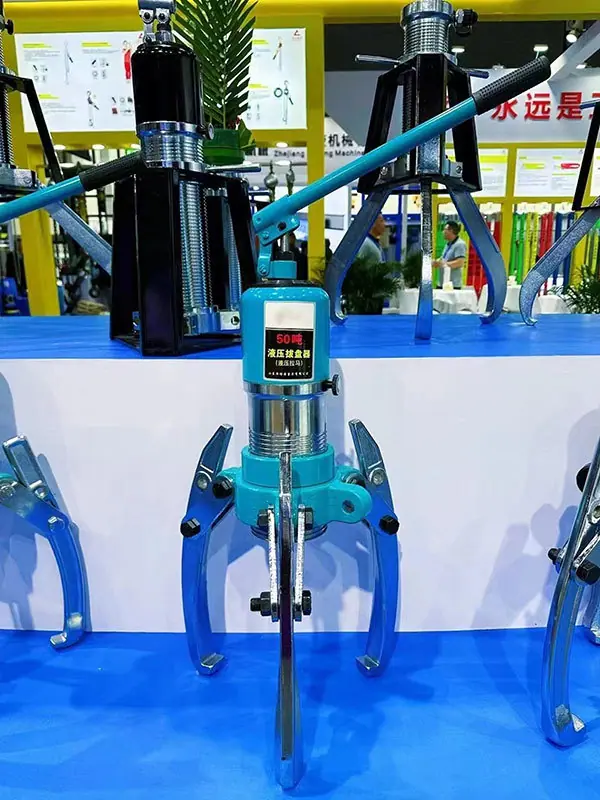

Rango de Aplicación del Extractor Hidráulico Seccional DYF-5

El extractor hidráulico es una herramienta ideal para reemplazar el extractor tradicional. Es fácil de operar, ahorra mano de obra y no se limita a la ubicación. Tiene una estructura compacta, es versátil, ligero, de tamaño compacto y fácil de transportar. Es ideal para fábricas y talleres de reparación.

Principio de Funcionamiento del Extractor Hidráulico Dividido DYF-5

El extractor hidráulico se mueve hacia adelante directamente con la barra de arranque hidráulica, por lo que la barra de empuje en sí no gira. El asiento de la garra se puede ajustar hacia adelante y hacia atrás directamente mediante rosca. Durante la operación, solo balancee la manija ligeramente hacia adelante y hacia atrás, la barra de arranque hidráulica avanza, las garras se mueven hacia atrás correspondientemente y extraen el objeto que se está extrayendo.

Uso y Precauciones del Extractor Hidráulico Separado DYF-5

1. Al utilizarlo, primero inserte el extremo ranurado del mango en el vástago de la válvula de retorno de aceite y apriete el vástago de la válvula de retorno de aceite en el sentido de las agujas del reloj.

2. Ajuste el asiento del gancho de manera que éste atrape el objeto que se está tirando.

3. Inserte el mango en el orificio para la mano e incline el pistón hacia adelante y hacia atrás para mover la varilla de inicio hacia adelante suavemente, y el gancho de garra se mueve hacia atrás en consecuencia para sacar el objeto.

4. La carrera efectiva de la barra del pistón del extractor hidráulico es de solo 50 mm, por lo que la carrera de extensión no debe exceder los 50 mm durante el uso. Deténgase cuando no salga completamente, libere la válvula de retorno de aceite para permitir que la barra del pistón se retraiga y, después de ajustar, repita los pasos 1, 2 y 3 por segunda vez hasta que salga completamente.

5. Para retraer la varilla de arranque del pistón, simplemente use el extremo ranurado del mango para aflojar ligeramente el vástago de la válvula de retorno de aceite en sentido antihorario, y la varilla de arranque del pistón se retraerá gradualmente bajo la acción del resorte.

6. Antes de usar, debe elegir un extractor hidráulico de tonelaje correspondiente según el diámetro exterior del objeto a extraer, la distancia de extracción y la fuerza de tracción. No lo sobrecargue para evitar daños.

7. Este extractor hidráulico utiliza aceite mecánico N15 (GB443-84) cuando se utiliza en un rango de -5 °C a 45 °C; cuando se utiliza en un rango de -20 °C a -5 °C, utiliza aceite de husillo sintético (GB442-64).

8. Para evitar daños a la máquina causados por sobrecarga, se instala una válvula de descarga automática por sobrecarga en el dispositivo hidráulico. Cuando el objeto que se está tirando excede la carga nominal, la válvula de sobrecarga se descargará automáticamente y se utilizará en su lugar un extractor hidráulico de mayor tonelaje.

Parámetros Técnicos del Extractor Hidráulico Seccional DYF-5

Especificación del modelo: DYF-5、DYF-10、DYF-20、DYF-30、DYF-50、DYF-100；

Carga segura T: 5, 10, 20, 30, 50, 100;

Recorrido mm: 100, 125, 120, 150, 100, 160;

Rango de ajuste de tres mordazas mm: 50-250, 50-300, 100-450, 200-500, 250-600, 250-650;

Presión nominal de la bomba MPa: 63, 63, 63, 63, 63, 63.
