Tektronix Keithley 2635B Medidor Fuente Digital 2636B Unidad de Medición de Escritorio de Alta Precisión Sistema SMU Medidor Fuente
Variaciones
Coincidencias exactas a un precio más bajo
Productos similares a un precio más bajo

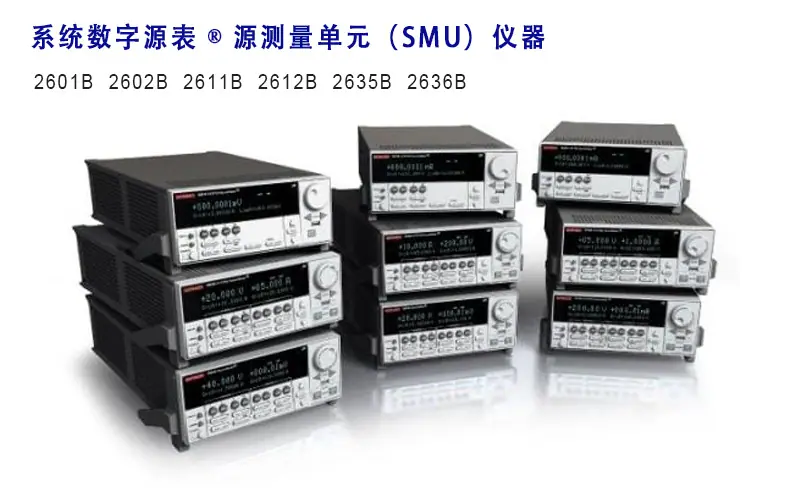

El Instrumento SMU System SourceMeter Serie 2600B es la solución líder de fuente y medición de corriente/voltaje de la industria, construido utilizando la tecnología SMU de tercera generación de Keithley. La Serie 2600B incluye modelos de uno y dos canales que integran fuentes de alimentación de alta precisión, fuentes de corriente verdaderas, DMMs de 6.5 dígitos, generadores de formas de onda arbitrarias, generadores de pulsos y cargas electrónicas—todo en un chasis de instrumento altamente integrado. Esta es una solución poderosa que mejora enormemente la eficiencia de las pruebas en una variedad de aplicaciones, desde la caracterización I/V de sobremesa hasta las pruebas de producción altamente automatizadas. Para aplicaciones de sobremesa, el SMU Serie 2600B viene con un software de prueba integrado basado en Java que admite pruebas I/V plug-and-play y se puede ejecutar desde cualquier navegador de computadora en todo el mundo. Para aplicaciones de sistemas automatizados, el Procesador de Scripts de Prueba (TSP) del SMU Serie 2600B puede ejecutar programas de prueba completos almacenados en el instrumento, logrando el mejor rendimiento de la industria. En aplicaciones multicanal más grandes, la tecnología TSP-Link de Keithley funciona en conjunto con TSP para permitir pruebas paralelas de alto grado, SMU por pin. Debido a que los instrumentos SMU SourceMeter Serie 2600B tienen canales completamente aislados que no requieren una unidad principal, pueden reconfigurarse y redistribuirse fácilmente a medida que evolucionan los requisitos de la aplicación de prueba.
Software de prueba I/V plug-and-play basado en Java
El medidor de fuente digital serie 2600B tiene un instrumento de unidad de fuente-medición (SMU) con software de prueba basado en Java integrado, admite análisis de características I/V plug-and-play real y puede ejecutarse a través de cualquier navegador de computadora en todo el mundo. Esta característica única mejora la eficiencia de las pruebas para diversas aplicaciones como I+D, educación y QA/FA. Simplemente conecte el medidor de fuente digital 2600B a Internet mediante el cable LAN incluido, abra un navegador e ingrese la dirección IP del 2600B para comenzar a probar. Los resultados de las pruebas se pueden descargar a hojas de cálculo (como Excel) para su posterior análisis y formato, o importar a otros documentos o presentaciones.
Adoptando tecnología TSP, proporciona un rendimiento inimaginable y es adecuado para pruebas automáticas.
Para aplicaciones de prueba que requieren los niveles más altos de automatización y rendimiento, la tecnología TSP del SourceMeter 2600B proporciona el mejor rendimiento de la industria. La tecnología TSP va mucho más allá de la secuencia de comandos de prueba tradicional... integra completamente y luego ejecuta el programa de prueba completo dentro del instrumento de unidad de medición de fuente (SMU). Esto elimina virtualmente todas las comunicaciones consumidoras de tiempo de bus a controlador de PC, reduciendo así significativamente el tiempo total de prueba.
La tecnología TSP ejecutará el programa de prueba completo desde la memoria no volátil dentro del SourceMeter Serie 2600B.
A través de la tecnología TSP-Link, se logra la prueba paralela SMU-Por-Pin.
TSP-Link es un bus de expansión de canales que permite interconectar múltiples SourceMeters de la Serie 2600B en un único sistema multicanal estrechamente sincronizado. La tecnología TSP-Link del 2600B funciona en conjunto con su tecnología TSP para admitir pruebas paralelas de alta velocidad SMU-por-pin. A diferencia de otras soluciones de alta velocidad, como los grandes sistemas ATE, el 2600B logra un rendimiento de prueba paralelo sin el costo ni la carga de un mainframe. Los sistemas basados en la tecnología TSP-Link también admiten una flexibilidad excepcional, lo que permite reconfigurar el sistema rápida y fácilmente a medida que cambian los requisitos de prueba.
En el sistema TSP-Link, la sincronización de todos los canales se controla dentro de 500ns.
Modelo 2400 Simulación de Software
El SourceMeter Serie 2600B es compatible con el código de prueba desarrollado para el instrumento Keithley Modelo 2400 SourceMeter Source Measure Unit (SMU). Esto facilita la actualización de un sistema de prueba basado en el Modelo 2400 SourceMeter a la Serie 2600B y aumenta la velocidad de prueba hasta en un 80%. Además, proporciona una ruta de transición desde la programación SCPI a la tecnología TSP de Keithley, que, cuando se implementa, puede reducir aún más el tiempo de prueba.
Para admitir completamente los sistemas de prueba heredados, las secuencias de prueba de la Lista Almacenada de Fuentes Tipo 2400 también son totalmente compatibles en este modo.
El diseño SMU de tercera generación garantiza tiempos de prueba más rápidos
Basado en la arquitectura madura de los instrumentos de la Serie 2600 anterior, el diseño del último instrumento de unidad de medida de fuente (SMU) de la Serie 2600B mejora la velocidad de prueba de varias maneras. Por ejemplo, el diseño anterior utilizaba una estructura de ajuste de rango de corriente paralela, mientras que la Serie 2600B utiliza una estructura de ajuste de rango en serie patentada, que tiene un proceso de cambio de rango más rápido y suave y una salida de estabilización más rápida.
Los medidores SMU SourceMeter Serie 2600B están diseñados para admitir dos modos de operación para una variedad de cargas. En el modo normal, los medidores SMU proporcionan un rendimiento de alto ancho de banda para un rendimiento máximo. En el modo de alta capacitancia, los medidores SMU utilizan un ancho de banda más lento para proporcionar un rendimiento robusto para cargas de mayor capacitancia.
Pruebas, verificación y análisis de componentes semiconductores
El software opcional ACS Basic maximiza la eficiencia del cliente, permitiendo a los clientes caracterizar dispositivos empaquetados durante el desarrollo, la certificación de calidad o el análisis de fallas. Las características clave incluyen:
- Una biblioteca de pruebas rica y accesible
- Editor de scripts para la personalización rápida de pruebas existentes
- Herramientas de datos para la comparación rápida de resultados de pruebas
- Las herramientas de fórmula facilitan el análisis de las curvas capturadas y proporcionan una variedad de funciones de datos.
Para obtener más información sobre el software ACS Basic Edition, consulte la hoja de datos de ACS Basic Edition.
Además del software integrado plug-and-play basado en Java y el software opcional ACS versión básica, la herramienta de software gratuita Test Script Builder puede ayudar a los usuarios a crear, modificar, depurar y almacenar scripts de prueba TSP. La Figura 1 muestra las principales características de la herramienta de software del SourceMeter Digital Serie 2600B.
Si quieres depurar un problema de diseño, primero debes saber que existe un problema. Cada ingeniero de diseño pasa mucho tiempo buscando problemas en sus circuitos, una tarea que puede ser lenta y frustrante sin las herramientas de depuración adecuadas.
Para satisfacer las necesidades de aplicaciones que no requieren capacidades de automatización de sistema de primera clase, Keithley ha ampliado la Serie 2600B de SourceMeter Digitales para lanzar tres nuevos modelos de sobremesa rentables: 2604B, 2614B y 2634B. Estos modelos tienen un rendimiento similar a los 2602B, 2612B y 2636B, pero no incluyen TSP Link, verificación de contacto ni capacidades de E/S digitales.

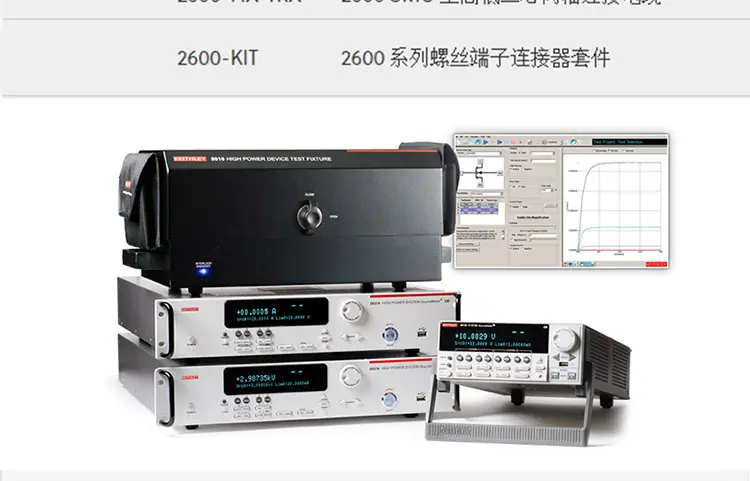

El Sistema de Prueba Integrado S500 de Keithley es un sistema basado en instrumentos, altamente configurable, adecuado para la caracterización de semiconductores de dispositivos, obleas o cajas de obleas. El Sistema de Prueba Integrado S500 se basa en la probada Unidad de Medición de Fuente (SMU) Digital SourceMeter de la Serie 2600, que proporciona características de medición innovadoras y flexibilidad del sistema que se pueden actualizar según sea necesario. Sus capacidades de medición únicas, junto con el potente y flexible software Automatic Characterization Suite (ACS), proporcionan a los clientes una gama completa de aplicaciones y características que no están disponibles en productos de la competencia en el mercado.
Pruebas funcionales IV y caracterización de una amplia gama de dispositivos, incluyendo:
- Componentes Discretos y Pasivos
– Dispositivos de dos terminales—sensores, cabezales de unidades de disco, varistores de óxido metálico (MOV), diodos, diodos Zener, capacitores, termistores
– Dispositivos de tres terminales – transistor bipolar de unión (BJT) de señal pequeña, transistor de efecto de campo (FET), etc. - Dispositivos IC simples - dispositivos ópticos, controladores, interruptores, sensores, convertidores, reguladores
- Dispositivos integrados - Integración a pequeña escala (SSI) e integración a gran escala (LSI) - CI analógico
– Circuito Integrado de Radiofrecuencia (RFIC)
– Circuito Integrado Específico de Aplicación (ASIC)
– Dispositivos Sistema en Chip (SOC) - Dispositivos optoelectrónicos, como diodos emisores de luz (LEDs), diodos láser, LEDs de alto brillo (HBLEDs), láseres de emisión superficial de cavidad vertical (VCSELs), pantallas
- Fiabilidad a Nivel de Wafer
– NBTI, TDDB, HCI, electromigración - Batería solar
- Batería
- Más…

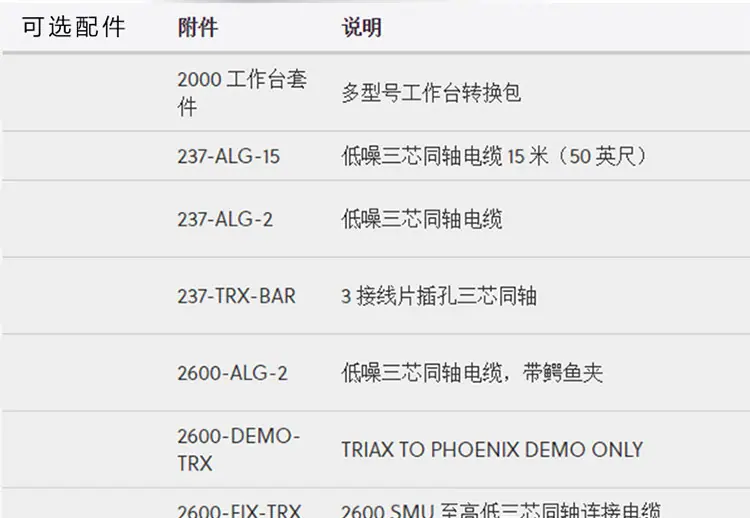

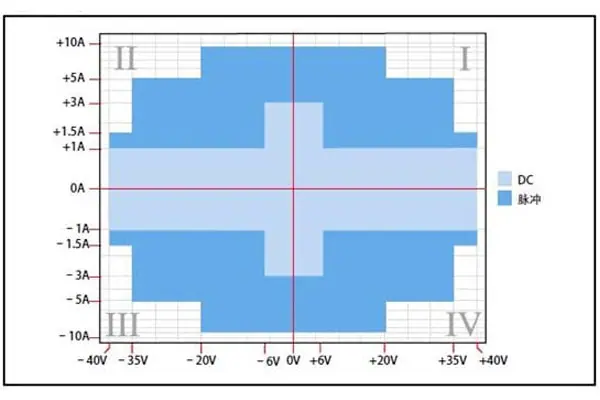

- En el primer y tercer cuadrantes, el instrumento Serie 2600B actúa como una fuente de señal, proporcionando potencia a la carga. En el segundo y cuarto cuadrantes, el instrumento Serie 2600B actúa como un sumidero de señal, consumiendo potencia internamente.
