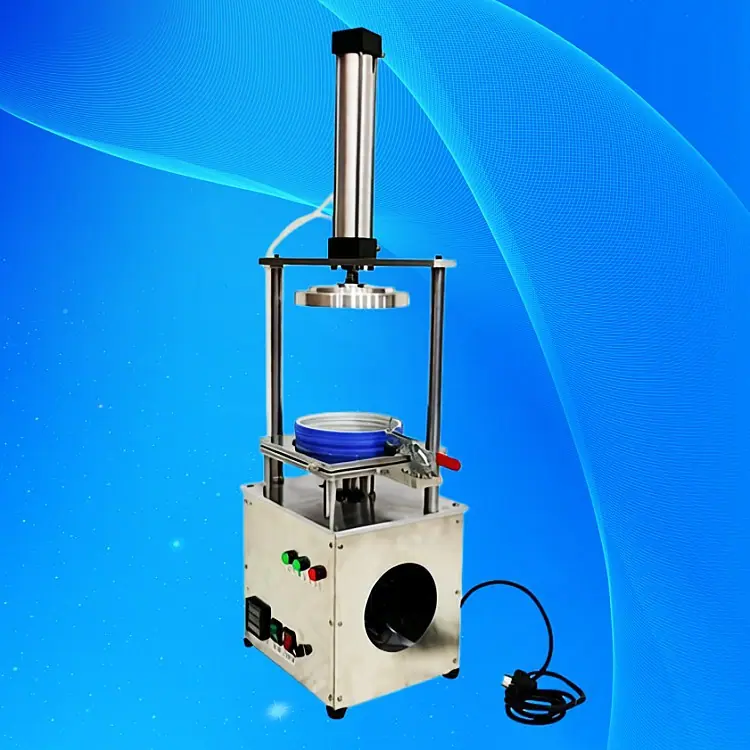

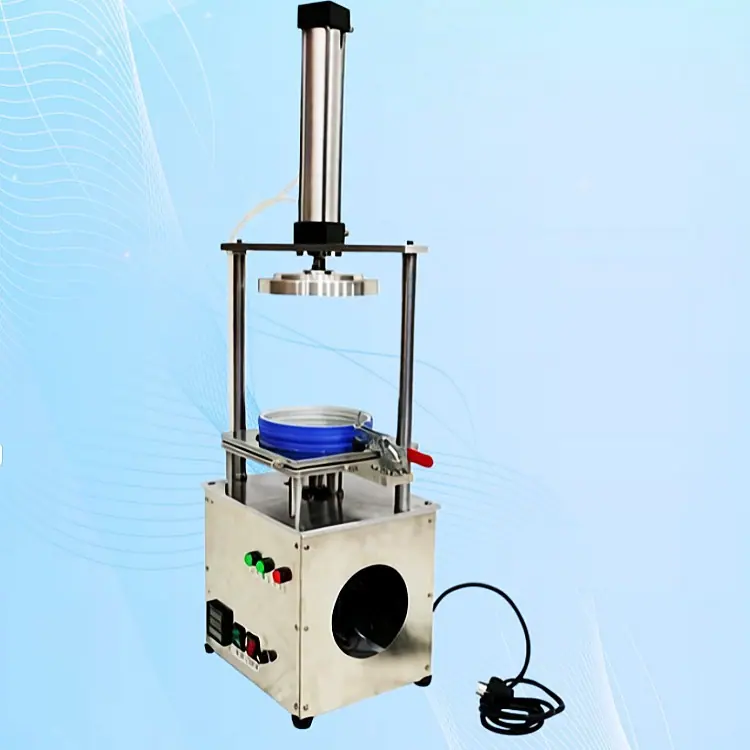

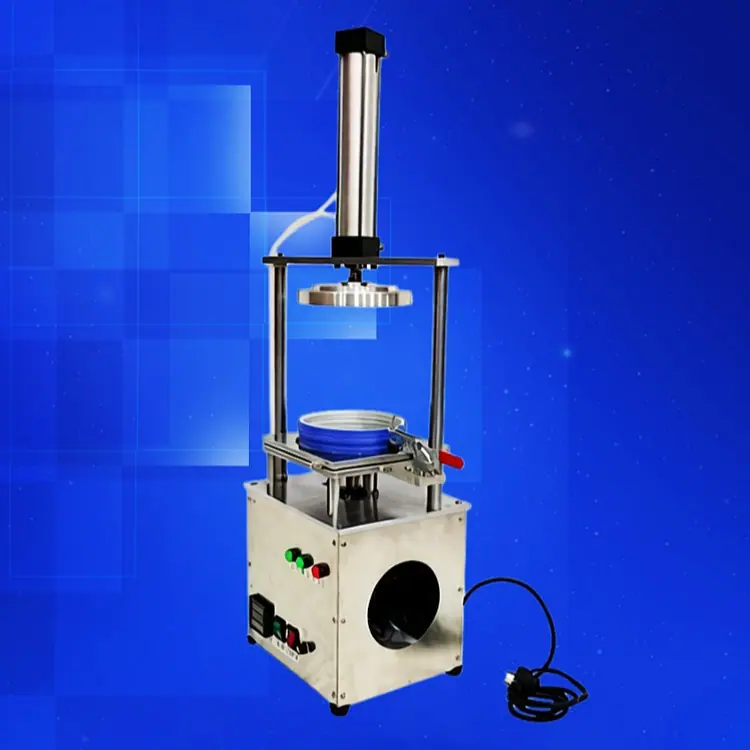

Máquina de Expansión de Película de Chip LED de Alta Precisión 4 Pulgadas 6 Pulgadas 7 Pulgadas 8 Pulgadas 10 Pulgadas 12 Pulgadas Máquina de Expansión de Cristal

Cultivador de Cristales Manual de 4 a 12 Pulgadas Introducción Detallada

1. Posicionamiento del Producto

Esta máquina manual de expansión de cristal de 4 a 12 pulgadas es un equipo especializado para los procesos de back-end de empaquetado de semiconductores, LED, dispositivos discretos y Mini/Micro LED. Se utiliza principalmente para la expansión uniforme de la película azul/película UV en obleas después del corte, para aumentar el espaciado entre los dados, prevenir astillado, colisiones y adhesión, y cumplir con los requisitos de los procesos posteriores como la unión de dados, la recogida de dados, la dispensación y las pruebas.
Toda la máquina está optimizada de manera integral en cinco dimensiones principales: rigidez estructural, precisión operativa, uniformidad del control de temperatura, adaptabilidad a gran tamaño y seguridad y facilidad de uso, basándose en los modelos manuales tradicionales. También considera bajo costo, alta confiabilidad y facilidad de mantenimiento, lo que la hace adecuada para laboratorios, producción de prueba en lotes pequeños, estaciones de reparación y plantas de empaque pequeñas y medianas.



II. Parámetros de Especificación Central (Versión Optimizada)

- Tamaños de obleas aplicables: 4/5/6/8/10/12 pulgadas, compatibilidad con una tecla, no es necesario cambiar los moldes
- Método de elevación: Elevación manual por tornillo de precisión + Posicionamiento por poste guía
- Carrera de expansión: 0–30 mm ajustable continuamente
- Rango de control de temperatura: Temperatura ambiente～100℃
- Precisión del control de temperatura: ±1℃ (Control de bucle cerrado PID)
- Planitud de la plataforma de calentamiento: ≤0.02 mm
- Sujeción del Anillo de Crecimiento de Cristal: Prensado Excéntrico / Liberación Rápida (Versión Optimizada)
- Materiales de membrana aplicables: Película azul, Película UV, Película termosensible, Película protectora para obleas
- Fuente de gas de trabajo: No se requiere fuente de gas (totalmente manual, sin neumático)
- Fuente de Alimentación: AC220V 50Hz
- Dimensiones generales de la máquina: Aprox. 450×400×550 mm (modelo de 12 pulgadas)
- Peso neto: aprox. 28–35 kg



III. Puntos de Optimización Integrales para Estructura y Rendimiento

1. Optimización de Cremallera y Piñón

- Utiliza tubos cuadrados engrosados + base de fundición de precisión, lo que resulta en un centro de gravedad más bajo, asegurando un funcionamiento estable y sin desviaciones.
- Guía de precisión de doble columna + accionamiento por husillo trapezoidal, tacto uniforme, sin atascos
- El mecanismo de elevación añade amortiguación y tamponamiento para prevenir el impacto y el desgarro del diafragma causados por una presión descendente rápida.
- Añadir topes al husillo para evitar daños por recorrido excesivo en la oblea

2. Optimización de compatibilidad con obleas de gran tamaño (admite de 4 a 12 pulgadas)

- La superficie del banco de trabajo está diseñada según el estándar de obleas de 12 pulgadas, con una disposición simétrica central
- La placa de soporte del anillo de crecimiento de cristal está diseñada de forma escalonada y compatible, permitiendo colocar directamente anillos de crecimiento de cristal estándar de 4 a 12 pulgadas sin cambiar piezas.
- El anillo exterior de presión utiliza una estructura de liberación rápida, lo que hace que la sujeción sea más estable y la fuerza del diafragma más uniforme

3. Mejora del sistema de calefacción (optimización clave)

- La placa calefactora está fundida como un bloque de aluminio completo para un calentamiento uniforme sin sobrecalentamiento local.
- Sensor PT100 de alta precisión incorporado, pantalla digital de temperatura, se puede configurar la temperatura constante
- Superficie de la placa calefactora: Anodizado duro + recubrimiento antiadherente, película antiadherente, fácil de limpiar
- Se agregó protección contra sobrecalentamiento y apagado automático para prevenir la combustión en seco

4. Optimización de la operación humanizada

- Diseño de volante antideslizante ampliado, ajuste fino más fácil
- La escala indica claramente la distancia de expansión, permitiendo procesos repetibles.
- La encimera está equipada con patas niveladoras ajustables para adaptarse a suelos irregulares
- Esquinas redondeadas, sin bordes afilados, operación más segura

5. Optimización de la uniformidad del estiramiento de la membrana

- Mayor precisión de concentricidad entre el disco de soporte central y el anillo de presión exterior, asegurando la ausencia de excentricidad durante el estiramiento del diafragma
- Levantar lenta y uniformemente para evitar la deriva de la veta y el vuelco causados por una tensión repentina
- Adecuado para epitaxia de bajo estrés de granos pequeños, obleas ultrafinas, Mini/Micro LEDs



IV. Flujo del Proceso (Flujo Simple Optimizado)

1. Encender y precalentar, ajustar la temperatura (comúnmente 50–60℃)
2. Coloque la oblea + película azul en el anillo de crecimiento de cristales y sujételo en su lugar
3. Colocar sobre la plataforma de calentamiento y precalentar a temperatura constante durante decenas de segundos
4. Gire lentamente el volante, la plataforma se eleva para estirar la película azul.
5. Mantenga la presión y establezca la forma después de alcanzar la distancia de expansión establecida.
6. Enfríe por un momento, retire el anillo de crecimiento de cristales y proceda al siguiente paso.



V. Ventajas Clave Optimizadas

1. Completamente compatible con tamaños de 4 a 12 pulgadas, uno reemplaza a múltiples, ahorrando espacio y costo
2. Estructura puramente manual, no requiere fuente de aire, tasa de fallas extremadamente baja, mantenimiento simple
3. Control de temperatura más uniforme y estable, el diafragma es menos propenso a la deformación y a las arrugas
4. Expansión de bajo estrés, los granos son menos propensos a astillarse, desplazarse o desprenderse, lo que resulta en un mayor rendimiento.
5. Tamaño pequeño y peso ligero, se puede mover y colocar libremente, adecuado para laboratorios y lotes pequeños
6. Simple y fácil de operar, los nuevos empleados pueden volverse competentes en poco tiempo.
7. Alta rigidez y larga vida útil, adecuado para producción manual de alta intensidad a largo plazo



VI. Campos de Aplicación

- Dispositivos discretos de semiconductores (diodos, transistores, MOSFETs)
- Producción de prueba en lotes pequeños de LEDs tradicionales, Mini/Micro LEDs
- Crecimiento de cristales de oblea de silicio de 8/12 pulgadas para laboratorio, reparación
- Alimentar dispositivos, sensores, expansión de obleas antes del empaquetado QFN
- Reparación de obleas, reprocesamiento, pretratamiento antes de la recogida de dados



Siete, Público Objetivo

- Planta de Procesamiento de Paquetes Pequeños
- Institutos de investigación científica, laboratorios universitarios
- Taller de Retrabajo y Pruebas de Chips
- Empresa de fabricación y comercialización de componentes electrónicos
