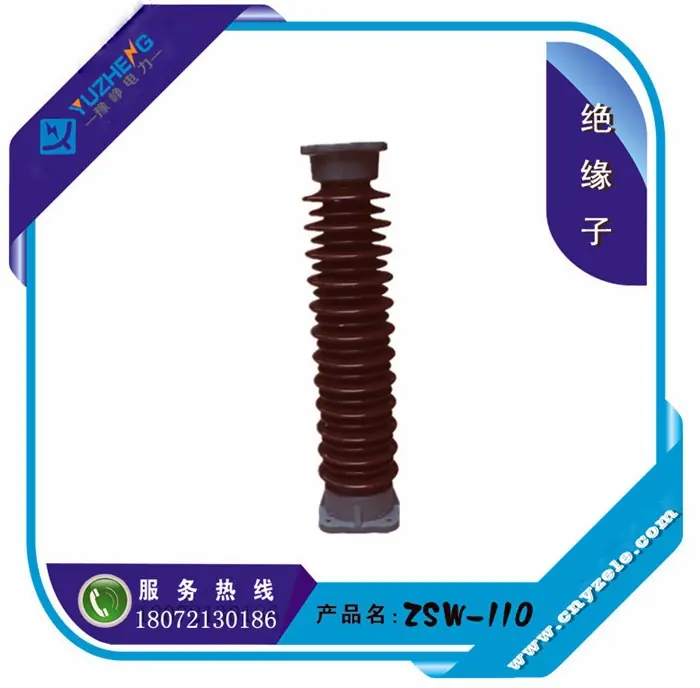

Suministros del Fabricante Aislador Cerámico Zsw-60/6 Anti-incrustaciones Exterior Pilar Cerámico de Alta Presión

I. Propósito y Entorno de Uso

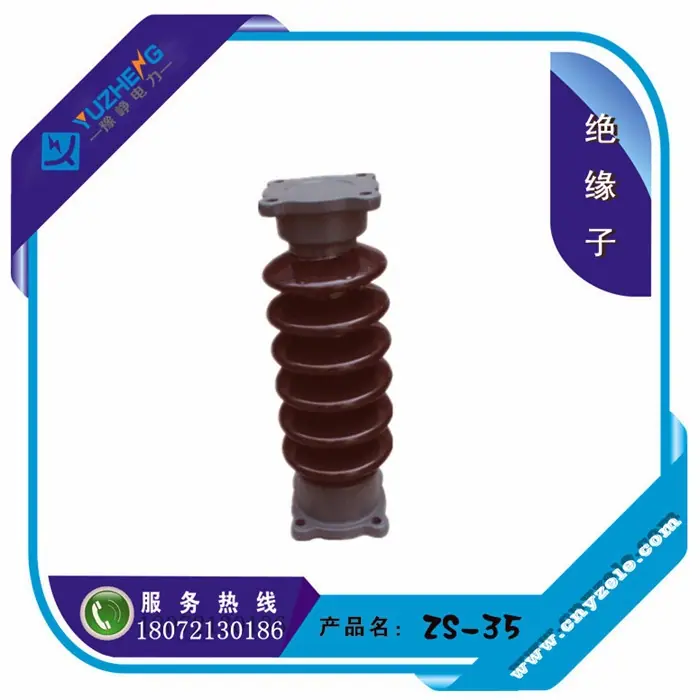

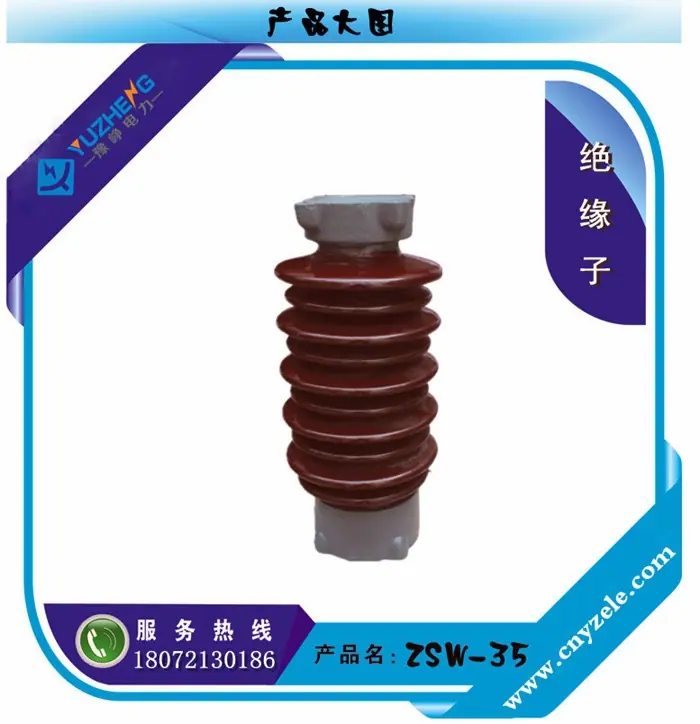

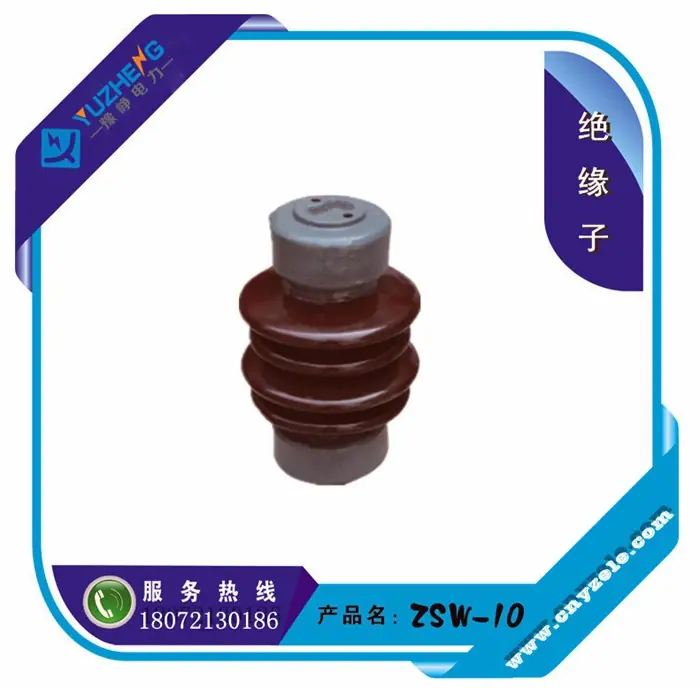

Los aisladores de barra sólida para exteriores se utilizan en centrales eléctricas exteriores, subestaciones y equipos eléctricos con voltaje AC de frecuencia industrial de 10-500KV para aislamiento y soporte de partes vivas.
El entorno aplicable para los aisladores es de -40~+40, y algunos productos se pueden utilizar en áreas con una altitud de 4000 m. Los productos se dividen en dos categorías principales: tipo ordinario y tipo resistente a la contaminación. El tipo resistente a la contaminación se puede utilizar en áreas de contaminación media, pesada y extra pesada.

II. Características Estructurales y Tecnológicas

Esta serie de piezas de porcelana aislante tiene una estructura sólida, y la parte encolada adopta una estructura de columna arenada. La fórmula de porcelana de nuestra fábrica es avanzada y tiene un rendimiento excelente. A través de la operación real, su fiabilidad es muy alta. La arena utilizada para el arenado es una arena granulada especial con un estricto control del proceso, que tiene un excelente rendimiento de unión con el cuerpo de porcelana y un coeficiente de expansión razonable, mejorando eficazmente la resistencia mecánica del producto. La estructura de brida del producto es razonable y la distribución de tensiones es uniforme bajo carga. Su material es hierro dúctil de alta resistencia mecánica, con una superficie galvanizada en caliente. Tiene una excelente resistencia a la corrosión. El cemento utilizado para el encolado es cemento de alta calidad y, con un proceso de curado razonable, se aprovecha al máximo la resistencia de la porcelana. Los productos de cualquier nivel de voltaje son de tipo columna única, lo que tiene las ventajas de una estructura simple, una larga vida útil y una baja carga de trabajo de mantenimiento. Para garantizar la fiabilidad de los aisladores, nuestra fábrica realiza pruebas de impacto individuales, detección de defectos por ultrasonido y pruebas de resistencia a la carga de flexión en cuatro direcciones en los productos.

III. Estándares Técnicos del Producto

GB8287.1Aislador de poste de porcelana de alto voltaje Condiciones técnicas
IEC 168Aislador de poste de porcelana de alto voltaje

IV. Descripción del Modelo del Producto

Ejemplo 1: zsw2-220/16k-3
Indica aislador de varilla para exteriores, resistencia a la contaminación, número de diseño 2, clase de voltaje de 220 kV, resistencia a la flexión de 16 kN, ambas bridas superior e inferior son agujeros lisos, para nivel de contaminación 3.
Ejemplo 2: ZSI-110/4L
Indica aislador de varilla para exteriores, tipo ordinario, número de serie de diseño 1, clase de voltaje de 110 kV, resistencia a la flexión de 4 kN, ambas bridas superior e inferior son agujeros para pernos, para área de contaminación Clase I.
