1. Introducción del productointroducción del producto

EMF5000Medidor de flujo electromagnético integrado de serie, adecuado para medir el caudal volumétrico de líquidos conductores y lodos en tuberías cerradas, como agua, aguas residuales, lodos, pulpa, diversos ácidos, álcalis, soluciones salinas, lodos alimentarios, etc., adecuado para industrias como la petrolera, química, energética, minera, suministro y drenaje de agua, industria ligera, alimentaria, etc.

Medidor de flujo electromagnético integrado serie EMF5000, Adecuado para medir el caudal volumétrico de líquido conductor y lodo en tubería, Como agua, aguas residuales, lodos, pulpa, todo tipo de ácidos, álcalis, sales, suspensiones alimentarias, etc., Aplicable a la industria petrolera, química, eléctrica, metalúrgica, de suministro y drenaje de agua, ligera, alimentaria, etc.

EMF5000La serie de caudalímetros electromagnéticos integrados es la cristalización de muchos años de experiencia en el campo de la instrumentación de flujo. Su diseño y el sistema de control de calidad del instrumento garantizan la alta precisión y la alta fiabilidad de los productos.EMF5000La serie es una unidad integrada que ha sido sometida a continuas actualizaciones y mejoras a lo largo de muchos años.

El caudalímetro electromagnético integrado serie EMF5000 es la cristalización de muchos años de experiencia en el campo de los caudalímetros. El sistema de control de calidad de diseño y apariencia para garantizar la alta precisión y alta fiabilidad de los productos,

EMF5000La serie de caudalímetros electromagnéticos integrados utiliza nueva tecnología. Utiliza excitación de onda rectangular de tres valores de baja frecuencia de corriente constante o de onda rectangular de doble frecuencia, que tiene las ventajas de un campo magnético de onda rectangular mientras supera las desventajas de un campo magnético de onda sinusoidal. También puede eliminar los errores causados por las fluctuaciones del voltaje de la fuente de alimentación, los cambios en la frecuencia de la fuente de alimentación y los cambios en la impedancia de la bobina de excitación. Además, ofrece una excelente estabilidad del punto cero y no se ve afectada por la interferencia del ruido del fluido. Esto da como resultado productos con características de alta fiabilidad y alta estabilidad.

Medidor de flujo electromagnético integrado serie EMF5000 utilizando la última tecnología del mundo. Utiliza corriente constante de excitación de onda cuadrada de baja frecuencia de tres valores o onda rectangular de doble frecuencia. Tiene ambas ventajas del campo magnético de onda rectangular. Supera las deficiencias del campo magnético de onda sinusoidal; Puede eliminar la fluctuación del voltaje de la fuente de alimentación, la variación del error debida a la frecuencia de la red y los cambios en la impedancia de la bobina de excitación; Estabilidad cero y buena, y no se ve afectado por la interferencia del ruido del fluido. El producto tiene alta fiabilidad, las características de alta estabilidad.

Además, la bobina de excitación en este producto también está diseñada para tener la característica de generar una distribución de campo magnético no uniforme, lo que permite que el sensor sea pequeño y ligero, y capaz de proporcionar un cierto grado de compensación por los errores causados por el flujo asimétrico.

Además, en este producto la bobina de excitación está diseñada con una distribución de campo magnético no uniforme, el sensor es de tamaño pequeño y peso ligero, el error puede ser causado por el juego asimétrico, lo que proporciona una cierta compensación.

2. Características del productocaracterísticas del producto

1、EMF5000Los caudalímetros electromagnéticos tienen una estructura simple sin partes móviles, por lo que no tienen fricción, una larga vida útil, alta precisión de medición y un rendimiento fiable.

1, el caudalímetro electromagnético EMF5000 tiene las ventajas de estructura simple, Sin partes giratorias, Por lo que no hay fricción, Larga vida útil, Medición de alta precisión, Rendimiento fiable.

2El tubo de medición del sensor no tiene componentes de estrangulamiento ni que restrinjan el flujo, por lo que no hay pérdida de presión adicional ni problema de obstrucción. Es adecuado para medir flujos bifásicos que contienen materia suspendida, partículas sólidas, fibras, etc. (como lodos, aguas residuales, pulpa de mineral, pulpa de papel y otros líquidos muy viscosos).

2, el tubo sensor de medición sin componente de estrangulamiento y ahogamiento, Por lo tanto, sin pérdida de presión adicional, Sin problema de obstrucción, Adecuado para medir el contenido de materia suspendida, Partículas sólidas, Flujo bifásico de fibra, etc. (como lodo, aguas residuales, lodos, pulpa y la viscosidad de los lodos).

3、Debido a que la señal se forma en todo el espacio lleno de campo magnético, es el valor promedio en la sección transversal de la tubería, por lo tanto, la sección de tubería recta requerida entre el plano del electrodo y el plano del extremo aguas arriba del sensor es relativamente corta, con una longitud de10×D(Dpara el diámetro interior del tubo)。

3, porque la señal se forma en el campo magnético en espacio libre, Es la sección transversal promedio de la tubería, Por lo tanto, así el plano del electrodo hacia el sensor aguas arriba la sección de tubería recta del plano final con relativamente corto, Longitud de 10 × D (D es el diámetro interior de los tubos).

4、EMF5000Los caudalímetros electromagnéticos no tienen inercia mecánica, son sensibles a la respuesta, pueden medir el flujo pulsante instantáneo y también se pueden acoplar con instrumentos de combinación de unidades y computadoras para formar varios sistemas automáticos de detección, control y sistemas de control programado.

4, Medidor de flujo electromagnético EMF5000 sin inercia mecánica, Reacción sensible, Medición de la pulsación del caudal instantáneo, También puede ser instrumento y unidad, Compatibilidad con computadora para la composición de una variedad de detección automática, Sistema de control y sistema de control.

5La señal de salida del sensor es una fuerza electromotriz que tiene una relación lineal precisa con la velocidad promedio del flujo, y los resultados de la medición son independientes de parámetros físicos como la temperatura, la presión, la densidad, la viscosidad y la conductividad del líquido (no inferior a la conductividad mínima). Por lo tanto, un caudalímetro calibrado con agua es igualmente aplicable a la medición del flujo de otros medios, no tiene pérdida de presión y no requiere corrección. Así, la precisión de la medición es alta y la operación es confiable.

5, la señal de salida del sensor tiene una relación lineal exacta con la velocidad promedio de la fuerza electromotriz, Y los resultados de la medición y la temperatura del líquido, Presión, densidad, viscosidad, Conductividad (no inferior a la conductividad mínima) son parámetros físicos independientes, Como la medición de flujo de agua, el caudalímetro también es aplicable a otros medios, Sin pérdida de presión sin corrección. Por lo tanto, alta precisión de medición, trabajo confiable.

6、EMF5000El caudalímetro electromagnético utiliza cuatro electrodos, incluido un electrodo de tierra incorporado, para tuberías no conductoras, eliminando la necesidad de un anillo de puesta a tierra adicional.

6, Medidor de flujo electromagnético EMF5000 con cuatro electrodos, El electrodo de tierra incorporado, Para tubería no conductora sin anillo de conexión de alimentación adicional.

7, y al mismo tiempo tiene4~20 mASalida de señal actual, salida de pulsos y salida de alarma de límite superior e inferior de flujo instantáneo, adicionalmente opcionalRS485Comunicaciones yCIERVOprotocolo,3,6 VAlimentado por batería de litioGPRSSalida de transmisión remota inalámbrica.

7, al mismo tiempo con una salida de señal de corriente 4~20mA, salida de pulsos y salida de alarma de flujo instantáneo, Otra comunicación RS485 opcional y protocolo HART, Salida remota inalámbrica GPRS con batería de litio de 3,6 V.

8La pantalla muestra el caudal instantáneo, el porcentaje, la velocidad del flujo, el caudal acumulado de avance y retroceso, y la cantidad acumulada total.

8, el sitio muestra el flujo instantáneo, Porcentaje, Velocidad, Flujo acumulado positivo y negativo y el acumulado total.

9、Los métodos de alimentación sonCA 220 V, CC 24 V, trae el tuyo3,6 Vbatería de litio.

9, fuente de alimentación AC220V, DC24V, batería de litio de 3.6V.

10El convertidor admite configuraciones de conversión de versión china e inglesa.

10, el convertidor admite configuraciones de conversión de versión china y versión inglesa.

3. Parámetros técnicoslos parámetros técnicos

Temperatura ambiente: -40℃～＋85℃

Temperatura ambiental:-40°C～＋85°C

Humedad relativa:5％～95％

Humedad relativa: 5％～95％

Vibración Mecánica: Frecuencia≤55HZamplitud≤0.55mm

Vibración mecánica: Frecuencia≤55Hz Amplitud≤0.55mm

Campo electromagnético ambiental:≤400A/m

El campo electromagnético: ≤400A/m

Temperatura media:≥-40℃,≤+120℃(La temperatura media es más alta que70℃Sugiere elegir un tipo split)

Temperatura media: ≥-40℃,≤+120℃ (temperatura media superior a 70 ℃ sugerencia de división)

Conductividad del fluido: Conductividad del fluido que se está midiendo≥5μs/cm

Conductividad del fluido: La conductividad del fluido medida ≥ 5 μs/cm

Precisión de la medición:0,5%

Precisión de medición: 0.5%

Repetibilidad:0.1％

Repetibilidad:

Consumo de energía: ≤ al arranque300 W，Operación normal ≤50 W（incluyendo sensores y transductores）

Consumo de energía. Tiempo de arranque ≤ 300 W, Funcionamiento normal de ≤ 50 W (incluyendo sensores y convertidores)

Fuente de alimentación en funcionamiento:AC220V,DC24V,3.6Vbatería de litio

La fuente de alimentación de trabajo: CA220V, CC24V, batería de litio de 3,6 V

4. Principio de funcionamientoprincipio de funcionamiento

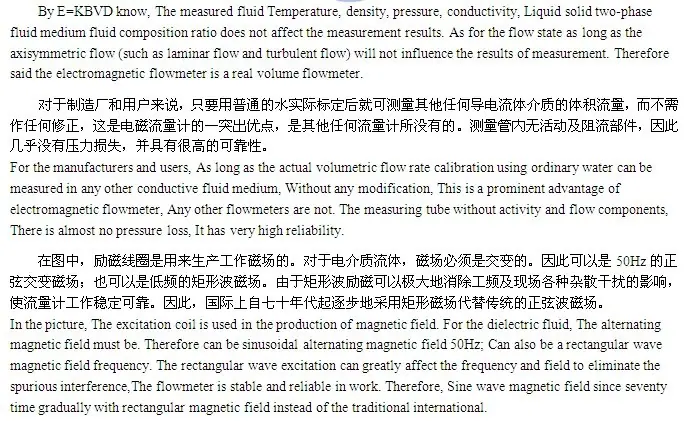

EMF5000El principio del caudalímetro electromagnético se basa en la ley de Faraday de la inducción electromagnética. El tubo de medición del caudalímetro es un tubo corto hecho de una aleación no magnética con un revestimiento interior de material aislante. Dos electrodos están fijos en el tubo de medición, atravesando la pared del tubo a lo largo de la dirección del diámetro del tubo. Las puntas de sus electrodos están esencialmente al ras con la superficie interior del revestimiento. Cuando la bobina de excitación se excita con un pulso de onda cuadrada bidireccional, generará una densidad de flujo magnético en la dirección perpendicular al eje del tubo de medición.B's campo magnético de trabajo. En este momento, si un fluido con cierta conductividad fluye a través del tubo de medición, cortará las líneas de campo magnético e inducirá una fuerza electromotriz.mi。Fuerza electromotrizmidirectamente proporcional a la densidad de flujo magnéticoB，medir el diámetro interior del tuboDcon caudal mediovproducto, fuerza electromotrizmi(La señal de flujo) es detectada por electrodos y enviada al convertidor a través de un cable. Después de que el convertidor amplifica y procesa la señal de flujo, puede mostrar la tasa de flujo del fluido y emitir señales como pulsos y corriente analógica, que se utilizan para el control y la regulación del flujo.

El caudalímetro electromagnético EMF5000 se basa en la ley de Faraday de la inducción electromagnética. El tubo de medición es un tubo de aleación no magnética revestido con material aislante. Dos electrodos en dirección diametral a través de la pared del tubo están fijados en el tubo de medición. La cabeza del electrodo y la superficie del revestimiento están sustancialmente al ras. La bobina de excitación está compuesta por una excitación de pulso de onda cuadrada bidireccional, en el eje perpendicular a la dirección del tubo de medición, y genera un campo magnético de densidad de flujo magnético B. En este momento, si el fluido tiene cierta conductividad y atraviesa el tubo de medición, corta el flujo magnético generando una FEM E. La fuerza electromotriz E es proporcional a la densidad de flujo magnético B, al producto del diámetro del tubo D y la velocidad promedio v. El potencial eléctrico E (señal de flujo) es detectado por los electrodos y enviado a través de un cable al convertidor. El convertidor amplificará y procesará la señal de flujo, podrá mostrar el flujo del fluido y podrá emitir pulsos, señal de corriente analógica, para la regulación del control del flujo.

V. Tabla de Selecciónla selección
