I. Descripción general
Las líneas de transmisión y transformación de CA utilizan pararrayos de óxido de zinc con cubierta compuesta orgánica conectados en paralelo a ambos extremos de las cadenas de aisladores para limitar las sobretensiones atmosféricas de la línea, mejorar el nivel de resistencia atmosférica de la línea y reducir la tasa de disparos del sistema causada por fallas atmosféricas. Este es un nuevo tipo de pararrayos especialmente diseñado para este propósito. El principal método de instalación es de tipo suspensión (suspendido de torres de transmisión), pero también es posible la instalación de tipo pedestal. Los pararrayos de óxido de zinc metálico con cubierta compuesta para líneas (tipo suspensión, tipo pedestal) producidos por nuestra empresa se utilizan principalmente en sistemas de transmisión y transformación de energía de CA de 10~220kV para limitar diversas sobretensiones que puedan ocurrir en las líneas de transmisión y transformación, garantizando así el funcionamiento de las líneas de transmisión y transformación.
Los estándares de ejecución de fabricación del producto son GB11032-2000 (eqv IEC60099-4:1991) "Pararrayos de óxido metálico sin huecos de CA", JB/T8952-2005 "Pararrayos de óxido metálico sin huecos con carcasa compuesta para sistemas de CA", JB/T10497-2005 "Pararrayos de óxido metálico con huecos en serie con carcasa compuesta para líneas de transmisión de CA", JB/T8459-2006 "Método para compilar números de modelo de producto de pararrayos".
2. Características del producto
1. Moldeado por compresión general, buen rendimiento de sellado, estructura especial, a prueba de humedad y a prueba de explosiones;
2. Buen rendimiento de disipación de calor, con gran capacidad de absorción de sobretensión;
3. Volumen pequeño y peso ligero, instalación flexible y resistencia a colisiones, alta resistencia a la tracción, sin daños durante el transporte.
4. Adecuado para instalación en líneas de transmisión de energía con baja resistencia al rayo y altas tasas de disparo por rayo; áreas montañosas y colinosas con baja precipitación; torres de poste con alta resistencia de puesta a tierra, torres de poste de gran vano que cruzan ríos; situaciones donde los sobrevoltajes de operación son altos y necesitan ser limitados antes de entrar a subestaciones; áreas severamente contaminadas.
3. Condiciones de uso
1. La temperatura ambiente es: -40℃~+40℃;
2. La altitud no excede los 2000 m (debe especificarse al hacer el pedido en áreas de gran altitud);
3. La frecuencia de la fuente de alimentación es 48Hz~62Hz;
4. Velocidad del viento no superior a 35 m/s;
5. Áreas con intensidad sísmica 7 o inferior;
6. Se permite que el pararrayos oscile, y se consideran el método de suspensión y el método de cimentación por pilotes según la forma de la torre.
IV. Descripción del Modelo del Producto

V. Curva característica V-s de la coordinación de aislador y pararrayos
VI. Uso y Selección de Pararrayos para Líneas de Transmisión y Transformación de CA
Las líneas de transmisión y transformación de CA utilizan pararrayos divididos en pararrayos sin hueco y pararrayos con huecos en serie. Los pararrayos con huecos en serie se dividen a su vez en pararrayos de hueco fijo y pararrayos de hueco de aire, cada uno con sus propias características de uso.
1. El pararrayos sin huecos siempre está involucrado en la operación de la línea, el pararrayos actúa cuando la línea es alcanzada por un rayo, y también puede absorber varias energías de sobretensión en la línea en condiciones normales, pero cuando el pararrayos falla, causa una falla a tierra en la barra colectora, requiriendo remoción manual después de un corte de energía. Nuestra empresa ha desarrollado un sistema desconectador en serie para usar con pararrayos sin huecos, que hace que el desconectador actúe y desconecte automáticamente el pararrayos de la barra colectora cuando el pararrayos falla. Esto es conveniente para el uso y mantenimiento del cliente.
2. Existen descargadores de sobretensión en serie que no participan en la operación de la línea, extendiendo la vida útil de los descargadores. Cuando un rayo golpea la línea, el espacio del descargador se descarga. La ventaja de un descargador de espacio fijo es su rango de voltaje de descarga estable, pero su desventaja es que un espacio fijo fallido equivale a no tener descargador; la ventaja de un descargador de espacio de aire es que siempre está aislado del sistema en condiciones normales. Cuando un rayo golpea la línea, el espacio del descargador se descarga, pero su desventaja es que el espacio oscila con el viento, haciendo que el rango de voltaje de descarga del espacio sea inestable. El espacio de aire en forma de arco desarrollado por nuestra empresa supera el cambio en la distancia del espacio causado por la oscilación.
Siete, Tabla de Parámetros Eléctricos sin Huecos de Línea
Modelo de pararrayos | Tensión nominal del sistema | Tensión nominal del descargador de sobretensión | Voltaje de funcionamiento continuo | Voltaje de referencia CC (U1mA) | Voltaje residual bajo corriente de irrupción | Tensión residual bajo corriente de impulso de rayo | Corriente de irrupción de funcionamiento voltaje residual | Capacidad de corriente de onda cuadrada (2ms) | Alta resistencia a sobrecorriente | Número de dibujo |
kV(v.r.m.s) |
| >kV | A | kA | ||||||
HY5WX-17/50 | 10 | 17 | 13.6 | 25.0 | 57.5 | 50 | 42.5 | 150 | 65 | Figura 22 |
HY5WX-51/134 | 35 | 51 | 40.8 | 73.0 | 154 | 134 | 114 | 400 | 100 | Fig.23 |
HY5WX-54/134 | 35 | 54 | 43.2 | 77.0 | 154 | 134 | 114 | 400 | 100 | |
HY5WX-96/250 | 66 | 96 | 75 | 140 | 279 | 250 | 202 | 400 | 100 | Fig.24 |
HY5WX-96/250 | 66 | 96 | 75 | 140 | 279 | 250 | 202 | 400 | 100 | |
HY10WX-100/260 | 110 | 100 | 78 | 145 | 291 | 260 | 211 | 600 | 100 | Fig.24 |
HY10WX-102/265 | 110 | 102 | 81.6 | 152 | 297 | 265 | 225 | 600 | 100 | |
HY10WX-108/281 | 110 | 108 | 86.4 | 157 | 314 | 281 | 239 | 600 | 100 | |
HY10WX-114/300 | 110 | 114 | 91.2 | 165 | 336 | 300 | 255 | 600 | 100 | |
HY10WX-120/320 | 110 | 120 | 96.0 | 174 | 358 | 320 | 272 | 600 | 100 | |
HY10WX-126/328 | 110 | 126 | 100.8 | 183 | 367 | 328 | 279 | 600 | 100 | |
HY10WX-204/530 | 220 | 204 | 163.2 | 297 | 594 | 530 | 450 | 800 | 100 | Fig.25 |
HY10WX-216/562 | 220 | 216 | 172.8 | 314 | 628 | 562 | 478 | 800 | 100 | |
HY10WX-228/600 | 220 | 228 | 182.4 | 331 | 627 | 600 | 510 | 800 | 100 | |
HY10WX-240/640 | 220 | 240 | 192.0 | 349 | 716 | 640 | 544 | 800 | 100 | |
HY10WX-252/656 | 220 | 252 | 201.6 | 366 | 734 | 656 | 558 | 800 | 100 | |
Ocho, Tabla de parámetros eléctricos tipo Línea (con espacio de serie)
Nota: Los pararrayos tipo suspensión de 35KV e inferiores suelen adoptar el método de suspensión de placa colgante de una sola oreja o un solo agujero, los pararrayos tipo suspensión de 66kv e inferiores suelen adoptar el método de suspensión de rótula - rótula (copa de rótula), si se requieren otros métodos de conexión en serie de suspensión, especifíquelo al realizar el pedido. Nuestra empresa puede ayudar a los usuarios a diseñar varios métodos de suspensión flexibles.

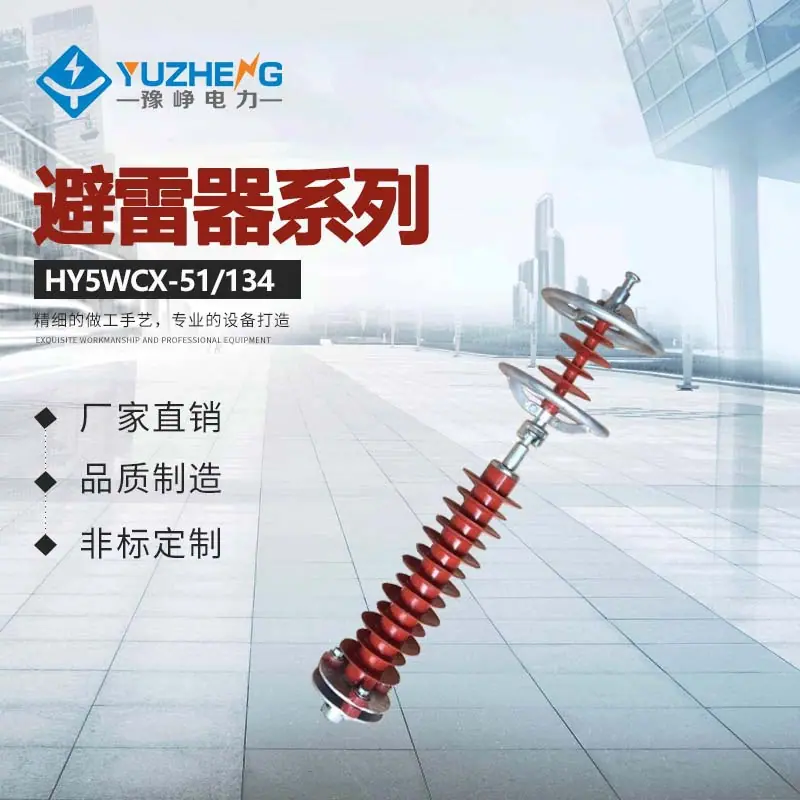

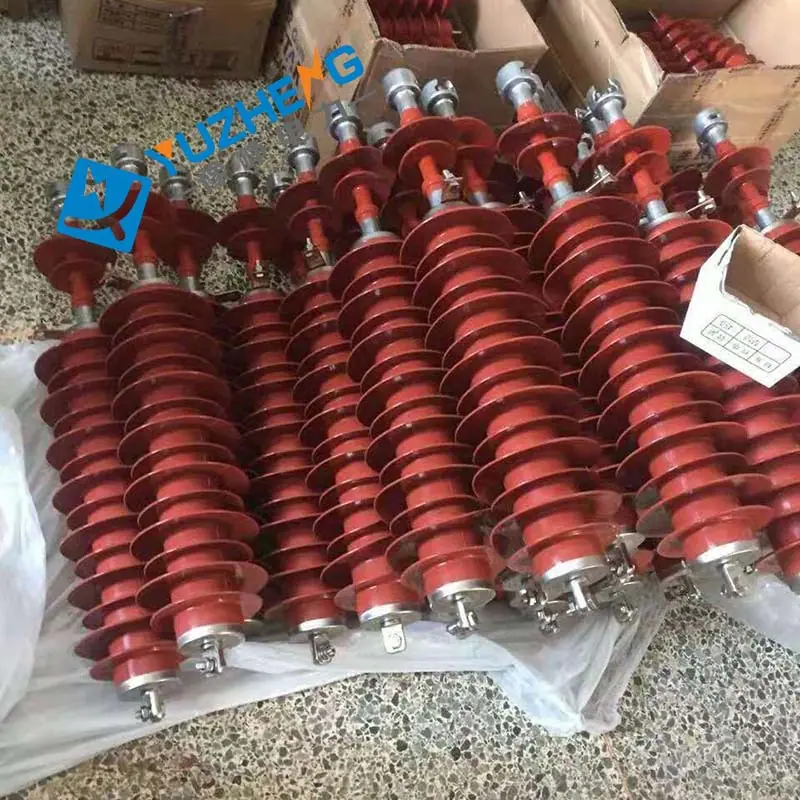

Nueve, Apariencia
