Aparato de Prueba de Flexión de Concreto, Mordaza de Flexión para Muestras de Prueba de Concreto, Dispositivo de Prueba de Flexión de Concreto, Prueba de Flexión en Cuatro Puntos

 Abrazadera Universal para Resistencia a la Flexión del Concreto

Aparato de Prueba de Resistencia a la Flexión del Hormigón Abrazaderas de Flexión para Hormigón

Características de rendimiento:

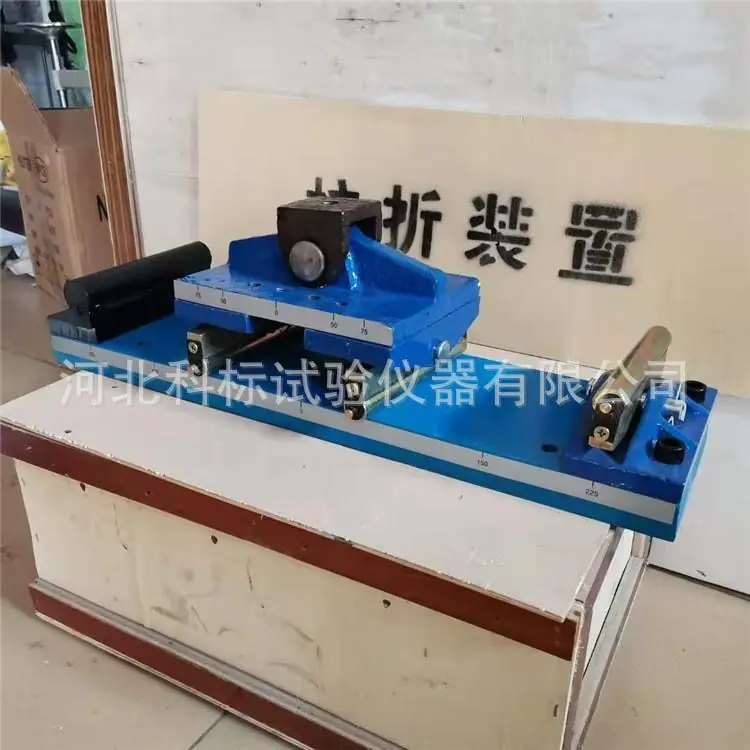

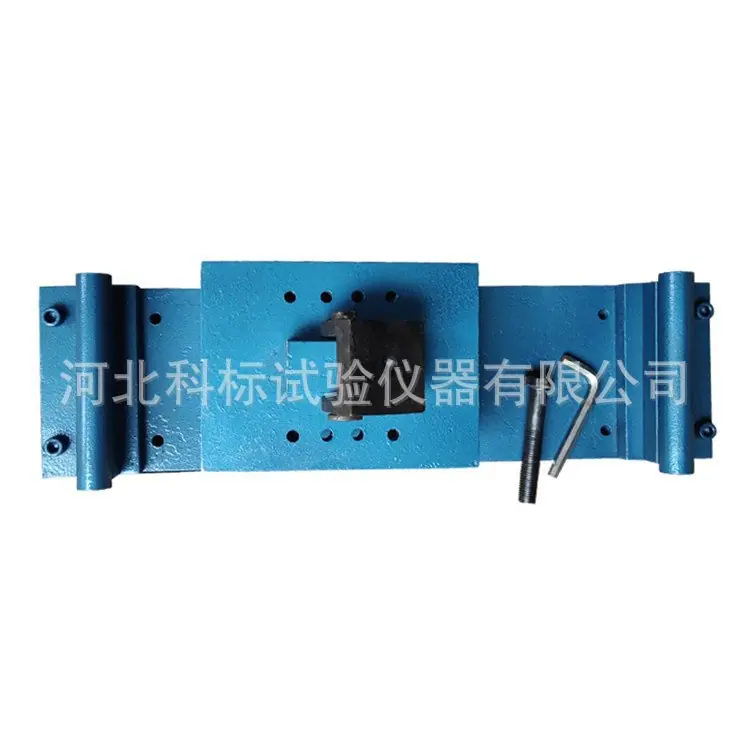

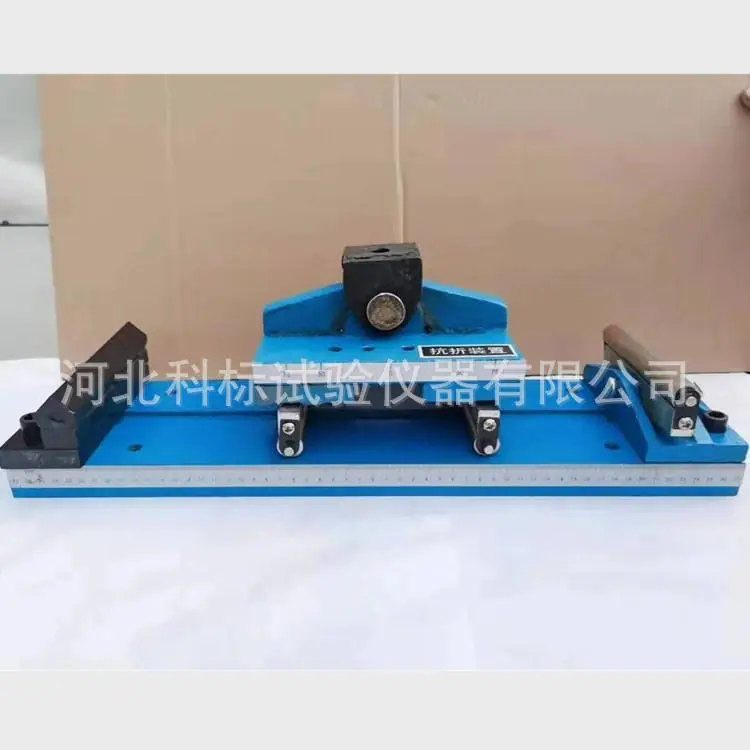

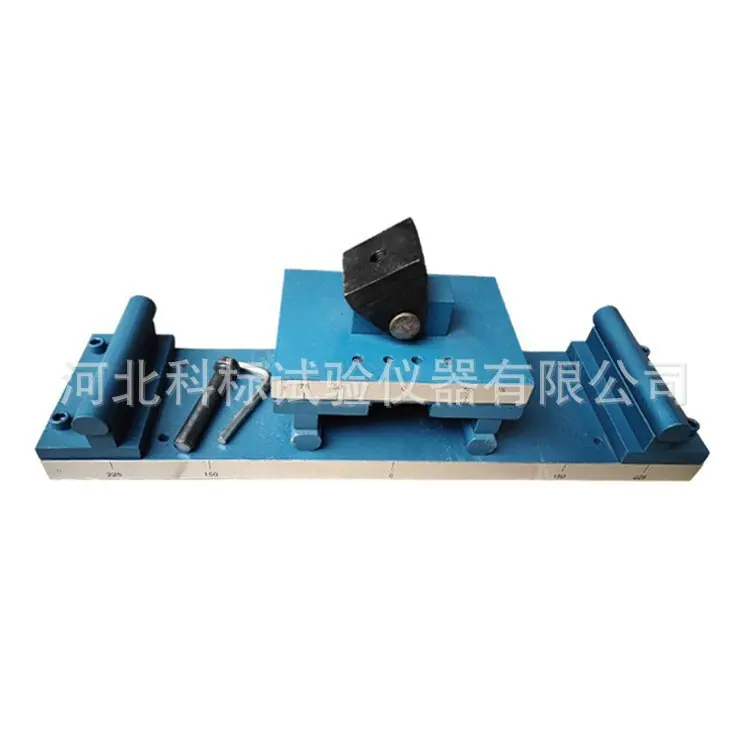

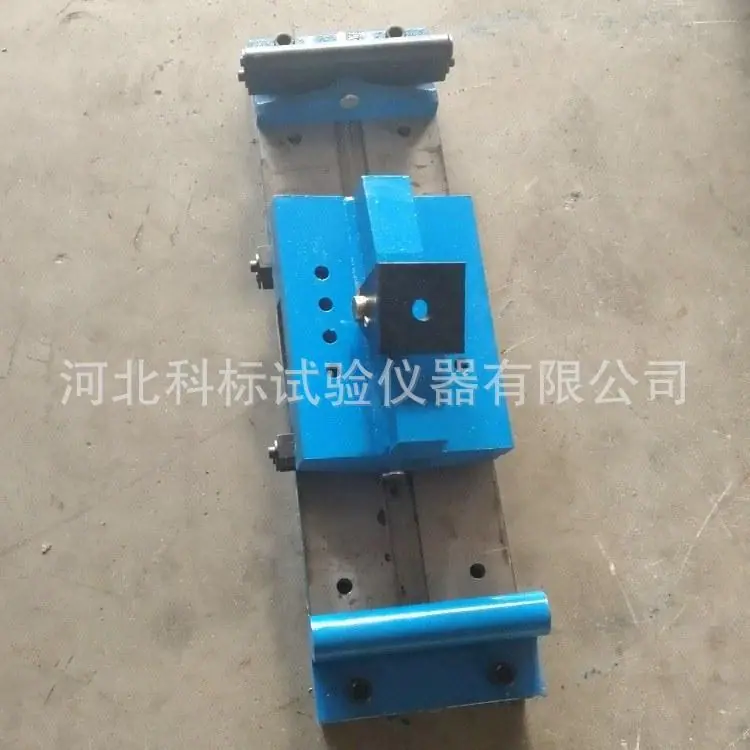

El dispositivo de prueba de flexión de hormigón T0558-2005 es un accesorio mejorado basado en el modelo original JF-01. Se instala en la máquina de ensayo para probar la resistencia a la flexión del hormigón. Cumple con los requisitos pertinentes de GBJ81-85 [Método de ensayo para las propiedades mecánicas del hormigón ordinario]. Tiene varias estructuras diferentes y se puede instalar en diferentes tipos de máquinas de ensayo para realizar pruebas.

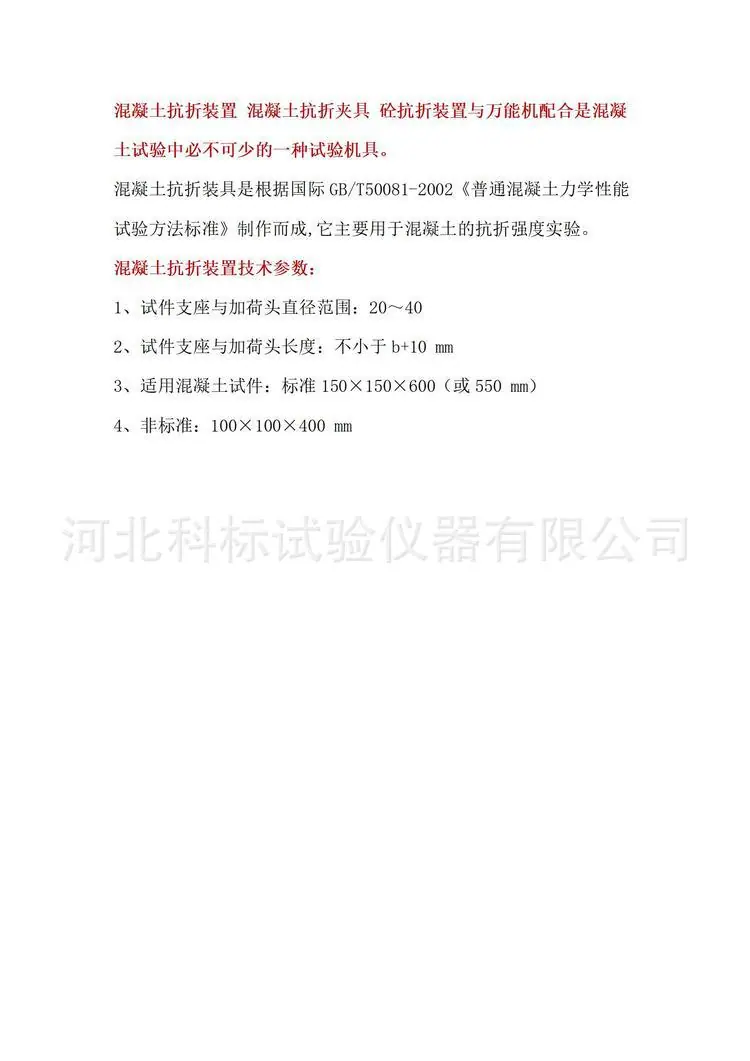

Parámetros técnicos:

1. Tamaño de muestra aplicable: 600*150*150mm

2. Tamaño de muestra aplicable: 550*150*150mm

3. Tamaño de muestra aplicable: 400*100*100mm

Instrucciones:

1. Afloje los dos tornillos de cabeza hexagonal del travesaño de presión, retire la placa de presión superior, deje el pasador de posicionamiento en el travesaño, instale el pasador de diamante (17) y el soporte superior (16), y apriete con dos tornillos de cabeza hexagonal.

2. Retire las placas superior e inferior, el asiento de bola cóncavo y la cubierta antipolvo de la prensa, reemplácelos con este juego de abrazaderas inferiores, coloque la arandela (2) en el pistón, inserte el pasador de posicionamiento (1), instale los asientos de las abrazaderas superior e inferior y fije la cubierta antipolvo al exterior del cilindro con el aro de la máquina original. Ajuste la distancia entre las dos columnas guía (20) y apriételas con tuercas. El dispositivo antivuelco para concreto también se llama abrazadera antivuelco.

3. La prueba de flexión se puede realizar en dos probetas de 100×100×450 mm y 150×150×550 mm. Al probar la probeta de 100×100×450 mm, mueva el rodillo estándar izquierdo (7) y su asiento (6), el rodillo estándar derecho y el pasador de soporte (18) en el asiento del dispositivo de sujeción inferior a la posición interior correspondiente (la distancia entre rodillos es de 300 mm), mueva los rodillos estándar izquierdo y derecho (10), el resorte (13) y los ganchos de resorte superior e inferior (9) (14) en el asiento del dispositivo de sujeción superior a la posición interior correspondiente (la distancia entre rodillos es de 100 mm) y luego fíjeles. A continuación, se puede realizar la prueba.

4. Para realizar la prueba de bloque de prueba de 150×150×550 mm, mueva el rodillo estándar izquierdo y su asiento, el rodillo estándar derecho y el pasador de soporte en el asiento del accesorio inferior a las posiciones interiores correspondientes (el espaciado entre rodillos es de 450 mm), mueva los rodillos estándar izquierdo y derecho, los resortes y los ganchos de resorte superior e inferior en el asiento del accesorio superior a las posiciones interiores correspondientes (el espaciado entre rodillos es de 150 mm) y luego fíjeles. A continuación, puede realizar la prueba.

5. Cuando el dispositivo de flexión del hormigón, es decir, el soporte de flexión, se utiliza para la prueba de tracción por hendimiento, se retiran los rodillos estándar izquierdo y derecho y la columna de rodillos (12) en el asiento del soporte superior, se instala la barra de soporte superior y se fija con tornillos antes de que se pueda realizar la prueba.
