[Ventas Directas de Fábrica] Sistema de Entrenamiento de Banco Experimental de Microcontrolador Dispositivo de Evaluación de Tecnología Digital Equipo de Laboratorio Fábrica

número de serie

nombre  decir

Modelos y especificaciones

1

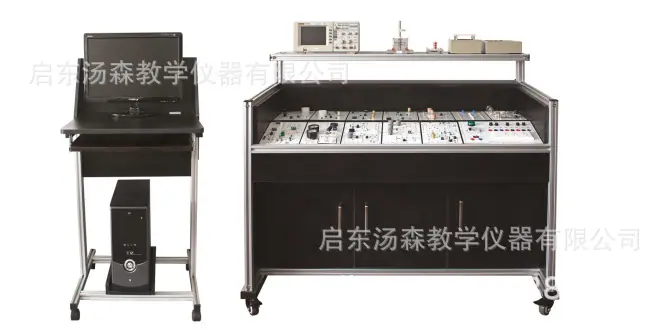

Mesa de entrenamiento

Tamaño 1160*720*840

Adoptando un diseño ergonómico de superficie plana e inclinada, todos los módulos se colocan planos e inclinados dentro de las ranuras de fijación del escritorio. El ángulo de visión experimental es el mismo que al leer, naturalmente hacia abajo, lo que favorece el pensamiento. Al mismo tiempo, resuelve el problema de la vista obstruida y la incapacidad de ver la instrucción del profesor en las estructuras verticales tradicionales. En cuanto a la mano de obra, utiliza material de aluminio de alta calidad, tablero de madera negra de 16 mm o más, proceso de canteado de grado mueble, con 3 gabinetes, bisagras de alta calidad, tiradores de aleación de aluminio y 4 ruedas bloqueables para facilitar el movimiento.

2

Carrito para computadora

Tamaño 630*580*1140

Adopta estructura de aleación de aluminio, tablero de madera negra de 16 mm o más, proceso de canteado de grado mueble, con 4 ruedas, con compartimento para computadora, bandeja de teclado retráctil.

3

Módulo de Control en la Nube WiFi

(Se requiere demostración en sitio)

●El dispositivo se puede controlar de forma remota a nivel mundial a través de WiFi/4G/3G/2G del teléfono móvil. También admite funciones como la configuración de temporizadores, compartir, retroalimentación de estado, vinculación de escenas y WeChat/compartir, lo que permite el control desde miles de kilómetros de distancia.

● Admite la función de gestión de permisos, adopta un mecanismo de gestión de cuentas maestras, seguro, conveniente.

Soporta control inalámbrico de 433 MHz y control manual de emergencia simultáneamente.

●El sistema móvil es compatible con Android, Apple iOS.

5

Módulo Host de Microcomputadora de Chip Único 51

• ● Soporta chip AT89S52 / 8K FLASH / Programación en Sistema.
• ● Soporta el chip microcontrolador STC90C516RD+ / FLASH ultragrande de 61K / sistema antiinterferencias robusto, integrado internamente con circuito de reseteo dedicado MAX810.
• ● El módulo está equipado con un módulo de comunicación RS232 y un módulo de comunicación USB a serie, lo que lo hace conveniente para su uso con portátiles y PC sin puertos serie.
• ● Configurado con un zócalo de bloqueo verde tipo palanca en encapsulado DIP40 para un reemplazo conveniente del chip microcontrolador o la conexión del depurador.
• ● Equipado con un circuito de zumbador
• ● Equipado con dos juegos de tomas de corriente de conexión rápida e indicadores de alimentación, y dotado de un circuito de protección contra polaridad inversa para proteger eficazmente la seguridad operativa del módulo.

6

Módulo de potencia

CC±5V，±12V，24V

Con 3 enchufes, indicador de encendido, protección contra fugas.

7

Módulo Emulador

Emulador USB DICE-KEIL

(Interfaz de comunicación USB, usando software KEIL)

Diseño de 3 CPUs, simulación real de 32 pines de E/S, incluyendo uso arbitrario de los puertos P30 y P31. La velocidad de comunicación alcanza los 115200 BPS.

8

Módulo de pantalla (2 unidades en total, A y B)

Letrero de 8 bits

Tubo de visualización dinámico de 8 dígitos

Pantalla LED de Matriz de Puntos 16×32

Pantalla LCD Gráfica de 128×64

Pantalla LCD de 1602 caracteres

9

Módulo de relé

Relé de 6 canales (con controlador)

10

Módulo de Instrucciones

Interfaz de teclado PS2

8 interfaces de teclado independientes

Entrada digital de 8 bits de 8 vías

Interfaz de Teclado Rectangular 4*4

11

（Se puede elegir 1 de 2）

Módulo ADC/DAC Paralelo 1

ADC0809

DAC0832

Salida de voltaje analógico de 0-5V

Indicador de nivel LED de 8 niveles

Generador de Reloj Activo

Módulo ADC/DAC Serie 2

ADC TLC549

DAC TLC5615

Salida de voltaje analógico de 0-5V

Indicador de nivel LED de 8 niveles

Generador de Reloj Activo

12

Módulo de Control de Motor AC/DC

motor reductor de CC de 24 V

Motorreductor de CA de 220 V

Salida de Conteo del Interruptor Fotoeléctrico

13

Módulo de Control de Motor Paso a Paso

motor paso a paso

Dispositivo de movimiento horizontal

Dispositivo de control de bucle cerrado

14

Módulo de Conexión de Sensores

Interfaz de sensor de 4 vías

Puertos de E/S aislados por optoacoplador de 16 canales

15

Módulos de extensión

Chip 8255, chip 74LS245

16

Módulo sensor de temperatura

18B20/LM35

17

Línea de comunicación RS232

Línea de comunicación RS232

18

Cable de Programación ISP

Cable de Programación ISP (Interfaz USB)

19

Cable

Cable

20

Conexión electrónica

Conexión Experimental

21

Interruptor de proximidad

LJ12A3-4-Z/BX

22

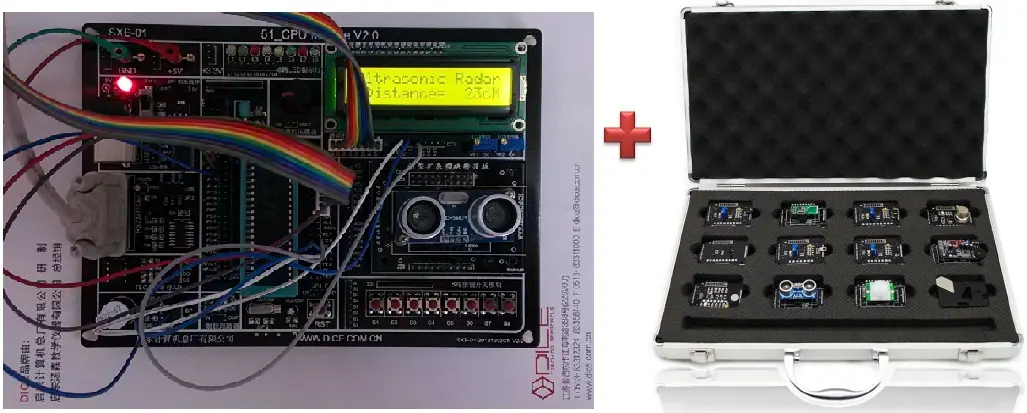

*Kit de Módulo de Sensor Innovador

Configure la placa del módulo host del microcontrolador DICE-SXB01, incluyendo interfaz de comunicación USB, interfaz de comunicación RS232, módulo de adquisición AD serie, módulo de alarma, módulo de amplificación de señal, módulo de entrada digital de 8 grupos, módulo de salida digital de 8 grupos, módulo de pantalla LCD, módulo de voltaje ajustable, módulo de programación en línea, proporciona módulo de doble voltaje, área de expansión de módulos de sensores (ampliable con los siguientes módulos de sensores):

1. 1. Módulo Sensor de Detección de Inclinación: Inclina 30~45 grados, activo bajo.
2. 2. Módulo sensor de detección de gel: Cuando la humedad relativa alcanza el 94% de HR o más,resistenciaaumentará rápidamente, y cuando la humedad relativa alcance el 100% HR, el valor de resistencia tenderá hacia ∞
3. 3. Módulo Sensor de Detección Táctil: Electrodos de interruptor táctil más circuitos de amplificación, conformación y comparación, produciendo finalmente una señal TTL.
4. 4. Módulo sensor de detección de llama: Tiempo de respuesta de detección de llama < 1s;
5. 5. Módulo Sensor de Detección UV: (UVA, rango de longitud de onda 420 nm-320 nm) y Ultravioleta de Onda Media (UVB, rango de longitud de onda 320 nm-275 nm)
6. 6. Módulo de Sensor de Detección de Gas: Adecuado para dispositivos de monitoreo de gas licuado de petróleo, butano, propano, metano, alcohol, hidrógeno, humo, etc., detectando gases inflamables, humo de 300 a 10000 ppm módulo de sensor de detección de vibraciones;
7. 7. Módulo Sensor de Detección de Vibración: Salida de señal dual;
8. 8. Módulo de medición de distancia ultrasónico: Ángulo 15 grados, distancia 2 cm ~ 4 m;
9. 9. Módulo de Detección Digital de Intensidad de Luz: Convertidor AD de 16 bits integrado, rango de iluminancia: 0-65535 lx, protocolo de comunicación estándar IIC de NXP
10. 10. Módulo de comunicación de datos inalámbrica: Opera en la banda de 2.4~2.5 GHz. El consumo de corriente es de 9.0 mA en modo de transmisión a una potencia de transmisión de -6 dBm y 12.3 mA en modo de recepción.
11. 11. Módulo de detección infrarroja humana: Distancia de detección de 3 a 7 metros, ajustable mediante potenciómetro.
12. 12. Módulo Sensor de Detección de Polvo: Puede detectar sensiblemente partículas con un diámetro de 1 micrómetro o más; el calentador incorporado permite la succión automática de aire

23

*Módulo Experimental Innovador DAQ

(Se requieren certificados relacionados con el software para probar la autenticidad)

1. 1. Interfaz USB con chip de aislamiento optoacoplador.
2. 2. Viene con software de computadora de nivel superior, que presenta una rica interactividad. El software de computadora de nivel superior puede proporcionar respuestas correspondientes en tiempo real cuando la computadora de nivel inferior está operando. Puede completar 15 tipos de experimentos de bucle abierto y bucle cerrado.
3. 3. Visualización en tiempo real del estado de cada interfaz, proporcionando una comprensión clara del código en ejecución.

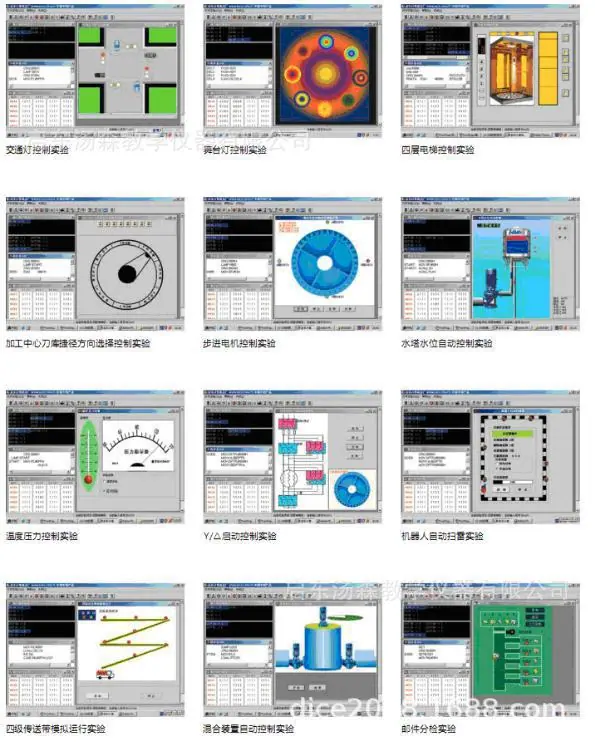

Se pueden completar quince proyectos de experimento de control:

1、Control automático de semáforos
2、El robot barre minas terrestres automáticamente
3、Control de Selección de Dirección de Acceso Directo del Cargador de Herramientas del Centro de Procesamiento

4、Control de la Unidad del Motor Paso a Paso
5、Control de Iluminación Artística de Escenario
6. Control de un elevador de cuatro pisos
7、Experimento de Control de Pantalla de Tubo Digital LED
8. Control del Arranque Y/Δ del Motor de CA

9. Control Automático de Equipos de Mezcla de Líquidos
10. Control automático del nivel de agua de la torre de agua
11. Ejecución de Simulación de la Banda Transportadora de Cuarto Nivel
12、 Simulación del Sistema de Clasificación de Correo
13、 Experimento de Analizador Lógico Digital
14. Experimento de Temperatura y Presión
15、 Sistema de detección automática de conexión

24

*Módulo de Conversión de Cadena a Paralelo

Chip 74LS164/165

Pantalla estática de tubo digital de cuatro dígitos

Indicación de Estado de Puerto de E/S para Simulación de PLC

25

*Módulo de Bus IIC

Tarjeta IC del Bus IIC

Chip de Reloj del Bus IIC

EEPROM del Bus IIC

26

*Placa de expansión EDA

La configuración estándar incluye la placa de expansión ALTERA EPM1270T144C5N.

Opcional ALTERA EP1C6, EP1C12

27

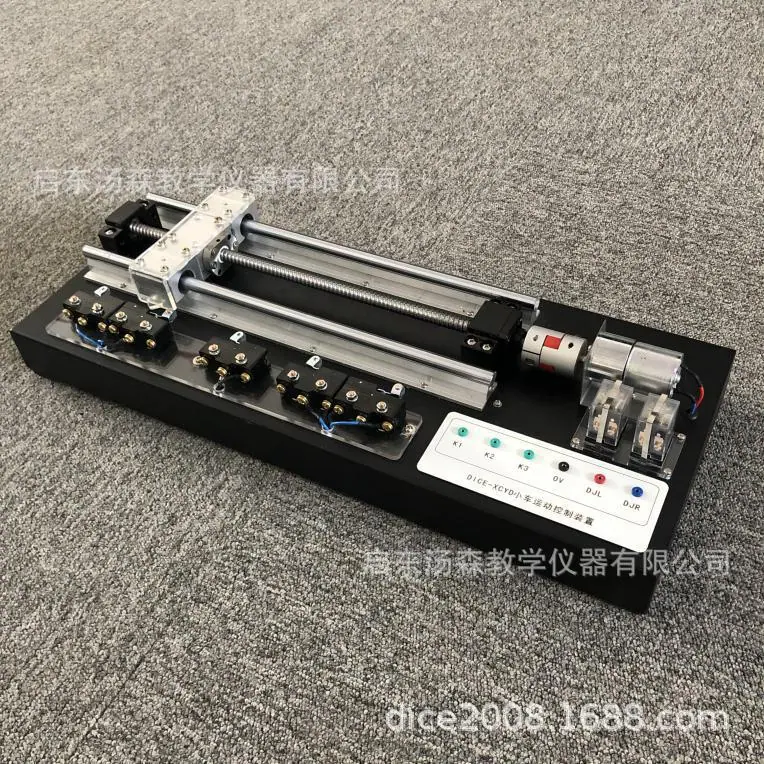

*Módulo de movimiento alternativo para coche pequeño

El actuador consta de un motor de CC con engranajes, un husillo de bolas, un deslizador y rieles guía.

Detección de sensor de dos posiciones de cuatro vías

Función de protección de límite

28

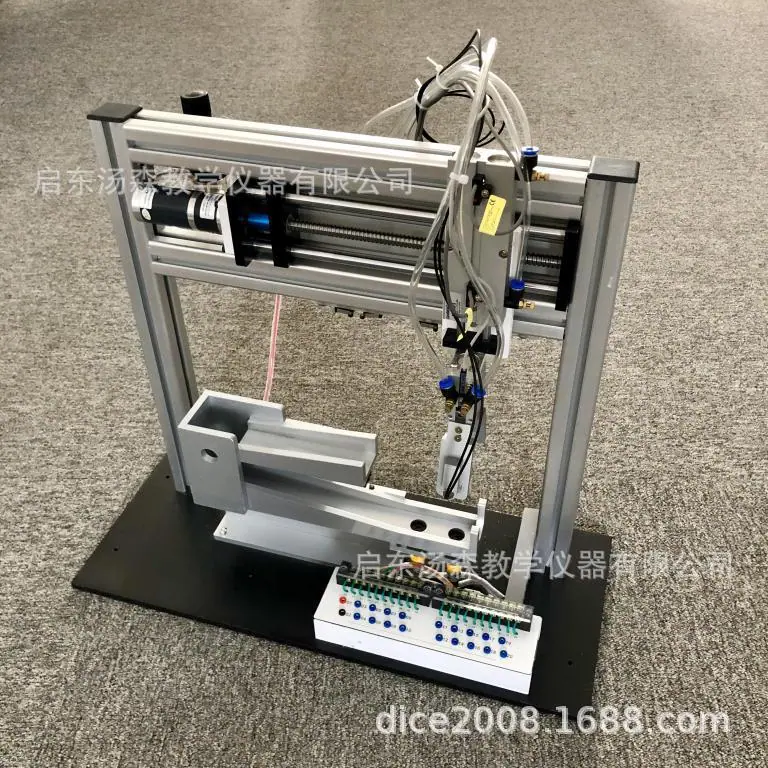

*Dispositivo Inteligente de Manejo de Materiales

Estructura de marco de aleación de aluminio completo, con una base de placa de acero de alta calidad

Mecanismo de robot de movimiento lineal de dos ejes

Mecanismo de detección de sensor

Función de protección de límite

Mecanismo de alimentación

Mecanismo de control neumático

El dispositivo consta principalmente de un manipulador de tres grados de libertad, un mecanismo de alimentación, componentes neumáticos, un bastidor y varios sensores. El movimiento horizontal del manipulador está compuesto por un motorreductor de CC, un husillo de bolas y un riel guía. La dirección vertical está compuesta por un cilindro de simple efecto de vástago único y un riel guía de doble vástago. La acción de agarre del manipulador se completa mediante un cilindro de tipo pivote. Cada uno de los cilindros anteriores está equipado con un sensor magnético para la detección de posición. Además de recibir materiales cíclicamente, el mecanismo de alimentación también cuenta con dos sensores fotoeléctricos. Un sensor de fibra óptica está montado en la pinza para detectar la presencia y el color del material.

29

*Bomba de aire

Bomba de Aire Silenciosa Compartida de Laboratorio

30

*Brazo Mecánico de Seis Grados de Libertad Mano Robótica de Seis Articulaciones

1. Base Giratoria Dividida (Cabezal Pan/Tilt)

Placa base: 120*3 mm, aleación de aluminio, 1 pza

Placa de fijación del motor de la articulación lumbar: 120*2 mm, aleación de aluminio, 1 pieza

Cojinete de giro: 120*80*7mm, aleación de aluminio, 1 pieza

Plato giratorio de soporte para brazo: 120*8*3 mm, aleación de aluminio, 1 pieza

Cuerno de servo tipo horquilla: 98*20*2, aleación de aluminio, 1 pza

Cojinete de casquillo: 3*8*4mm, acero para rodamientos, 2 piezas

2、Conector de Brazo

Soporte multifuncional, aleación de aluminio, 4 piezas

Soporte en forma de U, aleación de aluminio, 3 piezas

Soporte en forma de L, aleación de aluminio, 2 piezas

Cojinete de casquillo, 3*8*3mm, acero para rodamientos, 3 piezas

3、 Mano

Pinza Manipuladora BigHand, Base de Aleación de Aluminio Superficie de Garra de Plástico de Ingeniería Guía Deslizante, 1 ud

4、 Servomotor

El chasis, el movimiento de la muñeca, la rotación de la muñeca y el agarre utilizan servos MG995, 180 grados, engranajes metálicos, 4 piezas

Los dos servos de menor carga en el brazo utilizan servos Power HD1501MG con 17 kgcm de torque / 62 g de peso / 180 grados, engranajes metálicos, 2 uds.

5、Piezas Estándar

Juego completo de espárragos y tuercas de cobre, tornillos de cabeza de sartén y tuercas, arandelas elásticas, etc.

31

* Control de Movimiento 2D

Mecanismo de movimiento bidimensional

Función de protección de límite

Motor paso a paso bifásico + controlador

Tarjeta de Control de Movimiento PCI

Fuente de Alimentación Conmutada Independiente

1、Precisión de posicionamiento: 0,4 mm

2、Recorrido efectivo del eje X: 320 mm; Recorrido efectivo del eje Y: 320 mm;

3、Potencia de entrada: 220V±10％(50Hz)

4、Entorno de Trabajo: Temperatura -10℃～+40℃  Humedad Relativa <85％(25℃)  Altitud <4000m

5、Capacidad del equipo: ≤1.2kVA

6、Dimensiones generales: 70cm×61cm×20cm

32

*Módulo Host ARM

Chip STM32F103ZET6 de la serie ARM CortexM3

Recursos de Hardware del Módulo Host ARM:

（1） CPU：STM32F103ZET6; (pines LQFP144, flash de 512K integrado en chip, 64K de RAM, ADC de 12 bits, DAC, PWM, CAN, USB, SDIO, FSMC y otros recursos);

(2) Expansión externa a bordo de 512K SRAM, 2M NOR FLASH (a bordo soporta un máximo de 1024kSRAM, 16M NOR FLASH) cumple los requisitos para la adquisición, procesamiento y análisis de datos de gran capacidad;

(3) Memoria NAND FLASH externa de 128M o 256M en placa (128M estándar) satisface aplicaciones como almacenamiento de imágenes enriquecidas, almacenamiento de tablas de datos y gestión de archivos en la pantalla a color;

(4) Interfaz de comunicación CAN unidireccional, chip controlador SN65VHD230;

(5) Dos interfaces RS232;

(6) Interfaz de comunicación RS485 unidireccional;

(7) Una ranura para tarjeta SD con método de control SDIO;

(8) Una interfaz de memoria I2C, con un estándar 24LC02 (EEPROM);

(9) Una interfaz de memoria SPI, configuración estándar AT45DB161D (DATA FLASH);

(10) Entrada del potenciómetro de ajuste ADC de una vía;

(11) Terminal de entrada ADC de tres vías expuesto;

(12) Salidas PWM bidireccionales expuestas;

(13) Saque los terminales de cableado para la salida DAC de dos canales;

(14) Un zumbador, cinco LEDs de usuario, una luz indicadora de encendido, una luz indicadora de comunicación USB;

(15) Cuatro botones de usuario, un botón de reinicio del sistema.

33

*Simulador ARM

Emulador ARM

34

*Módulo Host de Microcontrolador MSP430

Chip MSP430F449

35

*Programador MSP430

Programador MSP430

36

*Módulo Host de Microcontrolador AVR

Chip ATMEGA128L

37

*Descargador AVR

Descargador AVR

38

*Módulo Microcontrolador PIC

Chip PIC16F877A

39

*Programador

TOOP2004

40

*Módulo Bluetooth

Módulo Bluetooth, con receptor Bluetooth USB

41

*Altímetro Barométrico (con generador eléctrico de presión atmosférica positiva y negativa)

**Descripción del Parámetro Principal del Altímetro:**
1. Puede simular la presión atmosférica a altitudes de 0~10000 metros;
2. El núcleo del microcontrolador, la pantalla utiliza una pantalla de cristal líquido LCD1602 para mostrar el valor actual de la presión atmosférica y el valor de altitud.
3、Módulo de conversión AD TLC2543, resolución de 12 bits, 11 canales;
4、Sensor de Presión de Silicio Integrado MPX4115AP:
(1) Rango de salida de voltaje del módulo: 0.2~4.8V
(2) Rango de presión: 15 a 115 KPa

5、Manómetro de vacío, rango de visualización 0~ -0.1MPa;
6、Generador eléctrico de presión atmosférica positiva y negativa:
(1) Presión negativa máxima -80KPA, se puede usar para filtración al vacío, la presión del aire se puede ajustar en tamaño, puede simular la presión atmosférica a una altitud de 0~10000 metros,
(2) Presión positiva máxima aproximadamente 250 KPa
(3) El gas que entra por el puerto de entrada sale por el puerto de salida y puede usarse para la circulación de gas.
(4) Utiliza fuente de alimentación de 220V

7. Válvula de control de flujo, utilizada para controlar el flujo, regulando así la presión del aire.

8. Sistema de Tuberías
