[Ventas Directas de Fábrica] Banco Experimental de PLC Instrumento Experimental de Tecnología Digital Dispositivo de Evaluación de Capacitación Banco de Capacitación Qp7

número de serie

nombre

ilustrar

1

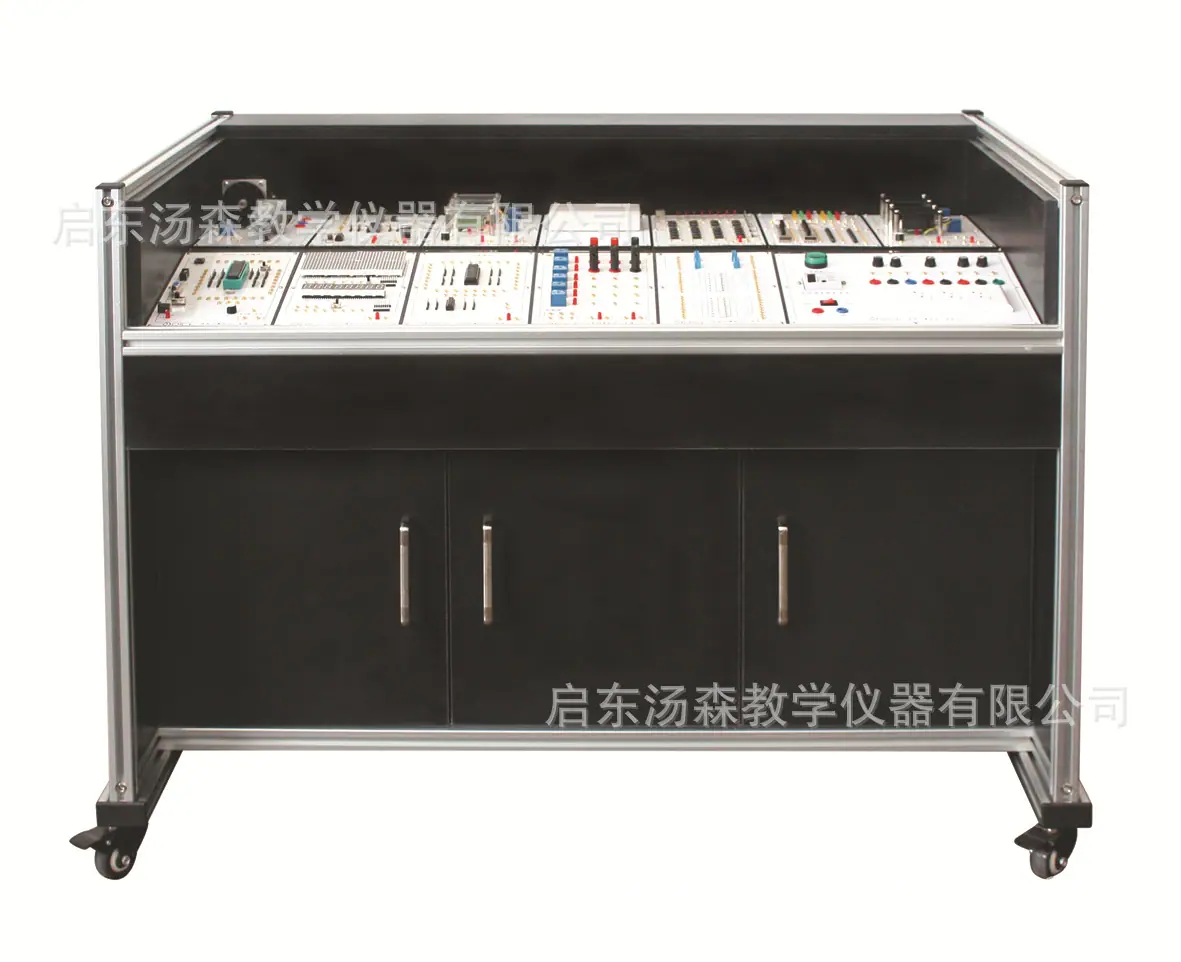

Mesa de entrenamiento

Tamaño 1160*720*840

Adoptando un diseño ergonómico de superficie plana e inclinada, todos los módulos se colocan planos e inclinados dentro de las ranuras de fijación del escritorio. El ángulo de visión experimental es el mismo que al leer, naturalmente hacia abajo, lo que favorece el pensamiento. Al mismo tiempo, resuelve el problema de la vista obstruida y la incapacidad de ver la instrucción del profesor en las estructuras verticales tradicionales. En cuanto a la mano de obra, utiliza material de aluminio de alta calidad, tablero de madera negra de 16 mm o más, proceso de canteado de grado mueble, con 3 gabinetes, bisagras de alta calidad, tiradores de aleación de aluminio y 4 ruedas bloqueables para facilitar el movimiento.

2

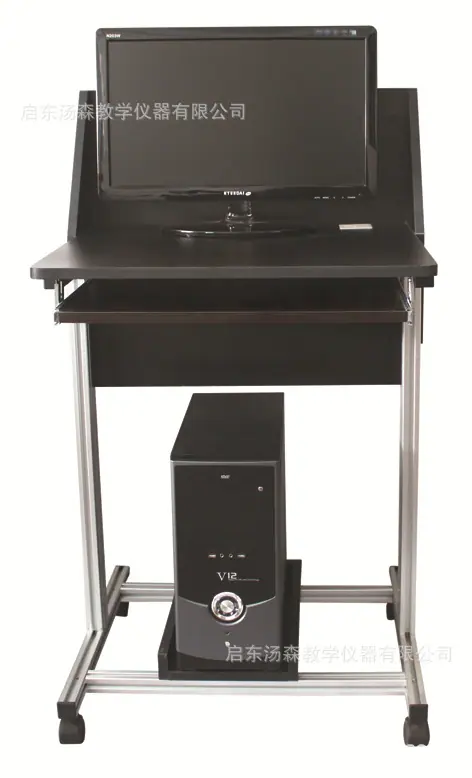

Carrito para computadora

Tamaño 630*580*1140

Adopta estructura de aleación de aluminio, tablero de madera negra de 16 mm o más, proceso de canteado de grado mueble, con 4 ruedas, con compartimento para computadora, bandeja de teclado retráctil.

3

Módulo de potencia

Entrada: AC220V

Salida: CC 24V con luz indicadora de encendido

3

Módulo de Control en la Nube WiFi

(Se requiere demostración en sitio)

El dispositivo se puede controlar de forma remota a nivel mundial a través de WiFi/4G/3G/2G del teléfono móvil. También admite funciones como establecer temporizadores, compartir, retroalimentación de estado, vinculación de escenas y compartir, lo que permite el control desde miles de kilómetros de distancia.

Soporta la función de gestión de permisos, utiliza un mecanismo de gestión de cuentas maestras, seguro, conveniente.

El sistema móvil es compatible con Android, Apple iOS.

Fuente de Alimentación Inteligente, Gestión en Red
● Control remoto en tiempo real de la fuente de alimentación para un solo dispositivo o todos los dispositivos en el laboratorio
● Control de tiempo multietapa para la alimentación de uno o todos los equipos de laboratorio
● Monitoreo en tiempo real de la potencia actual de cada dispositivo
● Visualización en tiempo real del consumo diario o mensual de electricidad por cada dispositivo

4

*Módulo Host PLC-

Mitsubishi FX3SA-30MR

Mitsubishi FX3SA-30MR, 16 entradas / 14 salidas, con cable de programación

5

*Módulo Host PLC-

Mitsubishi FX3U-32MR

Mitsubishi FX3U-32MR 16 entradas/16 salidas (Relé), con cable de programación

6

*Host PLC-

Mitsubishi FX3U-48MR

Mitsubishi FX3U-48MR 24 Entradas / 24 Salidas (Relé), con Cable de Programación

7

* Módulo Analógico Mitsubishi

Módulo Analógico FX0N-3A (2 Entradas Analógicas / 1 Salida Analógica)

8

* Variador de Frecuencia Mitsubishi

Variador Mitsubishi FR-D720S-0.4kW, con Interfaz de Comunicación RS485 y Panel de Operación Básico.

9

*Módulo Host PLC - Siemens*

S7-200 SMART SR30

（AC/DC/Relé）18 Entradas / 12 Salidas Integradas; Comunicación RS485 Incorporada 1

Puerto/Puerto de Programación; Interfaz Ethernet TCP/IP estándar integrada, conveniente para conectar con computadoras

Comunicación y redes, no se necesitan cables de descarga PPI separados ni módulos de red. Ampliable通

Usa una tarjeta microSD.

10

*Módulo Host PLC - Siemens*

S7-200 SMART SR40

（AC/DC/Relé）24 Entradas / 16 Salidas Integradas; Comunicación RS485 Incorporada 1

Puerto/Puerto de Programación; Interfaz Ethernet TCP/IP estándar integrada, conveniente para conectar con computadoras

Comunicación y redes, no se necesitan cables de descarga PPI separados ni módulos de red. Ampliable通

Usa una tarjeta microSD.

11

*Siemens

Cantidad de Módulo Módulo EM AM06

Entrada analógica de 4 vías, salida analógica de 2 vías, acepta señales DC 0-10V y 4-20mA

12

*Siemens

Inversor 0.37 kW

SINAMICS Potencia 0.37 kW Tiene 60 segundos 150% Sobrecarga Interfaz de E/S No Filtrada: 4 DI, 2 DO, 2 AI, 1 AA Bus de Campo: USS/MODBUS RTU Equipado con BOP Clase de Protección IP20/UL Abierto

23

*Módulo de motor trifásico

Motor asíncrono trifásico: Potencia 180W, Voltaje 380V, Corriente 0.4A, Frecuencia 50HZ, Conexión Estrella/Triángulo, Velocidad 1400r/min

13

*Pantalla táctil

Utiliza una CPU de alta velocidad de 400 MHz, lo que hace que las capacidades de procesamiento de datos sean más potentes, la velocidad de transmisión de comunicación sea más rápida y el cambio entre múltiples páginas sea más fluido; potente software de configuración proporcionado de forma gratuita

（1）Tamaño de LCD: 7” TFT

(2) Resolución: 800*480 píxeles, 65536 colores, pantalla panorámica 16:9

(3) Brillo: 250 cd/m²

（4）Retroiluminación: LED de alto brillo, ajustable según sea necesario, de bajo consumo y más respetuoso con el medio ambiente;

(5) Pantalla táctil: Red resistiva de 4 hilos

(6) Memoria: 128M FLASH + 64M SDRAM

(7) Descarga de Programa: 1 ESCLAVO USB

（8）Dimensiones generales: 204*150*37mm

(9) Tamaño del agujero de instalación: 192*138mm

(10) Peso: 1.3kg

14

Módulo Experimental PLC—MK1

Control de nivel de agua de la torre de agua

Control de Suministro de Agua de la Torre de Agua

Control de Máquina Expendedora

15

Módulo Experimental PLC—MK2

Control automático de brazo robótico

Control Automático de Trenes de Laminación

16

Módulo Experimental PLC—MK3

Dispensación automática de ingredientes

Control de Cinta Transportadora Nivel 4

Control de clasificación de correo

17

Módulo Experimental PLC—MK4

Máquina de moldeo automática

Control Automático de Electrodeposición

Control de la Línea de Ensamblaje

18

Módulo Experimental PLC—MK5

lavadora automática

Control de Equipo de Mezcla de Líquidos

19

Módulo Experimental PLC—MK6

Control de motor paso a paso

Control de semáforos

20

Módulo Experimental PLC—MK7

Zumbador

fuente musical

21

Módulo Experimental PLC—MK8

Control de Selección Rápida del Cargador de Herramientas (Motor Paso a Paso Físico)

22

Módulo Experimental PLC—MK9

La Luz de la Torre del Cielo

Control de tubo digital

24

*Guía de riel del motor DS, sistema de medición de velocidad y módulo de visualización de velocidad

Incluye un motor asíncrono trifásico, un sistema de medición de velocidad, un tacómetro digital y rieles guía para fijar el motor, etc., proporcionando una señal de retroalimentación de voltaje. Capaz de realizar diversos entrenamientos prácticos de velocidad y posicionamiento en bucle abierto/cerrado.

25

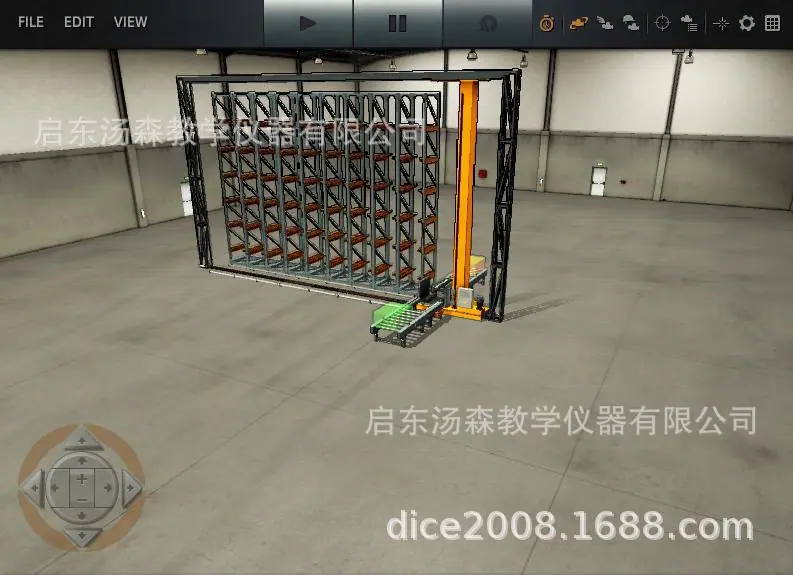

*Sistema de Enseñanza Industrial Virtual Interactivo 3D（Configuración de la Máquina del Maestro）

l Adopta nueva tecnología de motor de grado para juegos Direct3D,No configurable, no flash, software de perspectiva no fija, logra escenas dinámicas 3D del sitio industrial inalcanzables por la tecnología tradicional, y efectos de sonido 3D realistas. Logra una refrescante sensación de presencia en el sitio industrial. Los usuarios pueden caminar libremente por la escena, cambiar de perspectiva y observar objetos.

l Utiliza tecnología de motor físico, permitiendo que los objetos en la escena sean interactivos, y los usuarios pueden interactuar con los objetos en la escena, soportando una serie de características físicas realistas como colisión y gravedad, haciendo la escena excepcionalmente realista.（Se requiere una demostración in situ de esta función）

l Integrado con más de 40 componentes industriales, que incluyen cintas transportadoras, alineadores de eje delantero, alineadores de ruedas, empujadores, palets, transportadores de rodillos, transportadores de carga, mesas giratorias, sensores capacitivos, sensores inductivos, sensores de reflexión difusa, sensores retroreflectantes, grupos de luces, indicadores luminosos, elevadores, plataformas elevadoras, sistemas de recogida y colocación, soportes, grúas torre, escaleras, barandillas, pasamanos, etc.Se requiere una demostración in situ de esta función）

l Los usuarios pueden realizar edición 3D de forma arbitraria, no por configuración, y crear sus propias escenas industriales, tan simple como bloques de construcción.（Se requiere una demostración in situ de esta función）

Hay 20 escenas preestablecidas para que los usuarios las consulten y las llamen.

26

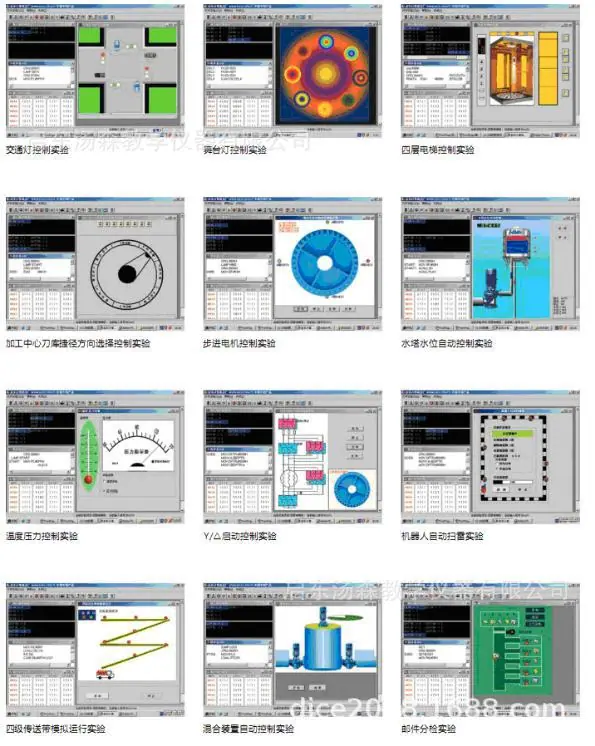

*Módulo Experimental Innovador DAQ

(Se requieren certificados relacionados con el software para probar la autenticidad)

1. 1. Interfaz USB con chip de aislamiento optoacoplador.
2. 2. Viene con software de computadora de nivel superior, que presenta una rica interactividad. El software de computadora de nivel superior puede proporcionar respuestas correspondientes en tiempo real cuando la computadora de nivel inferior está operando. Puede completar 15 tipos de experimentos de bucle abierto y bucle cerrado.
3. 3. Visualización en tiempo real del estado de cada interfaz, proporcionando una comprensión clara del código en ejecución.

Se pueden completar quince proyectos de experimento de control:

1、Control automático de semáforos
2、El robot barre minas terrestres automáticamente
3、Control de Selección de Dirección de Acceso Directo del Cargador de Herramientas del Centro de Procesamiento
4、Control de la Unidad del Motor Paso a Paso
5、Control de Iluminación Artística de Escenario
6. Control de un elevador de cuatro pisos
7、Experimento de Control de Pantalla de Tubo Digital LED
8. Control del Arranque Y/Δ del Motor de CA

9. Control Automático de Equipos de Mezcla de Líquidos
10. Control automático del nivel de agua de la torre de agua
11. Ejecución de Simulación de la Banda Transportadora de Cuarto Nivel
12、 Simulación del Sistema de Clasificación de Correo
13、 Experimento de Analizador Lógico Digital
14. Experimento de Temperatura y Presión
15、 Sistema de detección automática de conexión

27

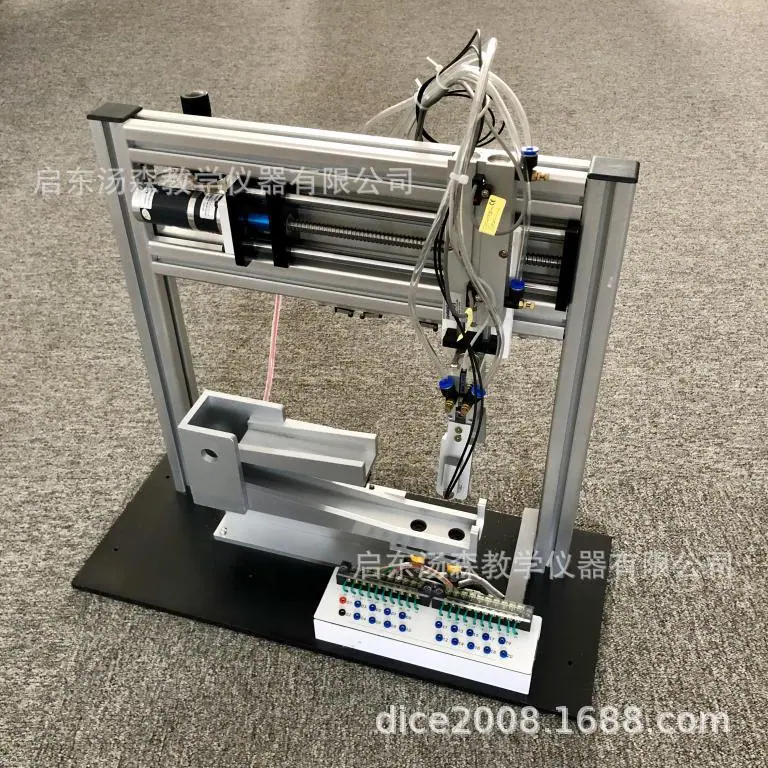

*Dispositivo Inteligente de Manejo de Materiales

1. 1. Estructura de marco de aleación de aluminio, con una base de placa de acero de alta calidad
2. 2. Mecanismo robótico de movimiento lineal de dos ejes
3. 3. Mecanismo de Detección del Sensor
4. 4. Función de protección limitada
5. 5. Conectar al mecanismo de alimentación
6. 6. Mecanismo de Control Neumático
7. 7. El dispositivo consta principalmente de un manipulador de tres grados de libertad, un mecanismo de alimentación, componentes neumáticos, un marco y varios sensores.
8. 8. El movimiento horizontal del manipulador está compuesto por un motorreductor de CC, un husillo de bolas y un riel guía. La dirección vertical está compuesta por un cilindro de simple vástago de doble efecto y un riel guía de doble vástago. La acción de agarre del manipulador se completa mediante un cilindro de tipo pivote. Cada uno de los cilindros anteriores está equipado con un sensor magnético para la detección de posición. El mecanismo de alimentación, además de recibir materiales cíclicamente, también cuenta con dos sensores fotoeléctricos. La pinza está equipada con un sensor de fibra óptica que puede detectar la presencia de material y reconocer su color.

28

*Bomba de aire

Bomba de Aire Silenciosa Compartida de Laboratorio

29

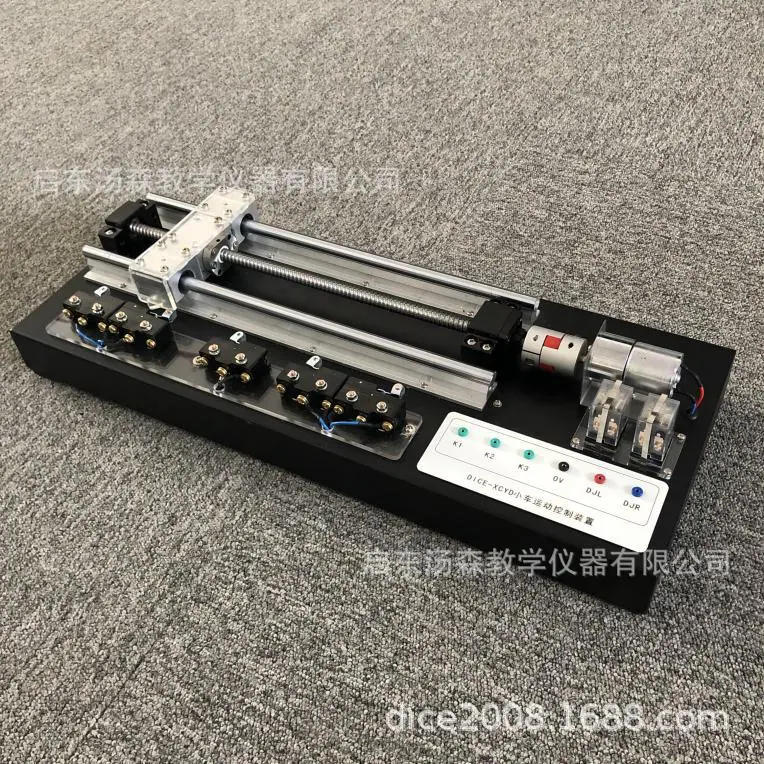

*Módulo de movimiento alternativo para coche pequeño

Módulo de movimiento alternativo para vehículos pequeños, estructura de aleación de aluminio de alta calidad, compuesto por un motor de CC con engranajes, husillo de bolas y riel guía. Equipado con sensores de cuatro vías y dos posiciones o cuatro juegos de interruptores de límite. Proporciona función de protección contra apagado por sobrecarrera.

30

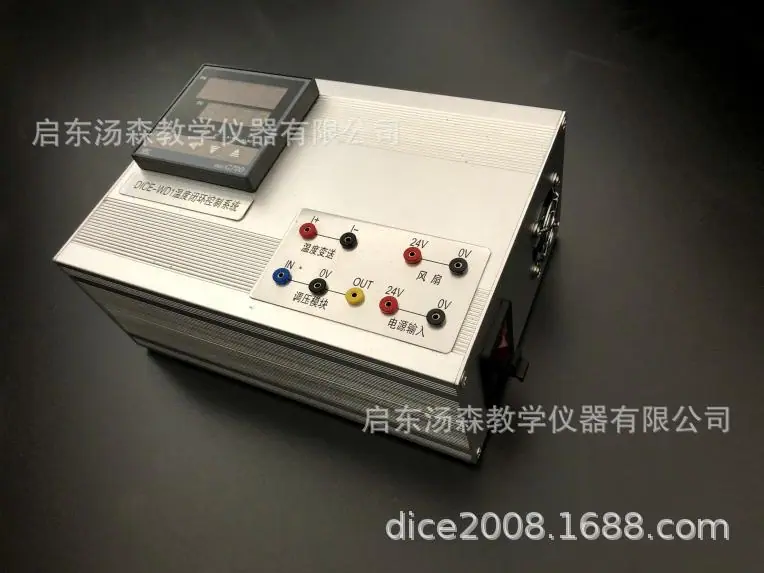

*Sistema de Control de Bucle Cerrado de Temperatura PID

El sistema consta de los siguientes componentes: sensor de temperatura y transmisor correspondiente, dispositivo regulador de voltaje (SSR), fuente de calor, ventilador de enfriamiento, controlador de temperatura inteligente, módulo de voltaje ajustable manualmente, etc. En conjunto con un PLC y módulos analógicos, se pueden realizar experimentos de control de temperatura de bucle cerrado PID.

Nota: El módulo AD/DA necesita ser configurado para el uso de este módulo.

31

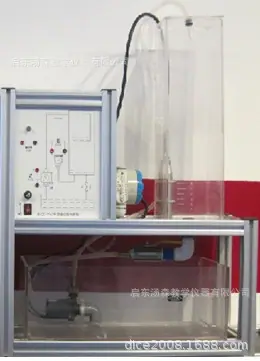

*Sistema de control de nivel de líquido de un componente YW

usarEstructura de marco de aleación de aluminio de grado industrial,Procesamiento de materiales que no son lámina metálica. Especificación de aleación de aluminio 30*30 mm.

Dimensiones generales: 520×200×660 mm

Compuesto por componentes como un tanque de agua acrílico, lavabo, bomba de agua, sensor de presión de nivel de líquido, válvula de control, tuberías de agua y una fuente de alimentación conmutada de 24V.

(1) Tanque de agua, comedero: Hecho de material acrílico transparente de 7 mm de espesor, la parte frontal del tanque de agua está marcada con una escala de nivel de agua y hay un comedero de amortiguación en el interior.

（2）Bomba de agua: CC de 24 V, sin escobillas de CC, accionamiento magnético,Control de flujo de velocidad ajustable;Altura manométrica estática 6 metros; Caudal máximo 960 L/H; Vida útil superior a 20000 horas;Tiene función automática de protección contra funcionamiento en seco;Nivel de protección: IP68。

（3）Sensor de presión de nivel de líquido:

Circuito totalmente cerrado, con funciones a prueba de humedad, anticondensación y a prueba de fugas; Forma y rango de medición 0～1～200mH2O

Sobrecarga permitida: 2 veces la presión a escala completa

Temperatura de funcionamiento: -20～80℃

Compensación de temperatura: -10～70℃

Temperatura de almacenamiento: -40～80℃

Señal de salida: sistema de tres hilos (0～5)V

Fuente de Alimentación: 15～36 VCC (Voltaje Nominal 24VCC)

Material de la carcasa: Acero inoxidable 304 Junta tórica Caucho de flúor

Cable: Cable dedicado impermeable y transpirable

Nivel de protección: IP68 (parte del sensor de presión)

（4）Fuente de alimentación conmutada: Configure una fuente de alimentación conmutada de alto rendimiento de 24 V CC/1,5 A.

Nota: El módulo AD/DA necesita ser configurado para el uso de este módulo.

32

*Modelo de control automático para la apertura y cierre de puertas de almacén

El modelo de control automático para la apertura y cierre de puertas de almacén consta de los siguientes componentes: una placa de circuito impreso de una cara para el cableado de control (100 mm * 70 mm * 2 mm), interruptores de límite, interruptores fotoeléctricos, un motor de CC con engranajes, relés, interruptores de botón con teclas planas, un marco acrílico transparente con terminales de cableado chapados en oro personalizados, etc.

33

*Modelo de control automático del dispositivo de alimentación para el horno de calentamiento

El modelo de control automático del dispositivo de alimentación del horno de calefacción consta de las siguientes partes:

Interruptor de límite, motor de CC con engranajes de 24 V CC, motor lineal de 24 V CC, relé,

Interruptor de botón con llave, terminales de cableado chapados en oro personalizados, base del motor, tornillo de avance, marco de acrílico, etc.

34

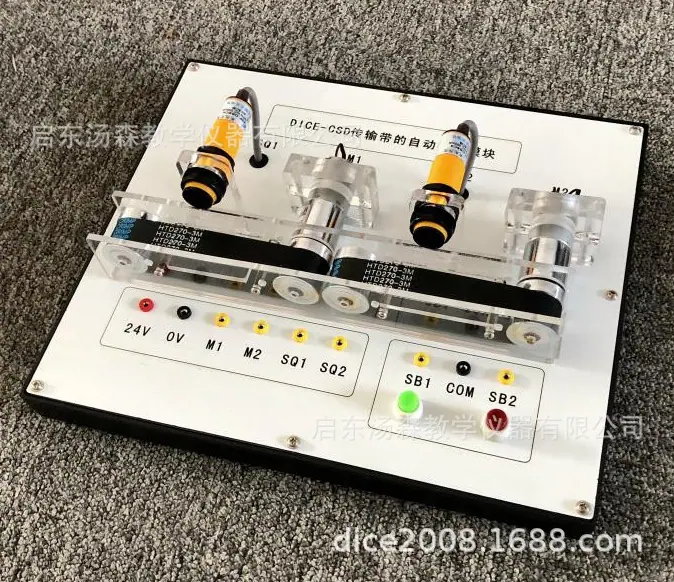

* Modelo de control automático de cinta transportadora

El modelo de control automático de la banda transportadora consta de las siguientes partes: interruptor fotoeléctrico, motor de CC con engranajes de 24 V CC, relé de 24 V CC, interruptor de botón pulsador con llave plana, terminales de cableado chapados en oro personalizados, base del motor, banda transportadora, componentes acrílicos, etc.

35

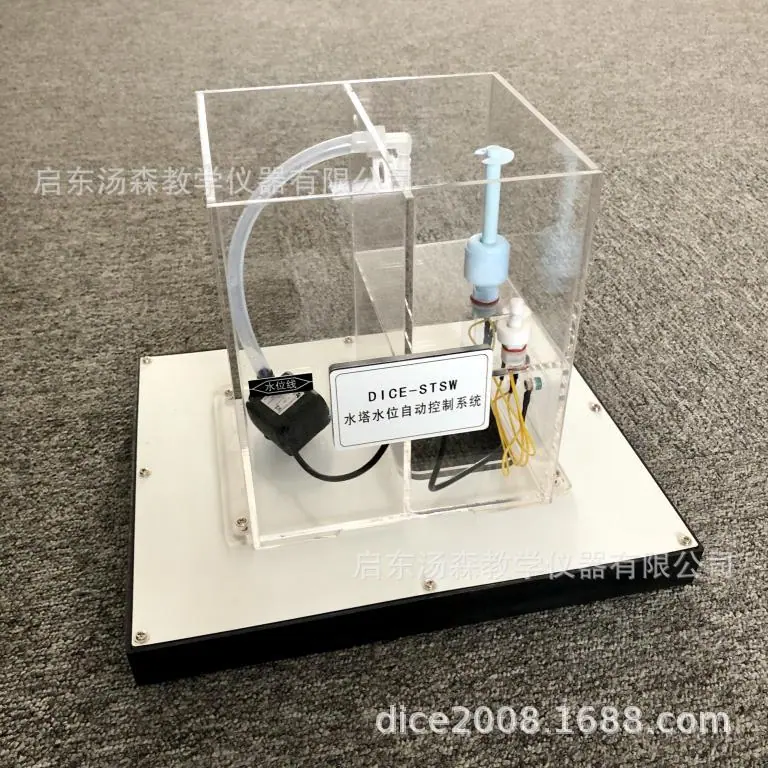

*Modelo de control automático para el nivel de agua de la torre de agua

El modelo de control automático para el nivel de agua de la torre de agua consta de las siguientes partes: interruptor de nivel de líquido, mini bomba de agua CC de 24 V, relé de 24 V CC, interruptor de botón con llave plana, terminales de cableado chapados en oro personalizados, componentes acrílicos transparentes, etc.

36

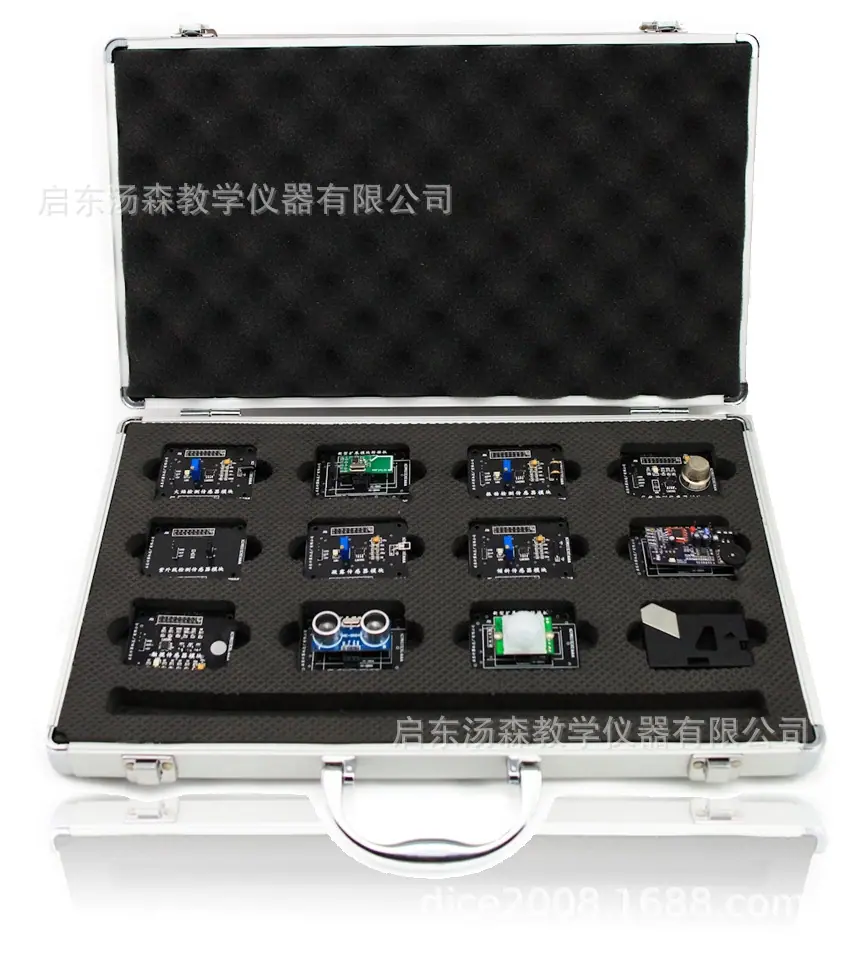

*Kit de Módulo Sensor de Sistema Microcontrolador Innovador

Configure la placa del módulo host del microcontrolador DICE-SXB01, incluyendo interfaz de comunicación USB, interfaz de comunicación RS232, módulo de adquisición AD serie, módulo de alarma, módulo de amplificación de señal, módulo de entrada digital de 8 grupos, módulo de salida digital de 8 grupos, módulo de pantalla LCD, módulo de voltaje ajustable, módulo de programación en línea, proporciona módulo de doble voltaje, área de expansión de módulos de sensores (ampliable con los siguientes módulos de sensores):

1. 1. Módulo Sensor de Detección de Inclinación: Inclinar 30~45 grados, nivel bajo activo;
2. 2. Módulo sensor de detección de gel: Cuando la humedad relativa alcanza el 94% de HR o más,resistenciaaumentará rápidamente, y cuando la humedad relativa alcance el 100% HR, el valor de resistencia tenderá hacia ∞;
3. 3. Módulo Sensor de Detección Táctil: Electrodos de interruptor táctil más circuitos de amplificación, conformación y comparación, produciendo finalmente una señal TTL;
4. 4. Módulo sensor de detección de llama: Tiempo de respuesta de detección de llama < 1s;
5. 5. Módulo sensor de detección UV: (UVA, rango de longitud de onda 420 nm-320 nm) y ultravioleta de onda media (UVB, rango de longitud de onda 320 nm-275 nm);
6. 6. Módulo de Sensor de Detección de Gas: Adecuado para dispositivos de monitoreo de gas licuado de petróleo, butano, propano, metano, alcohol, hidrógeno, humo, etc., detectando gases inflamables, humo de 300 a 10000 ppm módulo de sensor de detección de vibraciones;
7. 7. Módulo Sensor de Detección de Vibración: Salida de señal dual;
8. 8. Módulo de medición de distancia ultrasónico: Ángulo 15 grados, distancia 2 cm ~ 4 m;
9. 9. Módulo de Detección Digital de Intensidad de Luz: Convertidor AD de 16 bits integrado, rango de iluminancia: 0-65535 lx, protocolo de comunicación IIC estándar NXP;
10. 10. Módulo de Comunicación de Datos Inalámbrica: Opera en la banda de 2.4~2.5GHz. El consumo de corriente es de 9.0mA en modo de transmisión a una potencia de transmisión de -6dBm y 12.3mA en modo de recepción;
11. 11. Módulo sensor infrarrojo para cuerpo humano: Distancia de detección de 3 a 7 metros, ajustable mediante potenciómetro;
12. 12. Módulo Sensor de Detección de Polvo: Puede detectar sensiblemente partículas con un diámetro de 1 micrómetro o más. El calentador incorporado permite la succión automática de aire.

37

Cable de Programación de PLC

Cable de descarga de programación PLC a juego

38

Cable de conexión experimental

Cables de conexión experimentales a juego: Cables de conexión experimentales a juego de varias especificaciones y tamaños, los conectores metálicos tienen forma cónica, se giran para enchufar y tienen alto contacto y fiabilidad.

39

Guía Experimental y Software

Proporcione manuales de guía experimental y software de programación coincidentes proporcionados por los distribuidores de PLC.
