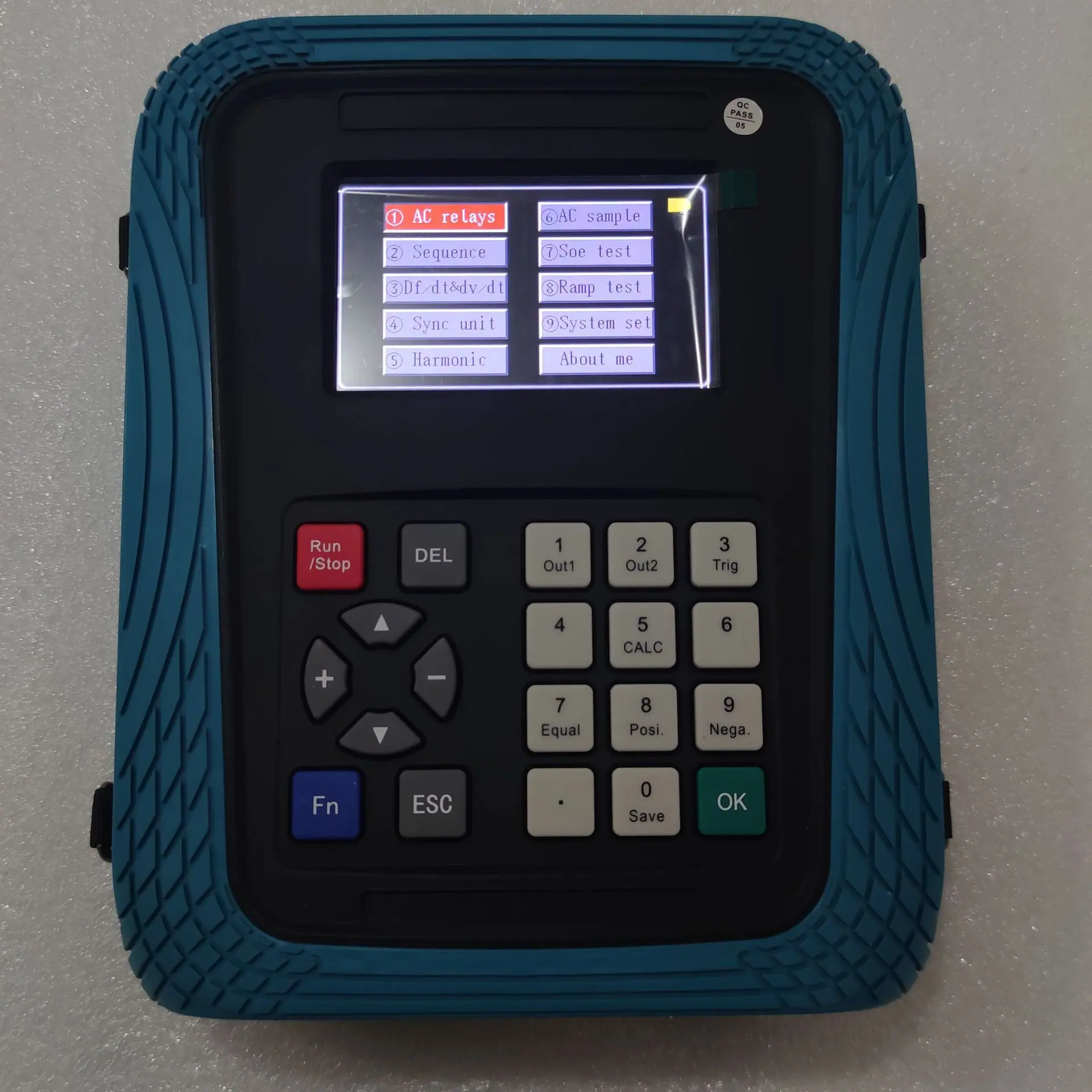

Probador Portátil de Protección de Relés, Equipo Especial para Calibración de Protección de Relés, Probador de Protección de Relés Trifásico, Tipo de Mano

Número de producto

HZJB-1700

Salida de voltaje de CA

4 vías: 0-130 V ajustable continuamente, predeterminado 66 V

Precisión de salida

Precisión: error de precisión de 0 a 5 V ≤ ± 2 mV, error de precisión de 5 V a 120 V ≤ ± 0,1 % ± 2 mV; Resolución: 1 mV

Capacidad de carga

≥30 VA/fase

Tiempo de respuesta

Voltaje 5 V~130: THD% ≤ 0,5 %, tiempo de subida y bajada de voltaje inferior a 100 µs

Fase

0-360° ajustable continuamente; precisión 0,2°; resolución 0,1°

Salida de corriente CA

3 vías: 0-10 A

Precisión de salida

Precisión: 0,2~0,5 A, error ≤2 mA, 0,5~10 A, error de precisión ≤0,1 % ±2 mA; resolución: 1 mA

Tiempo de salida actual

La fórmula de cálculo del tiempo de salida de corriente T330 es la siguiente:

(Ia*Ia+Ib*Ib+Ic*Ic)*t = 600

Los tiempos de salida de configuración de corriente típicos son los siguientes:

Ia=1A, Ib =0A, Ic=0A el tiempo de salida es de 600 segundos

El tiempo de salida Ia=1A, Ib=1A, Ic=1A es de 200 segundos

El tiempo de salida Ia=5A, Ib=5A, Ic=5A es de 90 segundos

El tiempo de salida Ia=10A, Ib=10A, Ic=10A es de 6 segundos

Capacidad de carga

≥20 VA/fase

Tiempo de respuesta

Corriente 0,5 A ~ Imax: THD% ≤0,5 %; el tiempo de subida y bajada de corriente es inferior a 100 µs

Fase

0-360° ajustable continuamente; precisión 0,2°; resolución 0,1°

Frecuencia de salida

0-650 Hz, puede simular el 11º armónico

Exactitud

Rango de frecuencia: 10-65 Hz precisión <1 MHz; 65 Hz ~250 Hz precisión <10 MHz

Volumen de entrada y salida

Monto de apertura:Voltaje de aislamiento bidireccional 500 V, el contacto abierto es compatible con un potencial de 32 V ~ 250 V, reconocimiento automático de polaridad;

Cantidad：Tipo de salida bidireccional: salida optoacopladora, resolución de tiempo 0,1 ms.

adaptador

CC 16,8 V 5 A

Batería incorporada y duración de la batería

Batería de litio incorporada de 20 A; 8 horas de uso normal

Tamaño y peso del instrumento

Menos de 2,75 kg (portátil) Tamaño: 255 x 210 x 78 (mm)
