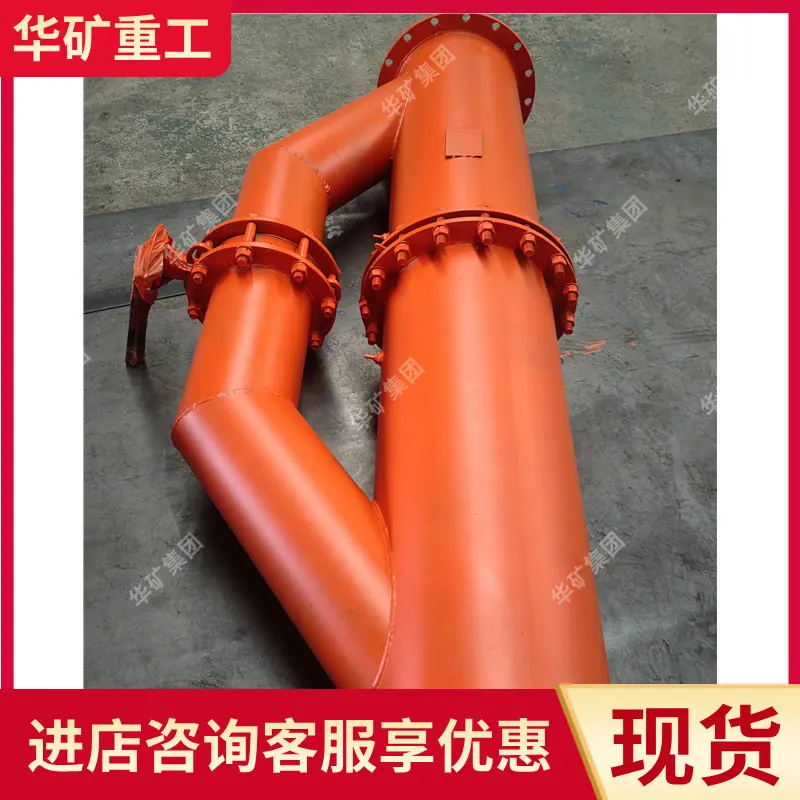

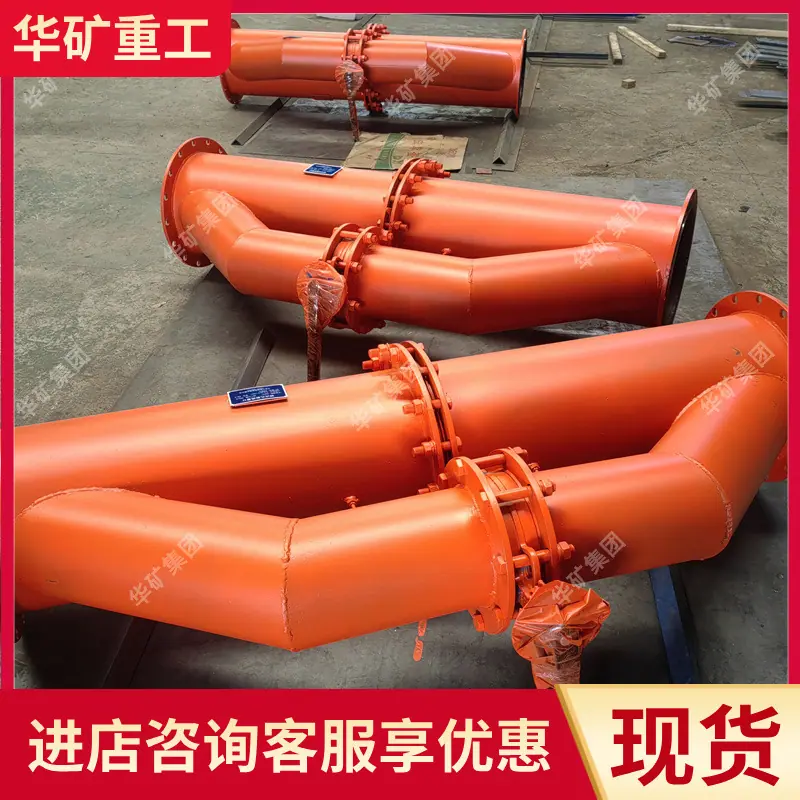

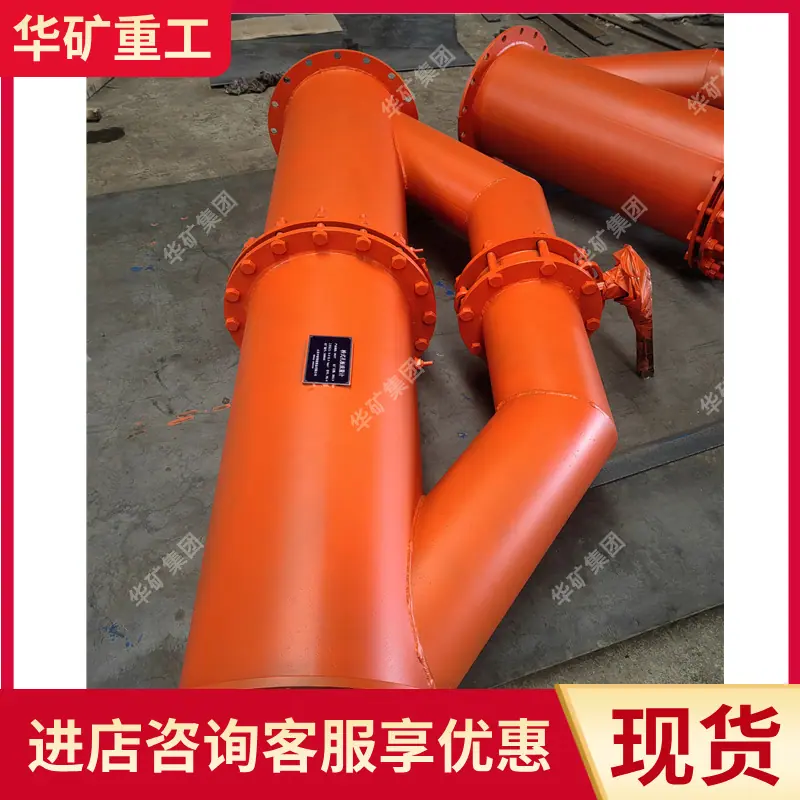

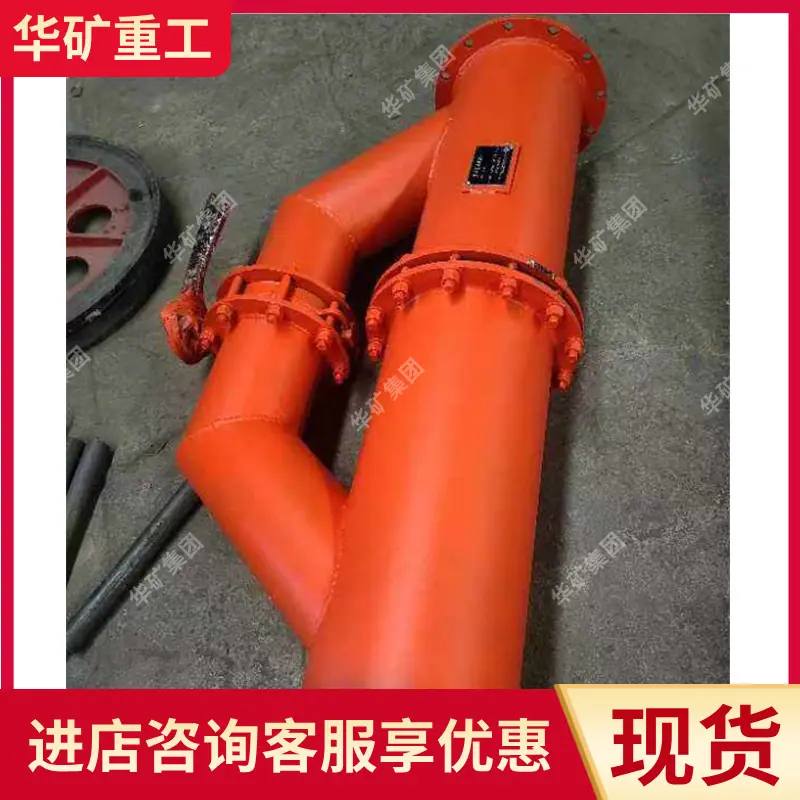

Medidor de Flujo con Placa de Orificio de Conexión por Brida, Resistente a Altas Temperaturas y Corrosión, Medidor de Flujo con Placa de Orificio Tipo Puente Dn100

1. Introducción del producto

Las placas de orificio y los medidores de flujo de orificio son accesorios diseñados específicamente para el drenaje de gas de minas de carbón en función de las características de las tuberías de drenaje de gas de minas de carbón. Tienen una estructura simple y son extremadamente convenientes de usar y calcular, lo que los convierte en los dispositivos más económicos para medir el flujo de gas.

2. Aplicación y principio de funcionamiento

El caudal de drenaje de gas de mina de carbón se mide mediante el método de toma de presión con relación de diámetro. Cuando un fluido que fluye continuamente pasa a través de un dispositivo de estrangulamiento en una tubería, su velocidad de flujo aumenta y aparece una diferencia de presión estática entre los lados aguas arriba y aguas abajo del dispositivo de estrangulamiento. Existe una relación constante entre el caudal y la diferencia de presión, por lo que el caudal de fluido se puede calcular midiendo la diferencia de presión.

3. Composición estructural

Una placa de orificio es una placa delgada circular con una abertura circular y simétrica con respecto al eje de la abertura. Para placas de orificio con diferentes diámetros de tubería, sus formas estructurales son geométricamente similares.

IV. Notas

1. Al instalar la placa de orificio en la tubería de extracción de gas, el orificio de la placa de orificio debe ser concéntrico con la tubería, su cara final debe ser perpendicular al eje de la tubería y la excentricidad debe ser inferior al 2%.

2. La pared interior de la tubería donde se instala la placa de orificio no debe tener desniveles, soldaduras, juntas, etc. dentro del rango de 2D (D es el diámetro interior de la tubería) antes y después de la placa de orificio.

3. La longitud recta de la tubería ascendente (entrada de fluido) del medidor de caudal de orificio es ≥20D, y la longitud recta de la tubería descendente (salida de fluido) es ≤10D.

4. Limpie regularmente el agua y la suciedad acumuladas delante y detrás de la placa de orificio, y reemplace la placa de orificio si está oxidada.

5. Cuando hay un cambio significativo en la cantidad de gas extraído, la placa de orificio correspondiente debe reemplazarse de acuerdo con el caudal.

5. Parámetros técnicos

El medidor de flujo de orificio de toma de presión diámetro-luz producido por nuestra fábrica es un dispositivo de estrangulamiento utilizado para medir la extracción de gas en minas de carbón. Tiene especificaciones completas, es fácil de instalar y mide con precisión. Los coeficientes se calibran con mediciones estándar antes de salir de fábrica.

Estándar de fabricación: GB/T 2624—93

Especificaciones: DN15～DN1000

Relación de apertura (β=d/D): β=0,2-0,75

Material: La placa perforada está hecha de acero inoxidable, y la sección de tubo recto está hecha de acero al carbono.

Presión de trabajo: 0.6～32.0 (Mpa)

Nota: La longitud del tubo de conexión horizontal se puede personalizar según los requisitos del cliente.

6. Modo de empleo

Instálelo en la tubería de extracción de gas en la dirección de la flecha en la tubería del producto, luego instale la tubería de presión y conecte la tubería de presión y la boquilla de presión del producto.
