Generador de señal de pulso, generador de señal de onda sinusoidal, pantalla digital Longwei TAG-101D
Cantidad
Coincidencias exactas a un precio más bajo
Productos similares a un precio más bajo

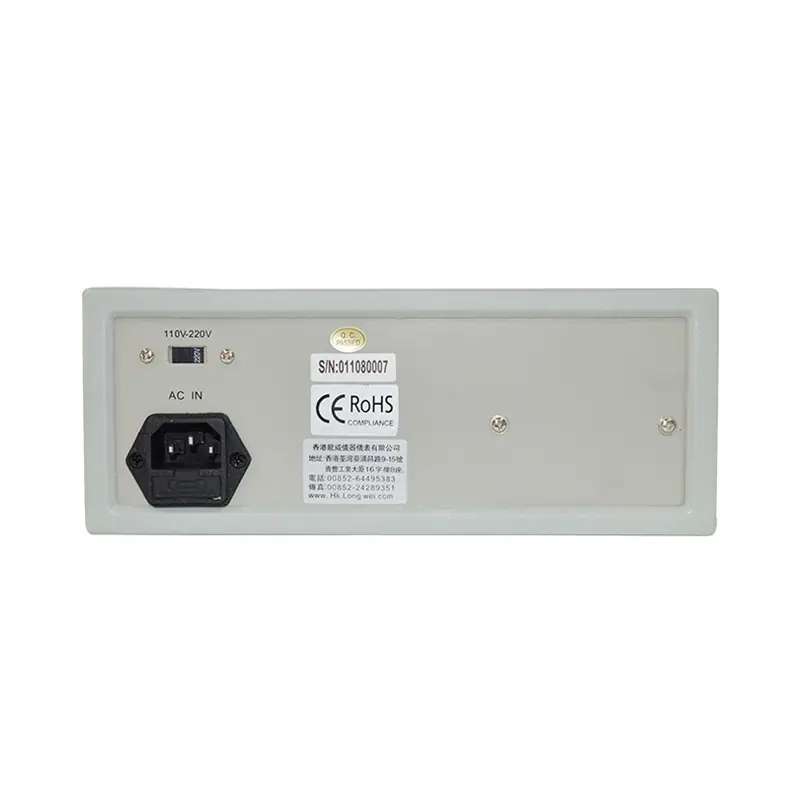

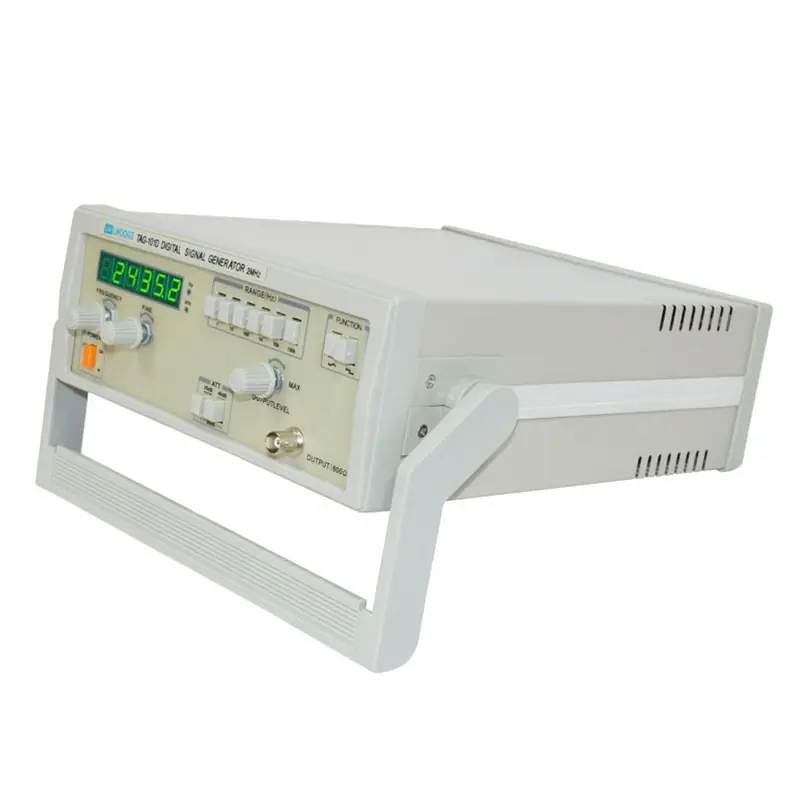

TAG-101DGenerador de Señales Digitales
Características:
1、Alta fiabilidad y circuito estable
2、Pantalla de frecuencia digital, operación conveniente
3、6Frecuencia paso a paso por0.2He Dao2megahercio
4、La salida alcanza cuando no hay carga5Valor cuadrático medio, mientras que en600Exceder la carga cuando欧2.8Fú (onda sinusoidal)
5、el nivel de salida puede ser2Atenuador de grupo como cada20 dB，40 dB,común60 dBAjuste o ajuste continuo mediante potenciómetro
6、Se puede elegir salida de onda sinusoidal o cuadrada
7、Rango de frecuencia generado:0,1 Hz ~ 2 MHz,Ajustable continuamente
8、Forma de onda de salida: onda cuadrada, onda sinusoidal
9、Atenuador de salida：0 dB、20 dB、40 dB、60 dB
10、Nivel de salida: en circuito abierto20Vp-p，50No menos de carga Ω10Vp-pvalor
11、Los tiempos de subida y bajada de la onda cuadrada no son mayores que35ns
12、La distorsión armónica total es menor que1%, característica amplitud-frecuencia100 kHzmenos que±0.3dB,1MHzArriba menos que±1 dB
13,ingresarC.A.Voltaje220 V（110 Vopcional)
14,Dimensiones:270×225×90mm
15, Peso: Aprox.2,5 kg
Generador de señales de baja frecuencia TAG-101
Características:
1、 El circuito fiable garantiza alta estabilidad y precisión.
2、 El panel vertical integrado garantiza la facilidad de uso del dispositivo
3、 Rango de frecuencia seleccionable de 10 Hz a 1 MHz, calibrado en cinco rangos en una esfera. En condiciones sin carga
Más de 5 Vrms, más de 2.8 Vrms con carga de 600 ohmios. El nivel de salida se puede ajustar en 10 dB mediante un atenuador de 6 rangos y ajuste de nivel.
Parámetros principales
|
Frecuencia de oscilación |
×1 rango: 10Hz-100Hz ×10 Rango: 100Hz-1KHz Rango x100: 1KHz-10KHz Rango ×1K: 10KHz-100KHz Rango ×10K: 100KHZ-1MHz |
|
|
Precisión de frecuencia |
±3%+1Hz |
|
|
Impedancia de salida |
600 Ω |
|
|
Atenuador de salida |
0 dB, 10 dB, 20 dB, 30 dB, 40 dB, 50 dB |
|
|
Características sinusoidales |
El voltaje de salida |
Efectivo 5V~6V |
|
Respuesta de frecuencia |
10Hz~1MHz：±0.5dB |
|
|
distorsión |
400Hz~20KHz：≤0.1% 100Hz~100KHz：≤0.3% 50Hz~200KHz：≤0.5% 20Hz~500KHz：≤1% 10Hz~1KHz：≤1.5% |
|
|
Características de la onda cuadrada |
El voltaje de salida |
≥10Vp-p |
|
Tiempo de ascenso/caída |
0.5μs |
|
|
ciclo de trabajo |
45：55 |
|
|
Rango de sincronización |
≤1%Vrms |
|
|
límite de presión de entrada |
15 V |
|
|
fuente de alimentación |
AC220V/110V±10% 50Hz/60Hz |
|
|
tamaño |
239×140×200 mm |
|
|
peso |
Aproximadamente 2,5 kg |
|
Generador de señales de alta frecuencia TSG-17
Características:
1、El diseño avanzado del circuito utiliza todos los componentes importados, asegurando una desviación de precisión extremadamente pequeña
2、 Genera frecuencia de señal 100KHz~150MHz, ±3% de tercer armónico hasta 450MHz
3、 Generar formas de onda: onda sinusoidal y onda modulada en amplitud
4、La señal de modulación dentro de 1KHz alcanza el 80% o el 100% de sobremodulación
5、La salida es RF/AM, la intensidad máxima de la señal es ≥10VP-P
6、La modulación externa se puede configurar arbitrariamente entre 50 Hz y 20 kHz.
Los parámetros principales
|
banda de frecuencia |
A: 100 kHz ～ 300 kHz B: 300 KHz ～ 1 MHz C： 1 MHz～3.2 MHz D: 3MHz ～10MHz E : 10MHz～35MHz F： 32MHz～150MHz |
|
Rango de frecuencia |
100 kHz ～ 150 MHz |
|
Precisión de frecuencia |
±5% |
|
Forma de onda de salida |
Forma de onda de la señal RF/AM |
|
Impedancia de salida |
600 Ω |
|
Salida de RF |
>100 Mvrms (frecuencia ≤35 MHz) |
|
Control de nivel |
1 mV ~ 100 mV |
|
Modulación externa |
150 Hz ~ 1,5 kHz AM 0-30 % ajustable |
|
entorno de trabajo |
50Hz~20KHz |
|
fuente de alimentación |
220 V/110 V ±10 % 50 Hz/60 Hz |
|
tamaño |
239×140×200 mm |
|
peso |
2,5 kg |

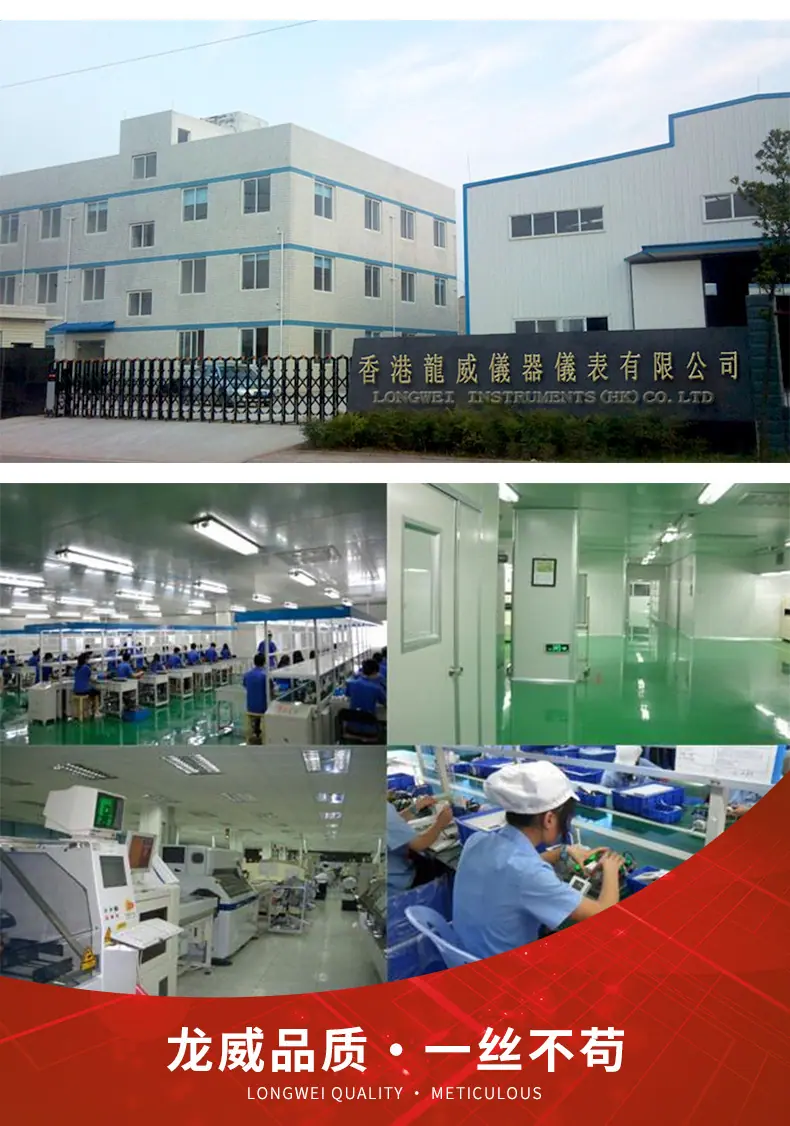

Hong Kong Longwei Instruments Co., Ltd. se estableció en 1996. Es una empresa basada en la tecnología que integra I+D, producción y ventas, especializada en la producción de más de 120 tipos de instrumentos de medición y enseñanza y equipos específicos para la industria como osciloscopios, probadores de corriente de fuga, fuentes de alimentación reguladas de CC, puentes digitales LCR, escáneres de audio, generadores de señales, milivoltímetros, probadores de cables, estaciones de soldadura, fuentes de alimentación fijas y más.
En los últimos años, con la mejora continua de la popularidad de la marca Longwei de instrumentos y medidores, y la expansión continua de la escala de producción de Longwei, la marca Longwei ha ganado cada vez más elogios y reconocimiento de usuarios nacionales y extranjeros. La empresa cuenta con un equipo profesional de investigación y desarrollo técnico y talentos de gestión, con excelentes capacidades de diseño de productos, control de procesos y métodos de prueba perfectos, proporcionando a los usuarios instrumentos de medición electrónicos de alta calidad. El área dedicada de la fábrica es de 32000 metros cuadrados, y los productos se venden lejos a las principales ciudades del país y del extranjero, así como a las áreas de Hong Kong, Taiwán y el Sudeste Asiático. Hay puntos de distribución y un grupo de profesionales de marketing en las ciudades del Delta del Río Perla. A lo largo de los años, el progreso tecnológico de la empresa, la gestión científica y la excelente conciencia de servicio han mejorado aún más el sistema de calidad. "La calidad Longwei es meticulosa", guiada por la tecnología avanzada y con las necesidades del usuario como objetivo, la empresa se mejora continuamente en el desarrollo, y proporcionar a los clientes una buena garantía de calidad es nuestra búsqueda inquebrantable.
Persona de contacto: Gerente Huang
Teléfono：86 0769 87727715
Teléfono móvil: 18938202688
Fax: 86 0769 82618128
Dirección: Edificio Longwei, No. 50 Duozailing, Estación Norte, Lincun, Ciudad de Tangxia, Dongguan, Guangdong, China
Código postal: 523710
