Zbz4.0 Dispositivo de Protección Integral de Señalización Lumínica Alcance de Uso Composición Estructural del Dispositivo Dispositivo

El dispositivo de protección integral de señalización de iluminación ZBZ4.0 es adecuado para el control de potencia de cargas de iluminación y señal de 127V en minas de carbón. Es un nuevo tipo de dispositivo de protección integral de señalización de iluminación. La fuente de alimentación y la carga de este producto se encienden y apagan utilizando relés de estado sólido de CA de alta potencia. El circuito se conecta Sin vibraciones mecánicas, sin chispas, sin interferencias electromagnéticas, rendimiento estable, seguro y fiable, y larga vida útil. Y cuenta con funciones de protección contra cortocircuitos, fugas a tierra y monitoreo de aislamiento de cables. El cuerpo del dispositivo y la carcasa están conectados mediante tipo enchufable, lo que es conveniente para la instalación, depuración y mantenimiento.

(1) La altitud no exceda de 2000m;

(2) La temperatura del medio ambiente no es superior a +40℃ ni inferior a -20℃;

(3) La humedad relativa del aire circundante no es superior al 95% (a +25°C);

(4) En lugares donde no haya vibraciones fuertes y la pendiente vertical no exceda los 15 grados;

(5) En un entorno sin gases y vapores suficientes para corroer el metal y destruir el aislamiento;

(6) Se puede usar en minas con riesgos de metano y polvo de carbón;

Voltaje de operación nominal del interruptor (V): 127
Unidad de medida de protección voltaje de trabajo (V): 127
Corriente operativa nominal del protector (A): 1-50A
Frecuencia nominal de operación (Hz): 50
Circuito de detección de fugas: Circuito de bloqueo de fugas
--Voltaje CC12V,
Actual＜2mA
Dimensiones (mm): 620*470*660

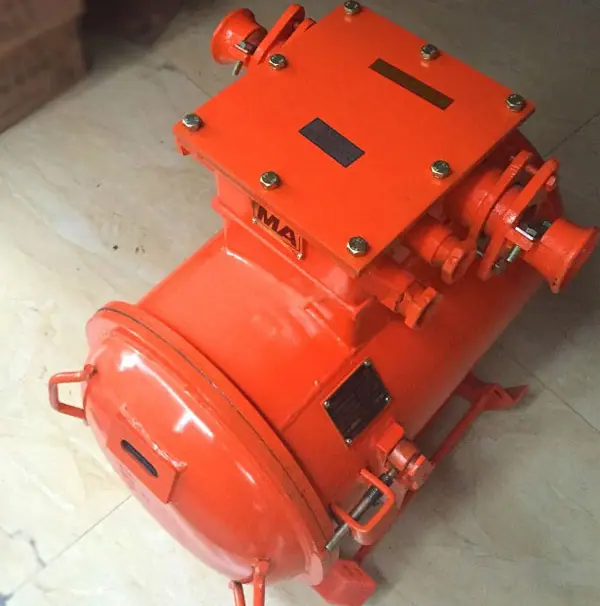

La carcasa a prueba de explosiones del dispositivo de protección integral de señalización luminosa ZBZ4.0 es cilíndrica con una base y una tapa sobresalientes. La tapa de la carcasa y la carcasa adoptan una estructura de tapa giratoria con parada. Hay una caja de conexiones en la carcasa para los cables de entrada y salida. El lado derecho de la carcasa está equipado con una manija para operar el interruptor de aislamiento y un botón de prueba para verificar si el sistema de protección contra cortocircuitos y fugas es efectivo. También cuenta con un dispositivo de enclavamiento mecánico fiable. Cuando el interruptor de aislamiento está cerrado, la tapa de la carcasa no se puede abrir; cuando la tapa de la carcasa está abierta, el interruptor de aislamiento no se puede cerrar. Hay una pequeña ventana transparente encima de la tapa, para que el indicador de estado se pueda observar desde el exterior. El mecanismo y la carcasa están conectados mediante una estructura deslizante, y la parte del circuito electrónico adopta un método de conexión enchufable en placa de circuito para facilitar el mantenimiento.
