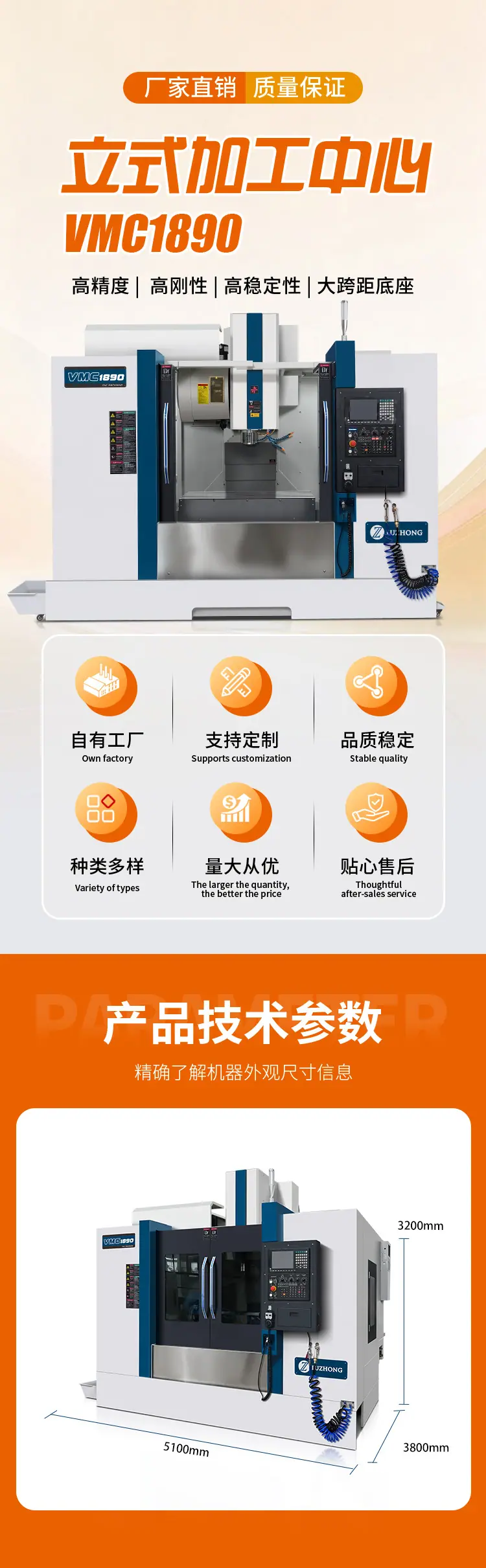

Centro de Mecanizado Vmc1890 Fresadora CNC

Nombre del dispositivo

Centro de mecanizado vertical

Fabricante

Shandong Ruzhong Machine Tool Manufacturing Co., Ltd.

Modelo del dispositivo

VMC1890L

Parámetros técnicos y especificaciones

Tamaño del banco de trabajo (longitud× ancho)

2000*900mm

Banco de trabajo portante

1600 kilogramo

viaje:incógnita

1800mm

Y

900mm

Z

600mm

Precisión geométrica

GB/T 18400.2-2010

Estándar de Precisión de Posición

GB/T 18400.4-2010

precisión de posicionamiento

0.0075mm

Repetibilidad

0.005mm

Número de ejes de control（X、Y、Z）

tres ejes

Potencia del motor del husillo

15-18.5kW

Orificio cónico del husillo/Forma del mango

BT50

Velocidad máxima del husillo

6000rpm

Método de Transmisión de la Caja del Husillo

Correa dentada síncrona

Distancia desde la cara final del husillo hasta la mesa de trabajomm

115-815mm

Distancia desde el centro del husillo hasta el riel guía de la columnamm

950mm

Velocidad de movimiento rápida (Eje X/Y/Z）

20/20/15metro/min

Velocidad de avance de corte (Eje X/Y/Z）

0-6000mm/min

Método del motor de accionamiento（Eje X/Y/Z）

Servo

Tipo de riel guía

Dos líneas y una dura

Capacitancia de máquina herramienta

20 kVA

Protector de Cierre

Protección completa

Método de Balanceo de Componentes de Husillo

Equilibrio dinámicoG1

Ranura en T (número de ranuras x ancho x espaciamiento)

5×22×165

Flujo de la bomba de enfriamiento

40 litros por minuto

Condiciones de trabajo del equipo

Aire comprimido para máquinas herramienta

0,5-0,7 MPa

Requisitos de energía

AC380V±10%  50HZ

Requisitos de temperatura ambiente

5°C～+40°C

Humedad relativa

20～80%

Dimensiones generales (longitud×ancho×alto)

5100*3800*3200 mm

Peso de la máquina (aprox.)

15000 kilogramo
