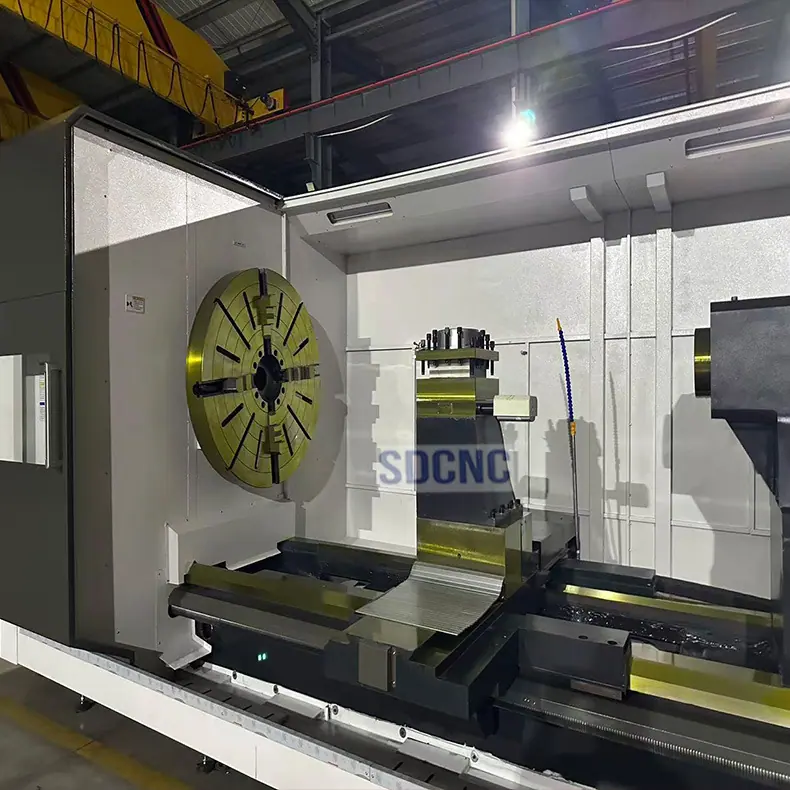

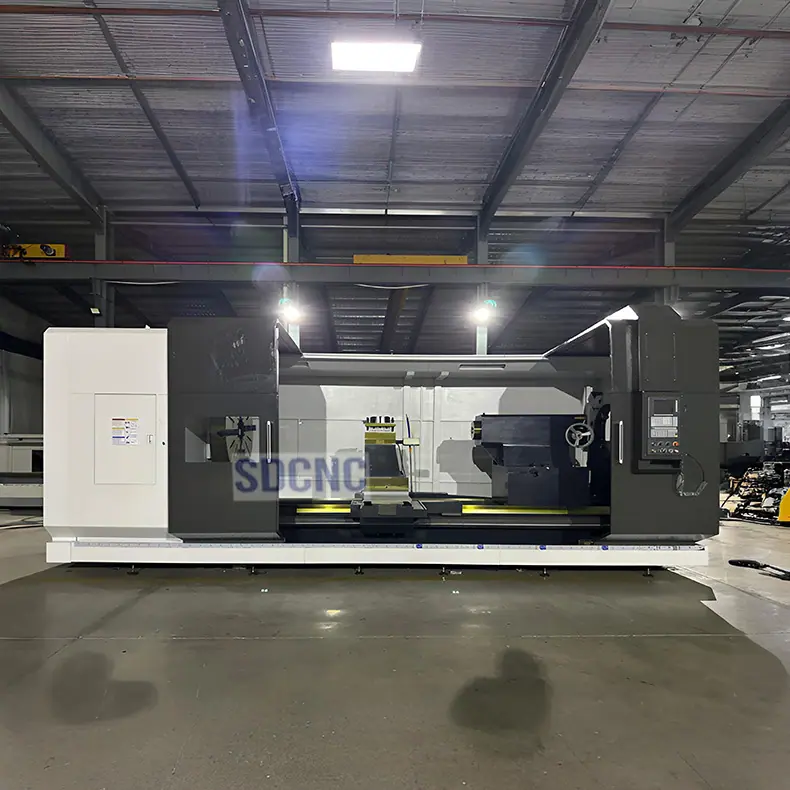

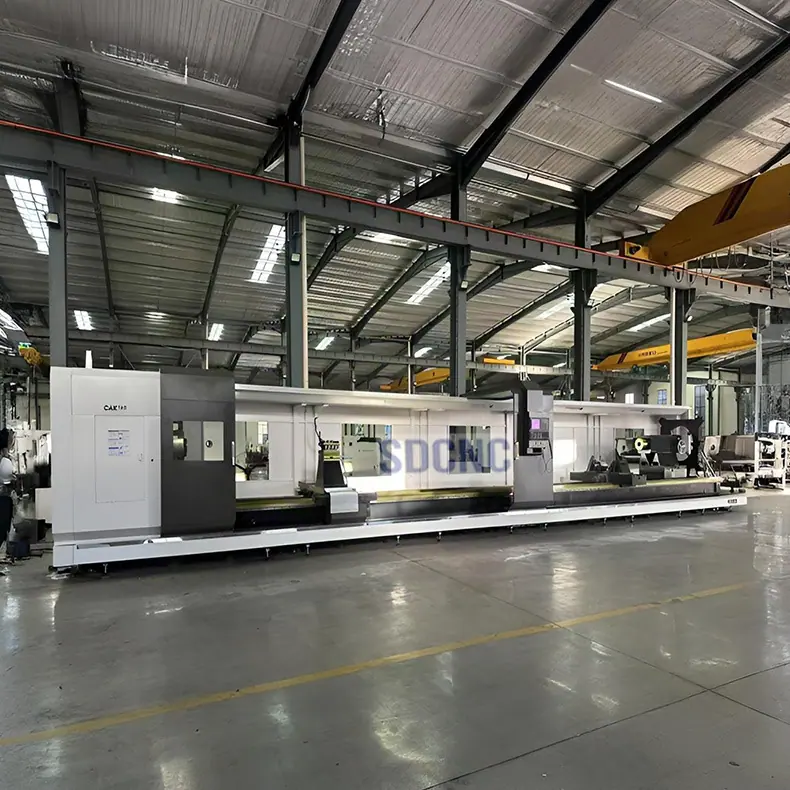

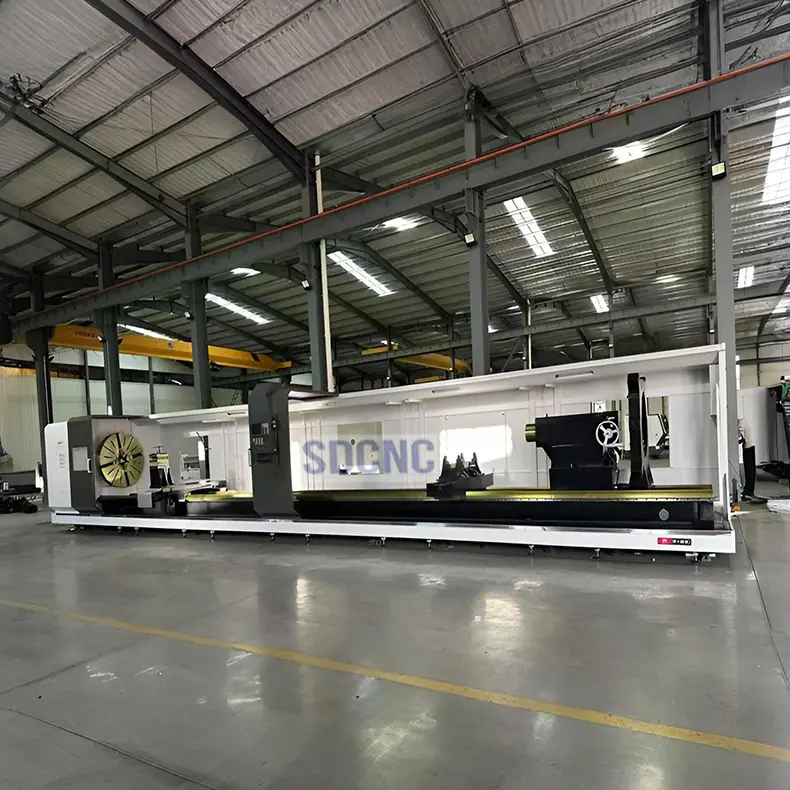

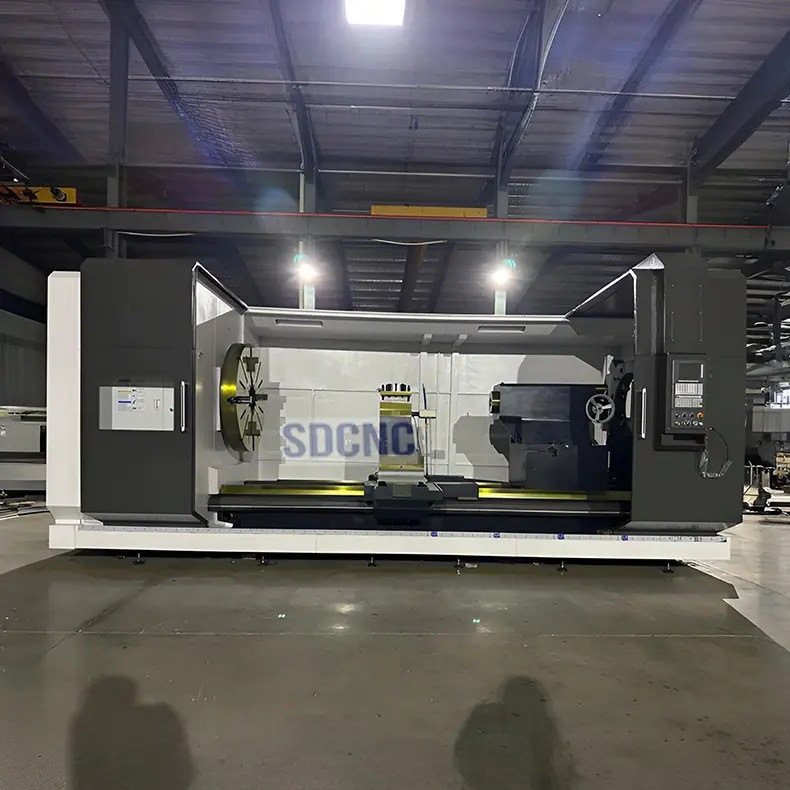

Torno CNC CK61160 Torno CNC Horizontal de Gran Escala para Procesamiento de Metal Torno Automático Integrado de Pie
Cantidad
|
proyecto |
Parámetros técnicos |
unidad |
CK61160 |
|
Rango de procesamiento |
Diámetro máximo de rotación del lecho |
mm |
1600 |
|
Diámetro máximo de rotación de la pieza de trabajo en el portaherramientas |
mm |
1200 |
|
|
Longitud máxima de la pieza de trabajo |
mm |
1500-10000 |
|
|
Ancho de la barandilla de la cama |
mm |
1100 |
|
|
Carga máxima de la pieza de trabajo |
|
10（T） |
|
|
Huso |
Código de extremo del husillo |
|
A2-15 |
|
Diámetro del orificio del husillo |
mm |
110（140） |
|
|
Cono frontal del orificio del husillo |
mm |
Métrico 120: 120 |
|
|
Rango de velocidad del husillo |
r/min |
3-200 |
|
|
Serie de velocidades del husillo |
|
Cambio mecánico de cuatro velocidades, regulación de velocidad continua |
|
|
Sistema de alimentación |
Rango de cantidad de alimentación vertical y horizontal |
mm/r |
56，0.1-12 |
|
Paso de tornillo |
|
12 |
|
|
Rango de rosca métrica |
mm |
44，1-120mm |
|
|
Rango de números de rosca en pulgadas |
mm |
40, 30-1/2 hilos/pulgada |
|
|
Rango de números de subprocesos del módulo |
mm |
46，0.5-60M |
|
|
Rango de números de rosca de paso de diámetro |
mm |
48，60-1/2 |
|
|
Deslice a alta velocidad |
mm/min |
3740 |
|
|
Porta cuchillos |
Recorrido horizontal máximo del soporte de la herramienta |
mm |
760 |
|
Carrera máxima del soporte de herramienta superior |
mm |
300 |
|
|
Sección de la barra de herramientas |
mm |
45x45 |
|
|
contrapunto |
Diámetro del manguito del contrapunto |
mm |
260 |
|
Recorrido del manguito del contrapunto |
mm |
300 |
|
|
Orificio cónico del manguito del contrapunto |
morse |
Métrico 80 1:20 |
|
|
potencia del motor principal |
kilovatios |
AC30（AC37kw） |
