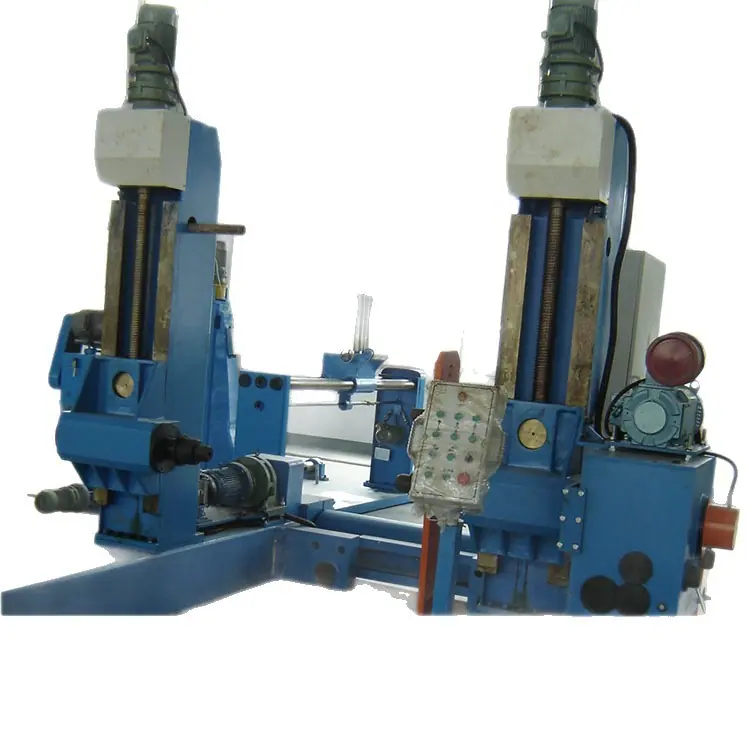

Este equipo se utiliza para el despliegue y recogida en tierra de diversos cables mineros.

Adecuado para bobinar y desenrollar cables de diferentes modelos con un radio de curvatura inferior a 55 mm. El ancho de bobina aplicable es de 1250—1950 mm, el diámetro de bobina es inferior a φ3150. El peso del cable a bobinar no supera las 18 toneladas. La bobina de cable se combina con la máquina principal.

El bastidor principal adopta una estructura de placa de acero soldada, con variador de frecuencia, funcionamiento estable y fiable, estructura de máquina compacta y buena rigidez, por lo que no se requiere cimentación para su uso.

La máquina enrolladora de cables adopta una estructura abierta, lo que significa que después de desacoplar el tambor del cable del eje de salida de accionamiento, el tambor se puede levantar, lo cual es conveniente y rápido.

Operado mediante el panel de control o el mando a distancia, solo se necesita una persona para la operación.

Tiene función de organización de cables, haciendo que los cables queden enrollados ordenadamente.

Al enrollar y desenrollar cables, se puede implementar la función automática de medición de longitud de cable para facilitar la gestión del uso del cable.

El carrete de alta resistencia tiene una estructura de placa de acero soldada, utiliza acero de norma nacional y es robusto y duradero.

El soporte del eje del carrete de la máquina principal es robusto y duradero, con baja resistencia a la fricción.

Método de control: Control V/F y control vectorial.

El controlador tiene un PLC incorporado para implementar la indicación de anomalías y alarmas, y está equipado con una pantalla táctil para mostrar el estado operativo y ajustar

Ejecuta todos los parámetros.

Proporciona funciones de protección como sobrecorriente, sobretensión, subtensión, sobretemperatura, pérdida de fase y sobrecarga.

Color del equipo: El cuerpo principal es naranja y los lados del equipo tienen franjas de advertencia.

Dirección de operación del equipo: De cara al equipo, colocar a la izquierda, retraer a la derecha.

Equipado con accesorios completos de elevación y montacargas.

Modelo de Producto           XM3150

Potencia nominal del motor de bobinado    ≥15KW

Potencia del motor de apertura y cierre        ≥1.5KW

Motor de elevación            ≥3.0kWX2

Motor de Caminata Motor Servo ≥1.5Kw

Velocidad de diseño            7 rpm  17 rpm  37 rpm

Accionamiento de bobina            Conversión de frecuencia

Voltaje de Operación CA 380/660V

Gran Fuerza de Tracción          ≥40kN

Rollo de gran capacidad φ3150mm

Ancho de rollo aplicable        1250~1950mm

Método de control: Panel de operación o control remoto

Precisión de medición de longitud de cable ≤200 mm

Peso de la Máquina Enrolladora de Carretes        3.6t

Peso del medidor          70 kg

Diámetro exterior del rollo            3150mm

Diámetro interior del núcleo del rollo            1500mm

Ancho del Rollo            1950mm

Carga Grande            ≥18t

Material en Rollo            Q235

Cable Aplicable Radio de Curvatura Menor a 55mm

Peso del cable enrollado        No superior a 18 t

Estructura Enrolladora de Carrete de Cable        Estructura Abierta

Función de tendido de cable mecánico Tiene

Método de Control Control V/F y Control Vectorial
