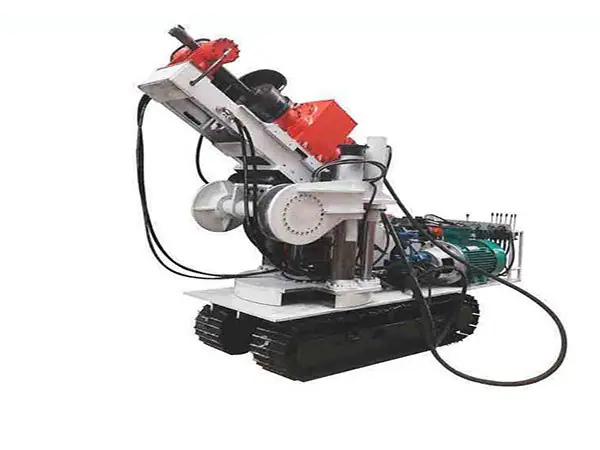

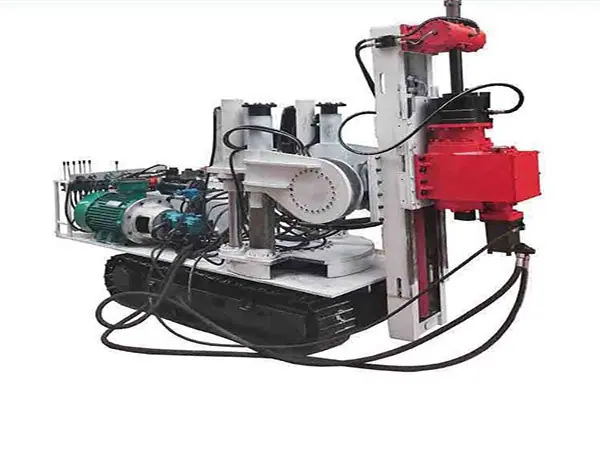

Introducción del producto de la plataforma de perforación de túneles sobre orugas totalmente hidráulica serie ZDY-LS para minas de carbón
Las perforadoras de túneles sobre orugas totalmente hidráulicas de la serie ZDY-LS para minas de carbón son ideales para la perforación de pozos de extracción en vetas de carbón quebrado y blando. Se utilizan principalmente para la construcción de pozos de extracción multicapa, pozos intercapa, pozos de exploración de agua y otros pozos en este tipo de veta. El amplio rango de ajuste del ángulo de inclinación, el ángulo azimutal y la altura del pozo son amplios, y su grado de automatización es alto. El dispositivo integrado de prevención de reventones en la boca del pozo evita la expulsión de carbón y polvo, y tiene la función de recolectar y reducir el polvo. Permite añadir varillas en el centro de una varilla de perforación de 1,5 m para mejorar la eficiencia de la operación. El módulo antideslizante automático integrado en el cabezal de potencia mejora la seguridad de la construcción.
Características de la plataforma de perforación de túneles sobre orugas totalmente hidráulica serie ZDY-LS para minas de carbón
1. Seguridad-------Utilizando aire comprimido como fuente de energía, es seguro y cómodo de usar.
2. Alta potencia y tamaño pequeño: puede moverse libremente en carriles estrechos y es fácil de mover, lo que reduce la intensidad de trabajo de los trabajadores.
3. Equipado con dos dispositivos giratorios, horizontal y vertical, para lograr operaciones de perforación a diferentes alturas y ángulos.
4. Gran fuerza de propulsión: el mecanismo de propulsión de la plataforma de perforación es impulsado por un motor y coopera con una transmisión de turbina para mejorar la eficiencia del trabajo.
Parámetros técnicos de la plataforma de perforación de túneles sobre orugas totalmente hidráulica serie ZDY-LS para minas de carbón
|
ZDY-750LS |
ZDY-1250LS |
ZDY-2300LS |
Profundidad de perforación (m) |
150 |
200 |
300 |
Diámetro de la tubería de perforación (m) |
42、50 |
50 |
63.5 |
Inclinación de perforación (°) |
360 horizontales, 360 verticales |
||
Velocidad de salida (r/min) |
105/300 |
80/170 |
70/160 |
Par de salida (Nm) |
750/280 |
1250/600 |
2300/1000 |
Fuerza de avance (kN) |
40 |
60 |
110 |
Fuerza de extracción (kN) |
30 |
45 |
80 |
Velocidad de alimentación normal (m/min) |
0-1.5 |
0-1.5 |
0-1.5 |
Carrera de alimentación (mm) |
850/650 |
850/650 |
850/650 |
Potencia del motor (kW) |
18.5 |
22 |
37 |
Tamaño del host (mm) |
2900*950*1600 |
2900*950*1600 |
2900*950*1600 |
Peso de la máquina (kg) |
Aprox. 3800 |
Aprox. 4200 |
Aprox. 4600 |
Velocidad de desplazamiento (m/min) |
18 |
18 |
18 |
Pendiente superable (°) |
20 |
20 |
20 |
Altura de construcción horizontal (°) |
1.4-1.9 |
1,43-1,95 |
1.49-2.01 |
Altura de construcción horizontal longitudinal (°) |
0,81-1,33 |
0,81-1,33 |
0,81-1,34 |
La superficie de la sección de trabajo no es menor que (ancho m*alto m) |
2.5*3 |
2.5*3 |
2.5*3 |
|
ZDY-1200LS |
ZDY-1900LS |
ZDY-3200LS |
Profundidad de perforación (m) |
200 |
300 |
350 |
Diámetro de la tubería de perforación (m) |
50, 63,5 |
63.5、73 |
63.5、73 |
Inclinación de perforación (°) |
360 horizontales, 360 verticales |
||
Velocidad de salida (r/min) |
80/210 |
90/250 |
90/250 |
Par de salida (Nm) |
1200/340 |
1900/680 |
3200/1150 |
Fuerza de avance (kN) |
40 |
80 |
80 |
Fuerza de extracción (kN) |
60 |
110 |
110 |
Velocidad de alimentación normal (m/min) |
0-1.5 |
0-1.5 |
0-1.5 |
Carrera de alimentación (mm) |
850/650 |
850/650 |
850/650 |
Potencia del motor (kW) |
22 |
37
|
45 |
Tamaño del host (mm) |
2900*950*1600 |
2900*950*1600 |
2900*950*1600 |
Peso de la máquina (kg) |
Aprox. 4200 |
Aprox. 4600 |
Aprox. 4800 |
Velocidad de desplazamiento (m/min) |
18 |
18 |
18 |
Pendiente superable (°) |
20 |
20 |
20 |
Altura de construcción horizontal (°) |
1,43-1,95 |
1.49-2.01 |
1.51-2.03 |
Altura de construcción horizontal longitudinal (°) |
0,81-1,33 |
0,81-1,34 |
0,81-1,35 |
La superficie de la sección de trabajo no es menor que (ancho m*alto m) |
2.5*3 |
2.5*3 |
2.5*3
|
