Medidor de Flujo de Cono en V Marca Shandong Fabricante Fábrica Directa de Medidores de Flujo de Cono Cotización de Venta

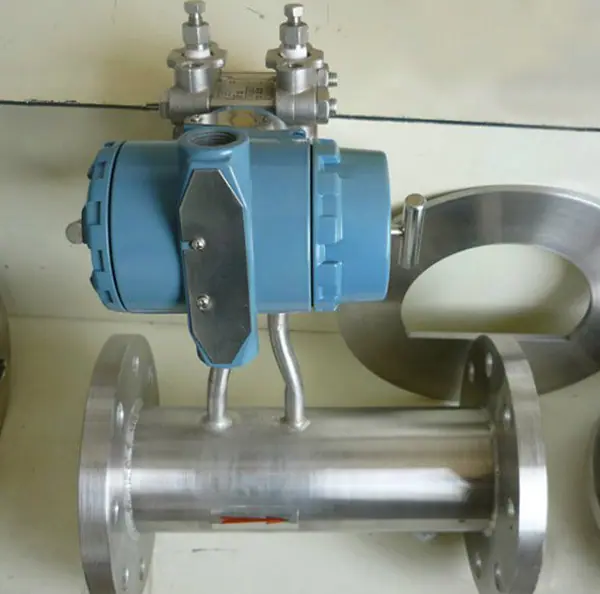

El caudalímetro de cono V es un novedoso caudalímetro de presión diferencial que utiliza el cono V para producir un efecto de estrangulamiento en el campo de flujo para medir el caudal. En comparación con las partes de estrangulamiento ordinarias, cambia la disposición del estrangulamiento de estrangulamiento central a estrangulamiento anular. En comparación con los caudalímetros de presión diferencial generales, los caudalímetros de cono V tienen las ventajas de alta precisión de uso a largo plazo, alta repetibilidad, condiciones de instalación limitadas, resistencia al desgaste, amplio rango de medición, adecuados para medios sucios y pequeña pérdida de presión.

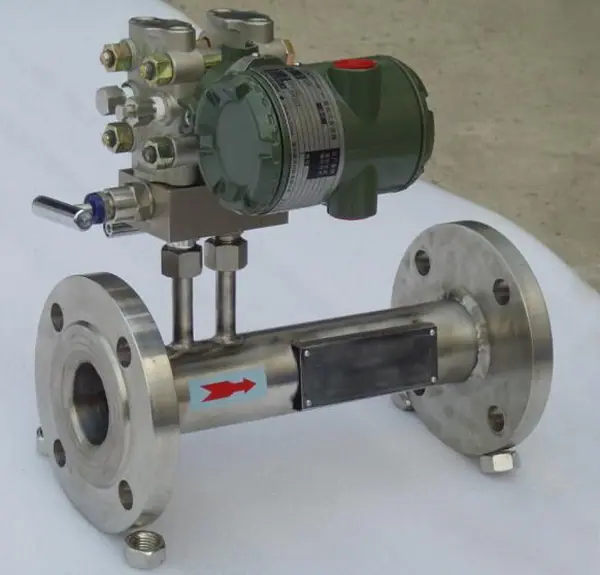

El dispositivo de estrangulamiento de cono interno en forma de V incluye un cono puntiagudo instalado coaxialmente en el tubo de medición y un puerto de presión correspondiente. El tubo de medición está premaquinado con precisión para crear una presión diferencial en ambos extremos del cono puntiagudo. La alta presión (presión positiva) de esta presión diferencial es la presión estática medida en el puerto de presión de la pared de la tubería antes de que el fluido aguas arriba se contraiga, mientras que la baja presión (presión negativa) se mide en el eje central del cono hacia la superficie del extremo aguas abajo. Procedido de orificios de presión.

La raíz cuadrada de la diferencia entre las presiones alta y baja es proporcional a su caudal volumétrico. El caudal se puede obtener midiendo la presión diferencial aguas arriba y aguas abajo del cono en V. Este método de medición se basa en los principios de la ecuación de continuidad del flujo (ley de conservación de la masa) y la ecuación de Bernoulli (ley de conservación de la energía). Por lo tanto, su fórmula de cálculo de caudal es la misma que la de otros medidores de caudal de presión diferencial.

1. El cuerpo del sensor puede dar forma al patrón de flujo del fluido.

2. Amplio rango de relación, alta precisión y buena repetibilidad.

3. Resistente al desgaste y estabilidad para uso a largo plazo.

4. La sección de tubería recta requerida es muy corta y no es necesario instalar un acondicionador de flujo aguas arriba del medidor de flujo.

5. La estructura del caudalímetro tiene una función de autolimpieza y no produce acumulación de suciedad. Es muy adecuado para la medición del caudal de fluidos sucios como el gas de coquería, el gas húmedo, etc.

6. El cono interior puede debilitar la amplitud de la oscilación pulsante en el campo de diferencia de presión medida, reduciendo así el ruido en la señal de presión diferencial.

7. Sin partes móviles, buena fiabilidad y fácil instalación.

8. Cuando el fluido fluye a través del cono interior con un perfil especial, se formará una capa límite a su alrededor y el fluido se desviará del borde de la cola del cono, reduciendo así la posibilidad de desgaste.

9. Baja pérdida de presión, adecuada para la medición de flujo de fluido de baja presión estática.

10. Canal anular, medición de flujo más precisa y efectiva para flujo sucio.

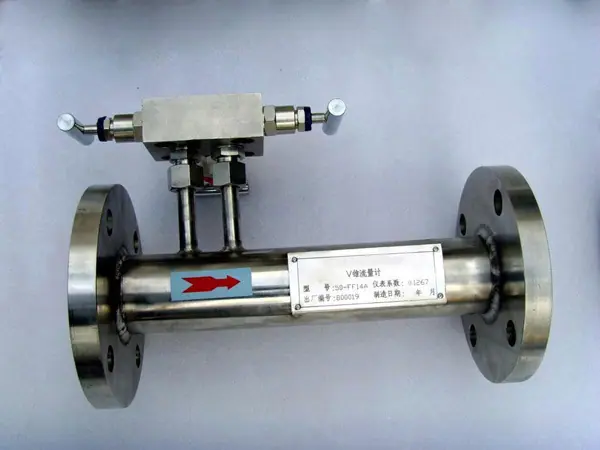

1: El método de instalación de la brida de tubería es: Hay una brida en cada extremo del medidor de flujo de cono en V, que se conecta a la brida en la tubería. Es un método de conexión comúnmente utilizado en la industria y es particularmente adecuado para conexiones de varios diámetros de tubería. Este método de instalación se puede instalar por separado del transmisor de presión diferencial y generalmente se usa para medir el caudal de vapor y medios a alta temperatura.
2: Método de instalación con abrazadera de brida: El caudalímetro de cono en V está equipado con bridas en ambos extremos. Cuando las tuberías conectadas no se pueden conectar mediante bridas, se puede utilizar la soldadura para la conexión, y luego el caudalímetro de cono en V se puede instalar entre las bridas.
3: El método de instalación por soldadura de tubería es: cuando no hay conexión de brida entre el caudalímetro de cono en V y la tubería de instalación, se utiliza soldadura directa para soldar directamente el caudalímetro y la tubería. Este método tiene un bajo costo de instalación y reduce el costo de 4 bridas. Es adecuado para sitios de instalación con caudalímetros de gran diámetro y es un método de instalación único.

1. Incertidumbre: ±0.5%, ±1%.

2. Ancho de rango: 10:1.

3. Repetibilidad mejor que ±0.1%.

4. Longitud de tubería recta de instalación: 0~3D aguas arriba, 0~1D aguas abajo

5. Rango de número de Reynolds: 8×103～1×107

6. Diámetro de la tubería: 15 mm ≤ D ≤ 2000 mm

7. Presión nominal: PN ≤ 42Mpa

8. Temperatura media: -250℃≤t≤500℃

9. Normas de referencia: GB/T2624-2006, JJG640-94 y manual de diseño de dispositivos de estrangulamiento para medición de flujo

10. Método de conexión: conexión por brida, soldadura, conexión roscada
