Directamente del Fabricante de Rodamientos de Soporte Esféricos, Por favor Pregunte por Detalles sobre Rodamientos de Soporte Esféricos

Una unidad de rodamiento con soporte (rodamiento de inserción con soporte) es una unidad de rodamiento que combina un rodamiento de rodadura y un soporte de rodamiento. La mayoría de los rodamientos de anillo exterior esférico tienen un diámetro exterior hecho esférico y se instalan en un soporte de rodamiento con un agujero interior esférico. Vienen en varias formas estructurales y tienen buena versatilidad e intercambiabilidad.
Al mismo tiempo, tales rodamientos también tienen una cierta capacidad de autoalineación en su diseño, son fáciles de instalar y están equipados con un dispositivo de sellado de doble estructura, lo que les permite operar en entornos hostiles. La carcasa del rodamiento es generalmente de fundición. Las carcasas comunes incluyen tipo pedestal (P), tipo cuadrado (F), tipo cuadrado con brida (FS), tipo redondo con brida (FC), tipo diamante (FL), tipo anillo (C), tipo bloque de almohada (T), etc.

l、Rodamiento tipo UC con anillo exterior esférico y tornillo prisionero;
2、Rodamiento de anillo exterior esférico con agujero cónico, tipo Reino Unido;

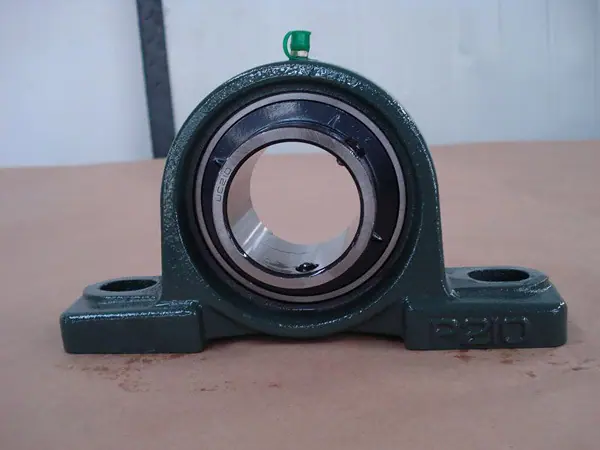

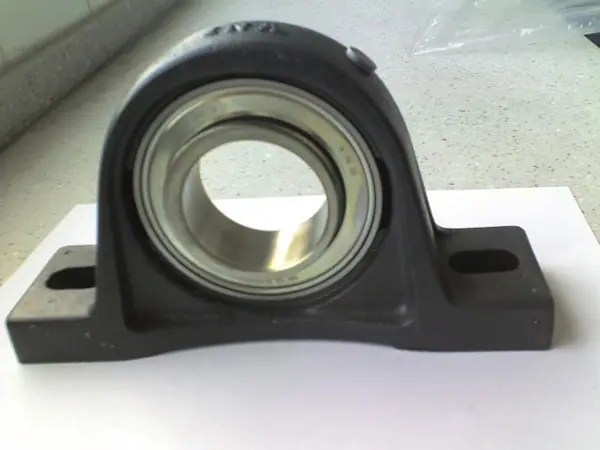

Los soportes de almohada son productos de componentes de alta precisión formados al combinar rodamientos de bolas de ranura profunda sellados con grasa y carcasas de rodamiento de diversas formas. El conjunto del rodamiento se puede montar directamente en el cuerpo principal del dispositivo mecánico con unos pocos pernos, tiene capacidades de autoalineación, permite la reposición de grasa, etc., y es un producto muy sencillo de instalar y usar.

Limpieza: Al desmontar el rodamiento para su inspección, primero registre su apariencia externa utilizando métodos como tomar fotografías. Adicionalmente, confirme la cantidad de lubricante restante y tome una muestra del lubricante antes de limpiar el rodamiento.
Inspección y Diferenciación: Para determinar si un rodamiento desmontado puede reutilizarse, concéntrese en inspeccionar su precisión dimensional, precisión de rotación, juego interno, así como las superficies de acoplamiento, las superficies de las pistas de rodadura, las jaulas y los sellos. Los resultados de la inspección pueden ser juzgados por alguien acostumbrado a los rodamientos o con conocimiento sobre ellos. Los criterios de juicio variarán dependiendo de la función mecánica, la importancia y el ciclo de inspección. Si el rodamiento presenta alguno de los siguientes daños, no debe reutilizarse y debe ser reemplazado.

Tipo de Rodamiento Modelo Nuevo Doméstico Modelo Viejo Doméstico Diámetro Interior Diámetro Exterior Ancho Cr Cor Lubricación con Grasa Velocidad Lubricación con Aceite Velocidad Peso
Modelo (mm) (mm) (mm) (kN) (kN) (r/min) (r/min) (kg)
Cojinete de Soporte UB201 90201 12 40 22 - - - - -
Cojinete de Soporte UB202 90202 15 40 22 - - - - -
Cojinete de Soporte UB203 90203 17 40 22 - - - - -
Cojinete de Soporte UB204 90204 20 47 25 - - - - -
Soporte de Rodamiento UB205 90205 25 52 27 - - - - -
Cojinete de Soporte UB206 90206 30 62 30 - - - - -
Cojinete de Soporte UB207 90207 35 72 32 - - - - -
Cojinete de Soporte UB208 90208 40 80 34 - - - - -
Rodamiento de Soporte UC201 90501 12 40 27.4 - - - - -
Cojinete de Soporte UC202 90502 15 40 27.4 - - - - -
Cojinete de Soporte UC203 90503 17 40 27.4 - - - - -
Rodamiento de Soporte UC204 90504 20 47 31 - - - - -
Cojinete de Soporte UC205 90505 25 52 34.1 - - - - -
Cojinete de Soporte UC206 90506 30 62 38.1 - - - - -
Cojinete de Soporte UC207 90507 35 72 42.9 - - - - -
Cojinete de Soporte UC208 90508 40 80 49.2 - - - - -
Cojinete de Soporte UC209 90509 45 85 49.2 - - - - -
Cojinete de Soporte UC210 90510 50 90 51.6 - - - - -
Cojinete de Soporte UC211 90511 55 100 55.6 - - - - -
Soporte de cojinete UC212 90512 60 110 65.1 - - - - - ali13
