Medidor de Flujo con Placa de Orificio para Gas de Mina de Carbón Medidor de Flujo con Placa de Orificio para Gas de Mina de Carbón Dn20 Medidor de Flujo con Placa de Orificio para Gas de Mina de Carbón

Principio de Funcionamiento del Caudalímetro de Placa de Orificio:

El medidor de flujo de placa de orificio de gas se utiliza para medir el flujo de gas en la tubería de extracción de gas. Cuando el gas pasa a través de la placa de orificio a través de la tubería, el caudal aumentará y se generará una diferencia de presión a ambos lados de la placa de orificio. Existe una relación constante entre el caudal y la diferencia de presión. El caudal del gas en la tubería se puede calcular mediante la diferencia de presión. El medidor de flujo de orificio consta de una placa de estrangulamiento con una abertura central añadida a la tubería de extracción de gas, secciones de tubería vertical a ambos lados de la placa de orificio y un tubo de presión. Cuando el gas fluye a través de la placa de orificio en la tubería, el haz de flujo formará una contracción local. Bajo la condición de presión total constante, la contracción aumenta el caudal y reduce la presión estática, y se generará una diferencia de presión estática antes y después de la placa de estrangulamiento. Bajo las mismas condiciones de sección transversal de la tubería, cuanto mayor sea el caudal de gas, mayor será la diferencia de presión generada, por lo que el caudal de gas se puede determinar midiendo la diferencia de presión.

composiciónestructura:

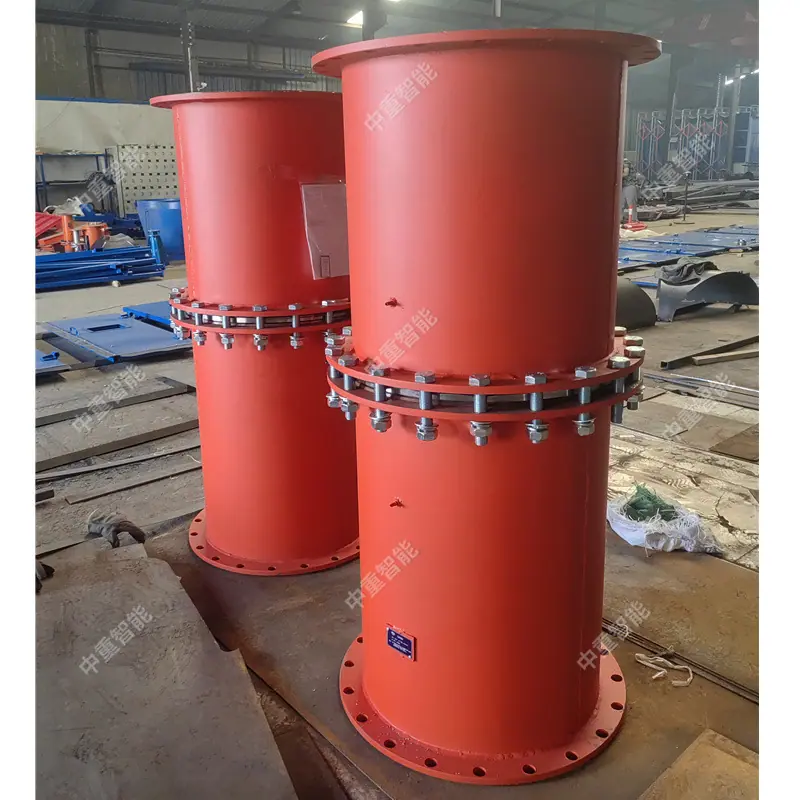

El medidor de flujo de orificio consta de una placa de orificio, una boquilla de presión y una tubería de acero.

Estimando la cantidad de gas extraído y la diferencia de presión de la columna de aguaEl rango de medición del valor Δh permite seleccionar razonablemente el diámetro de la placa de orificio. Generalmente, el rango de medición de la diferencia de presión Δh de la placa de orificio es de 100 a 1000 Pa.
Especificaciones del modelo:

Diámetro nominal:DN50-DN1000

Presión nominal:0.25-20Mpa

Método de toma de presión: toma de presión de conexión en ángulo, toma de presión de brida, etc.

Calidad de la placa de orificio:1Crl8Ni9Ti etc.

Cámara de anillo, material de brida: acero al carbono o acero inoxidable, etc.
