Suministro de Dispositivos de Corrección: Dispositivos de Corrección de Banda de Minería Altamente Estables, Dispositivos de Corrección Hidráulica de Respuesta Rápida

Introducción del producto del dispositivo de corrección de desviación hidráulica:

El dispositivo hidráulico de corrección de desviación es un dispositivo de corrección de desviación de banda desarrollado y producido integrando orgánicamente la tecnología hidráulica con el principio de ajuste sobre la base de productos similares. Este producto logra un ajuste verdaderamente sin esfuerzo y automático, y ha recibido la afirmación de usuarios como centrales eléctricas y minas de carbón durante su promoción y uso, y se considera un producto ideal entre todos los equipos actuales de prevención y tratamiento de desviación de banda.

Principio de funcionamiento del dispositivo de corrección hidráulica:

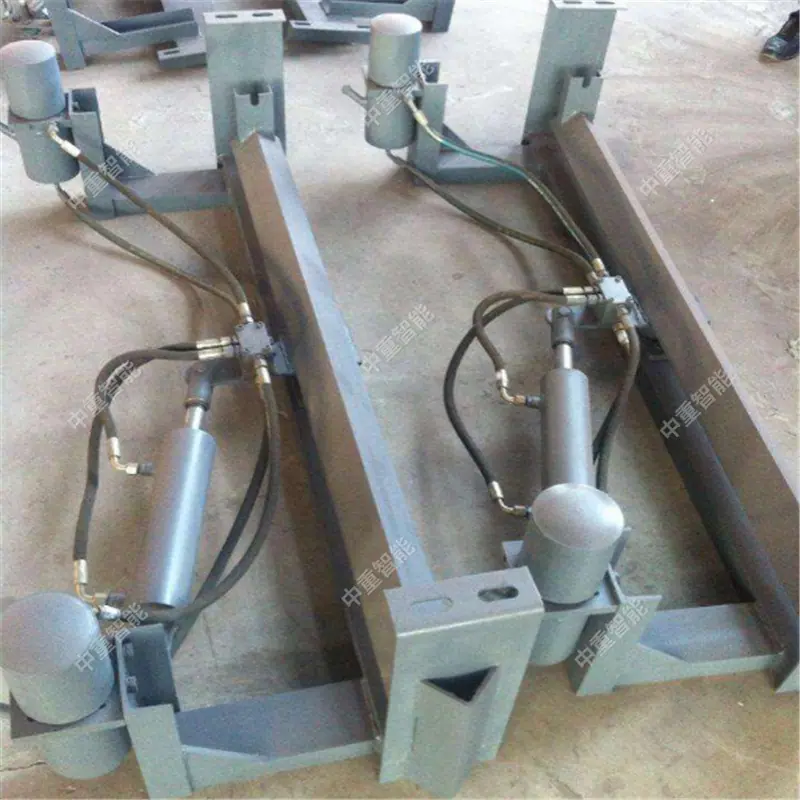

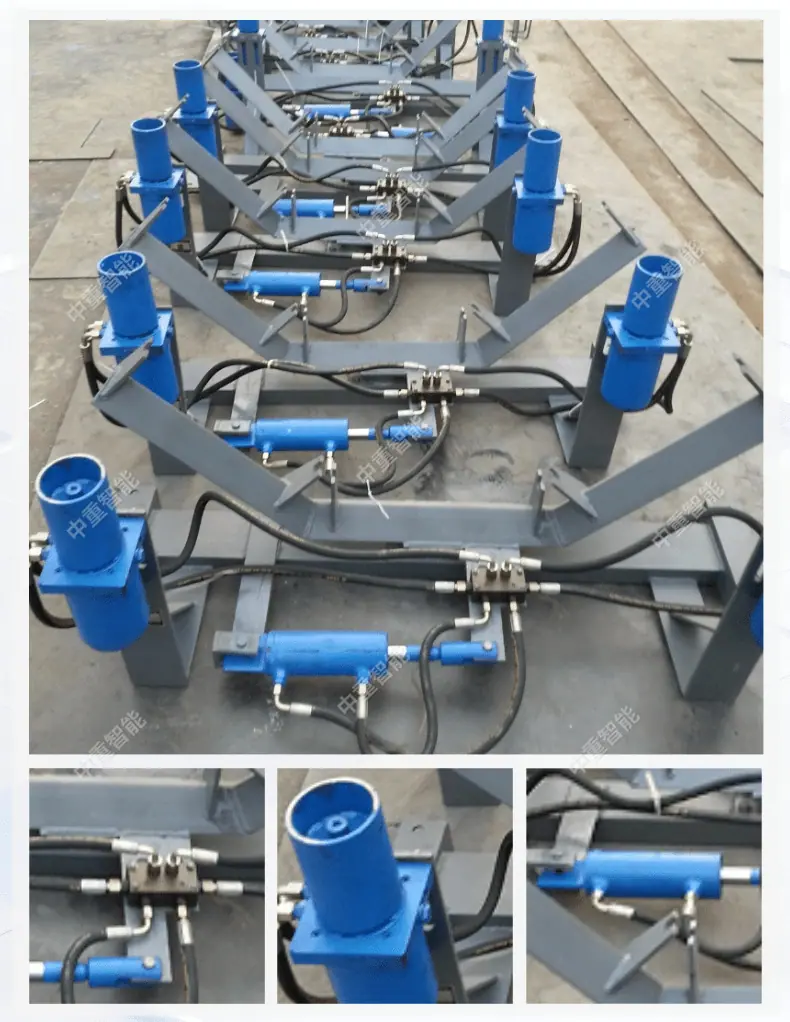

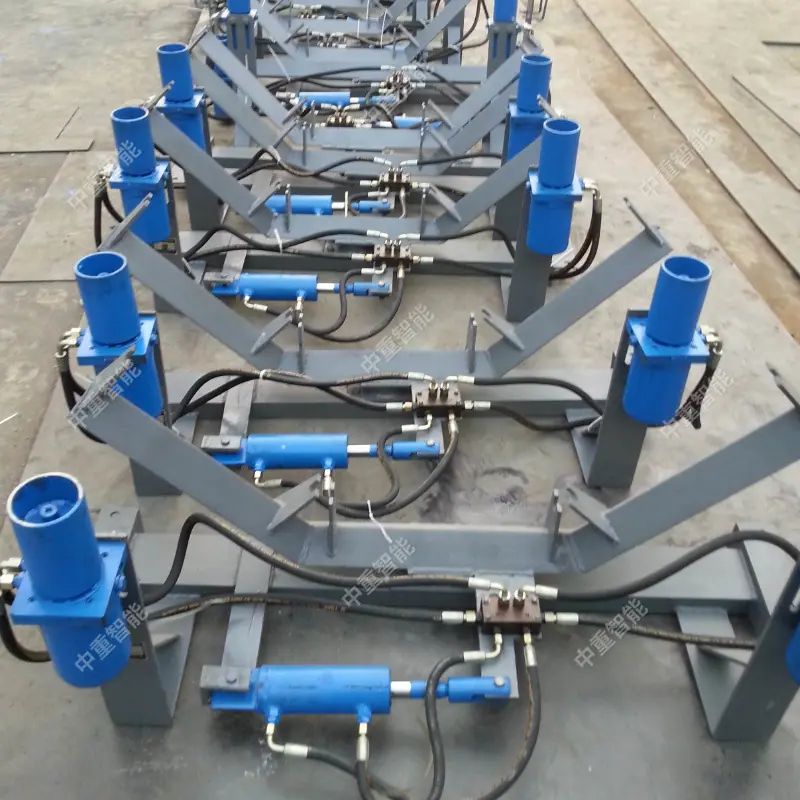

El dispositivo automático de ajuste de desviación hidráulica se compone de una rueda de accionamiento de detección, una bomba de aceite, un cilindro de aceite compuesto, una tubería de aceite y un soporte fijo. Cuando la banda transportadora se desvía, esta entra en contacto con la rueda de accionamiento de detección, y esta impulsa la bomba de aceite para que gire, emitiendo aceite hidráulico que controla el movimiento alternativo del cilindro de accionamiento. Esto impulsa el rodillo autoalineador para que se desvíe, de modo que la dirección de movimiento lineal del rodillo autoalineador forme un ángulo con la dirección de movimiento de la banda. La fuerza de fricción generada impulsa la banda, de modo que la banda siempre se desplace dentro del rango establecido, evitando así la desviación de la banda que causa materiales a granel y la fricción entre la banda y el marco de la banda que la desgarra, para así lograr el propósito de proteger el funcionamiento normal de la banda transportadora. El componente principal del dispositivo automático de ajuste de desviación hidráulica es: un grupo de válvulas de inversión controladas hidráulicamente, que se componen de dos monómeros de válvula de inversión controlados hidráulicamente. Cada válvula de inversión controlada hidráulicamente está conectada a un conjunto de grupos de bombas de rueda motriz de detección respectivamente, y las dos válvulas de inversión controladas hidráulicamente controlan conjuntamente un cilindro de aceite para completar el movimiento telescópico del cilindro de aceite, y cada válvula de inversión controlada hidráulicamente se afecta mutuamente, y el control del cilindro de aceite es rápido y preciso. Atributos del producto y composición estructural: Un grupo de rodillos autoalineables está instalado en el marco, y dos ruedas de inspección y conducción están instaladas verticalmente a la misma altura a ambos lados de los rodillos autoalineables. Los ejes de las ruedas de inspección y conducción están conectados al eje de entrada de potencia de la bomba de aceite. Los ejes de las ruedas de inspección y conducción y las bombas de aceite en los lados izquierdo y derecho están fijados al marco respectivamente. Un cilindro de aceite compuesto está dispuesto entre el rodillo autoalineable y el soporte fijo izquierdo. La cola del cilindro de aceite compuesto está articulada al soporte fijo, y el vástago del pistón del cilindro de aceite compuesto está articulado al lado izquierdo de la parte de transmisión del marco del rodillo del rodillo autoalineable. El puerto de aceite de la bomba de aceite está conectado al puerto de aceite en la cola del cilindro de aceite compuesto con una tubería de aceite. Cuando la correa se desvía, el borde de la correa toca la rueda de transmisión de detección, lo que hace que la bomba de aceite emita rápidamente aceite hidráulico, que ingresa al cilindro a través del bloque integrado del circuito de aceite del cilindro, lo que impulsa la varilla del pistón para que se extienda o se retraiga rápidamente, tirando del rodillo de varilla autoalineable para girar y centrar la correa.

Categorías de productos del dispositivo de corrección de desviación hidráulica:

1. Características de la estructura dividida tipo F: fácil transporte de componentes, montaje en el sitio, transporte conveniente, baja intensidad de mano de obra para la instalación, pero largo tiempo de instalación;

2. Características de la estructura integral tipo Z: se ensambla en una máquina completa para su instalación, lo cual es conveniente y requiere poco tiempo. También se desmonta rápidamente en componentes, lo que facilita el transporte en carriles estrechos y permite un rápido montaje en el lugar de uso.

3. Características de la estructura integrada tipo J: altamente integrada, más sensible, rendimiento más fiable, fácil instalación, tiempo de instalación corto y también se puede desmontar rápidamente en componentes para facilitar el transporte en carriles estrechos y el montaje rápido en el lugar de uso.

Características del producto del dispositivo de corrección de desviación hidráulica de correa:

1. Larga vida útil: El sistema hidráulico de la serie minera cuenta con una función de descarga automática de baja presión, lo que minimiza el desgaste de la bomba de aceite y evita la generación de calor. El sello tiene una larga vida útil y el vástago del pistón está revestido con un revestimiento compuesto. En resumen, todo el sistema hidráulico ofrece un alto nivel de protección y cumple con los requisitos de funcionamiento continuo a largo plazo en entornos hostiles.

2. Alta fiabilidad: En caso de avería o fallo, el soporte oscilante se puede ajustar manualmente para desviarse hacia adelante y hacia atrás y ajustar la correa. El ajuste manual del soporte oscilante corrige automáticamente el fallo.

3. Fácil instalación: La junta de la tubería de aceite adopta el tipo de inserción rápida tipo K para reducir el número de tuberías de aceite, 3 para unidireccional y 5 para bidireccional (la serie ordinaria tiene 6 para unidireccional y 8 para bidireccional).
