Instrumento de Orientación de Núcleo, Indicador de Dirección de Núcleo, Instrumento de Orientación de Núcleo Kxp-40 a la Venta por Fabricantes de Equipos Medianos y Pesados

La herramienta de orientación de testigos que le interesa es, de hecho, una pieza clave del equipo en la exploración geológica y el desarrollo de minas. Puede registrar con precisión la actitud espacial original del testigo bajo tierra, proporcionando datos fiables para el análisis geológico posterior. La herramienta de orientación de testigos es un instrumento de medición de alta precisión utilizado específicamente en la ingeniería de perforación. Puede registrar simultáneamente parámetros espaciales como la dirección, el ángulo de buzamiento y la dirección del buzamiento del testigo durante el proceso de extracción de testigos, superando las limitaciones de la "extracción de testigos sin orientación" tradicional y mejorando significativamente la integridad y fiabilidad de los datos geológicos.

I. Funcionalidad Principal y Principio de Funcionamiento

La herramienta de orientación de testigo obtiene el ángulo de inclinación de la perforación, el azimut y la información de la línea de orientación del testigo en tiempo real durante el proceso de perforación mediante la integración de un clinómetro y un sistema de marcado de orientación. Tomando como ejemplo el tipo clásico KD-1, instala un clinómetro fotográfico de punto único en la parte superior del tubo interior de doble pared de acción simple de Φ56 mm. Se monta un estilete de corte, alineado con la línea de orientación del instrumento, en el asiento del clip de resorte inferior y se conecta mediante un cable madre. Durante la perforación, el tubo exterior impulsa la broca para romper la roca, mientras que el tubo interior gira mínimamente y se desliza hacia abajo, encerrando la columna de testigo. El estilete de corte incide continuamente marcas de orientación en el costado del testigo. Después de detener la perforación al final de un recorrido, el instrumento toma automáticamente una fotografía. Luego se recupera la sarta de perforación, se revela y se lava la película, y se pueden obtener los tres parámetros clave para esa sección del pozo.

Posteriormente, el testigo marcado se coloca en el "Medidor de Orientación de Testigos", y se restaura su posición espacial original utilizando los datos obtenidos. La dirección y el buzamiento de los estratos rocosos se leen directamente, logrando un mapeo preciso desde muestras físicas a modelos geológicos.

II. Métodos de Clasificación Principales

Según la ruta técnica y el diseño estructural, los instrumentos de orientación de núcleos se pueden dividir en las siguientes categorías:

Clasificado por método de medición de inclinación:

Tipo de inclinómetro fotográfico (por ejemplo, Modelo KD-1): Utiliza película fotosensible para registrar la orientación del pozo. Tecnología madura, adecuada para perforación convencional, pero requiere revelado de película en el sitio, lo que hace la operación un poco engorrosa.
Tipo Digital Electrónico: Utiliza giroscopios MEMS o magnetómetros de flujo, los datos se almacenan digitalmente, admite transmisión inalámbrica y transmisión de datos en tiempo real, adecuado para operaciones en pozos profundos y estratos complejos.

Clasificado por las especificaciones del broquero aplicable:

Tipo de Φ56mm: Adecuado para sistemas de muestreo con barrena de acción simple de doble tubo estándar, el más utilizado.
Tipo Φ75 mm y superior: Se utiliza para proyectos de perforación de gran diámetro, con mayor capacidad de carga.

Clasificado por si es posible la grabación continua:

Tipo de registro de punto único: Registra datos una vez por ciclo de medición, bajo costo, adecuado para operaciones en pozos poco profundos.
Tipo de Grabación Continua: Monitoreo dinámico de proceso completo, alta densidad de datos, adecuado para proyectos de exploración de alta precisión.
III. Ventajas Clave y Puntos de Venta

Rompe las limitaciones tradicionales y logra "Orientado a la extracción del núcleo"
En comparación con el método tradicional de obtener solo muestras de núcleo, la herramienta de sondeo direccional proporciona simultáneamente información de orientación espacial, mejorando en gran medida la precisión de la interpretación geológica y ayudando a optimizar los planes de perforación y la evaluación de recursos.

Adquisición de datos de alta precisión, error controlable
La precisión de medición de los instrumentos electrónicos puede alcanzar más del 98%, con alta resolución para el ángulo de buzamiento y el azimut, asegurando la fiabilidad del análisis estructural.

Robusto y duradero, adaptable a condiciones de trabajo difíciles
El equipo está mayormente encerrado en acero inoxidable, pesa aproximadamente 25 kg, tiene buena resistencia a la interferencia electromagnética y puede operar de manera estable en entornos de alta temperatura, alta humedad y alta vibración.

Fácil de operar, altamente compatible
Se puede usar con varias brocas estándar, método de instalación flexible, algunos modelos soportan mecanizado personalizado, satisfaciendo diferentes necesidades de proyecto.

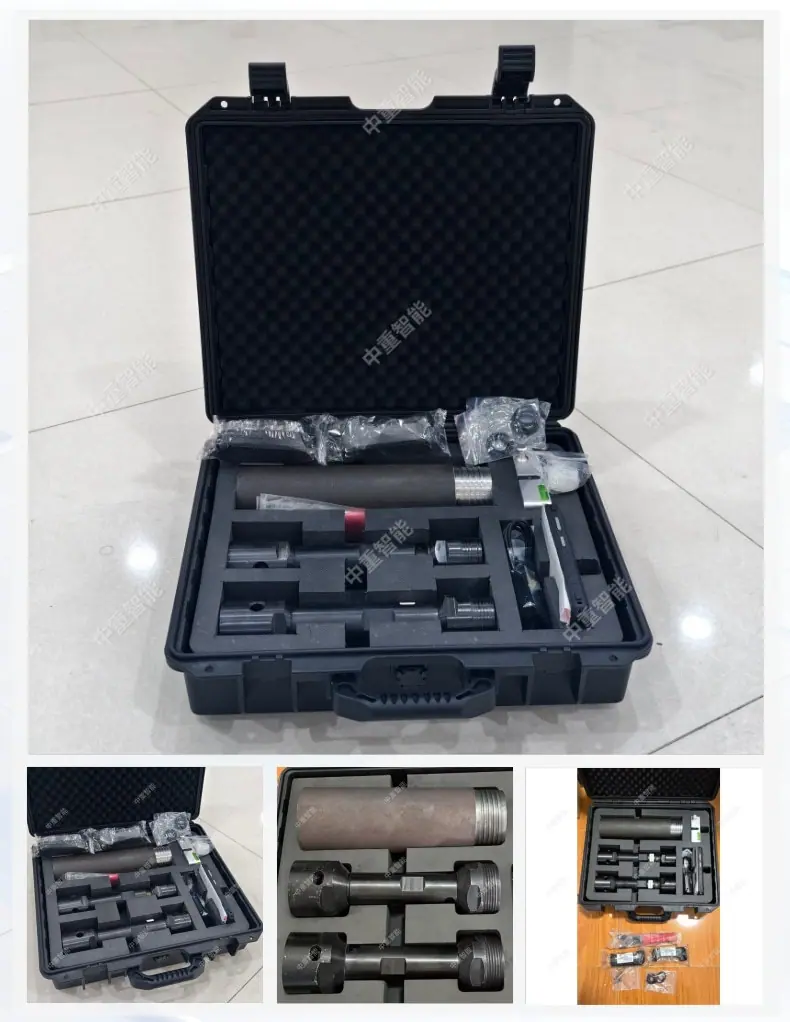

Instrumento de Orientación de Núcleo Localizador de Dirección de Núcleo KXP-40 Instrumento de Orientación de Núcleo en Venta por Fabricante Zhongzhong
