Sistema de Soporte Espiral Portátil Dispositivo de Soporte Contrarrotatorio Portátil Dz63*2.0M Dispositivo de Soporte Espiral

Introducción del producto de soporte en espiral:

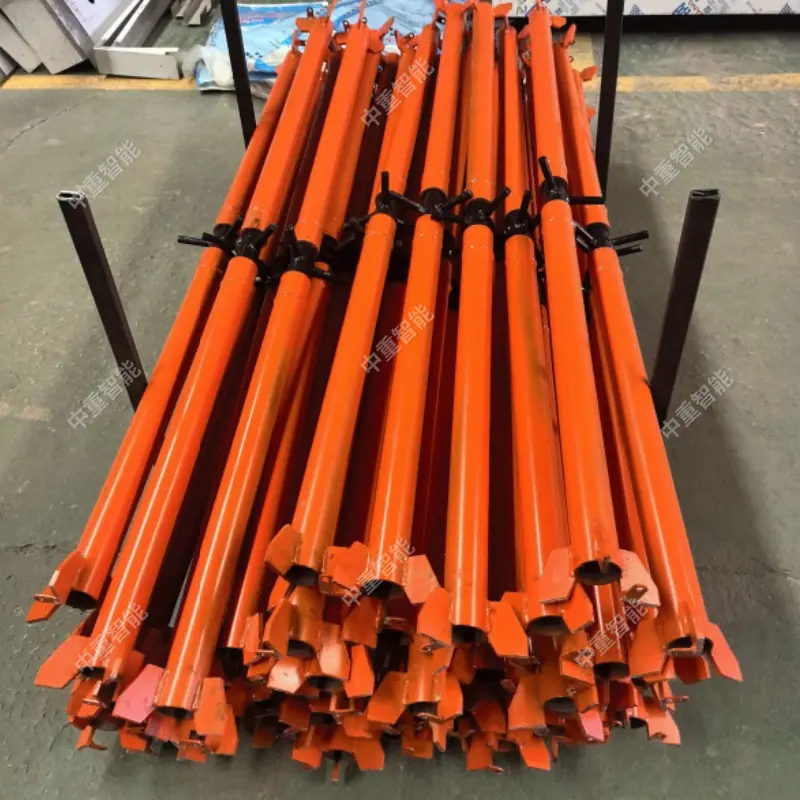

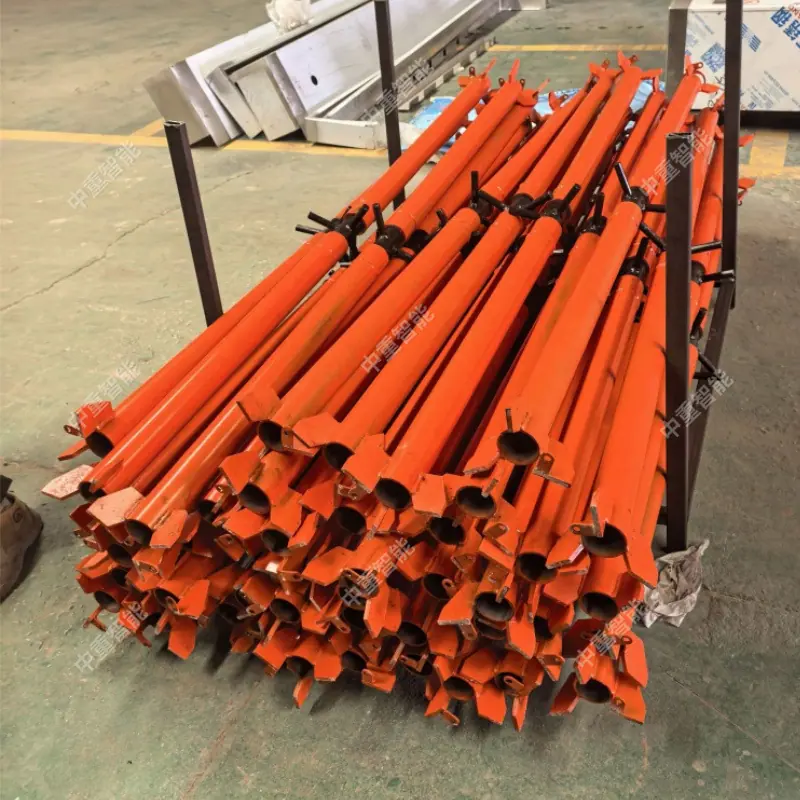

El puntal de rosca es un equipo de soporte temporal mecánico ligero con una fuerza de soporte pequeña, desarrollado e investigado por la empresa. El puntal de rosca portátil se compone principalmente de un puntal superior, un puntal inferior, un tornillo de soporte y una placa de apoyo, y es un equipo de soporte temporal ideal para prevenir desprendimientos de rocas en túneles subterráneos y áreas mineras, soportar el techo y garantizar la seguridad.
Usos principales de los puntales espirales:
El soporte espiral para minería es un tipo de equipo de soporte subterráneo, que se utiliza principalmente para el soporte del techo del frente de trabajo de la mina de carbón, el soporte final del frente de trabajo de minería integral de la mina de carbón y el soporte avanzado del frente de trabajo de minería.
Rango de aplicación de los puntales espirales:
1. Durante las operaciones de voladura subterránea, retirada de escoria, relleno y sostenimiento;
2. Al trabajar en proyectos de túneles con techos rotos, juntas de triángulos invertidos y rocas inestables.
3. Antes del soporte permanente del túnel roto
4. Adecuado para soporte de columnas puntuales de losas suavemente inclinadas y lados horizontales, rango de soporte de 1,5 a 3,5 m.
Principales características estructurales y ventajas técnicas de los puntales espirales:
1. La estructura es simple y consta de pilar superior, pilar inferior, tornillo de soporte y placa de presión.
2. Fácil de operar y ahorra esfuerzo. Gire manualmente el tornillo para subir y bajar rápidamente, ajustar la altura del soporte y lograr el pre-soporte. La operación es simple y rápida, y la intensidad de trabajo es baja.
3. Seguro, ecológico y económico. El soporte temporal tradicional utiliza pilares de madera, pilotes de cemento, columnas de puntos, etc. El soporte se construye a baja velocidad y los materiales se consumen una sola vez. El costo del soporte es elevado. Además, el pilar espiral portátil se puede desmontar a larga distancia, es seguro y se puede reutilizar, lo que reduce los costos.
Parámetros técnicos de los puntales espirales:
Número de serie Especificación Altura de soporte (m) Capacidad de carga (t) Peso unitario (kg) Observaciones
1 Θ48 48-2.0m 1.5-2.0 14
2 48-2.5m 2.0-2.5 16
3 48 Plato de Presión
4 Palanca de refuerzo
1 Θ63 63-2.0m 1.5-2.0 5.0 19
63-2.5m 2.0-2.5 4.0 22
2 63-3.0m 2.5-3.0 3.0 25
3 63-3.5m 3.0-3.5 2.5 28
4 63 Placa de Presión Superior
5 63 placa de soporte inferior
6. Varilla de refuerzo
