Instrumento de Puntería Láser para Perforación de Túneles, Posicionamiento y Marcado de Construcción de Drenaje, Instrumento de Puntería Láser Tipo Tdj-600

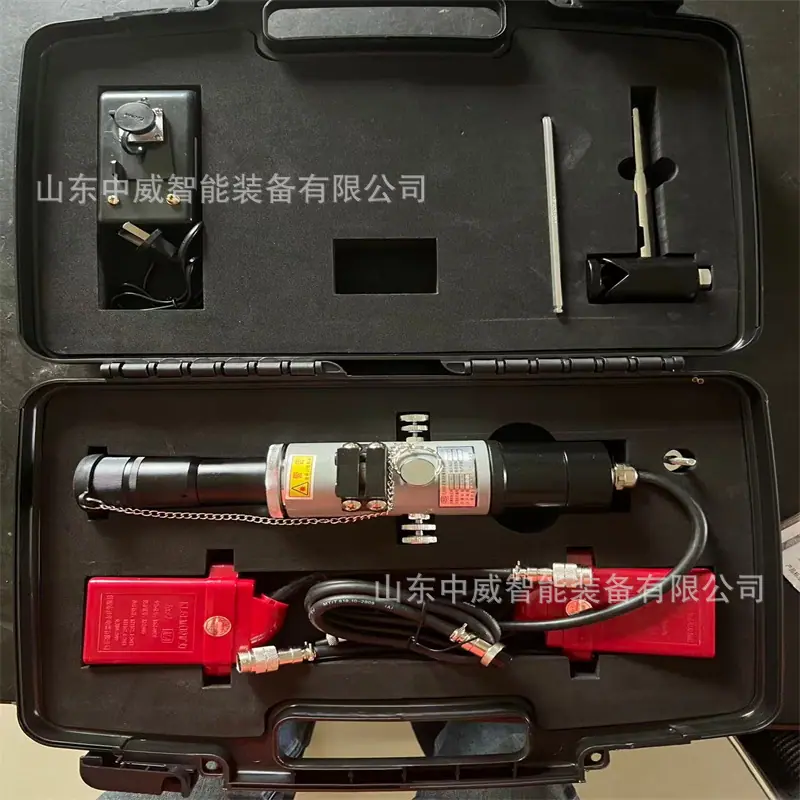

El puntero láser intrínsecamente seguro YHJ-800 y YHJ-1500 para minería es un instrumento que integra tecnologías como electrónica, óptica y maquinaria de precisión. Presenta una apariencia hermosa, tamaño pequeño, peso ligero y características a prueba de explosiones. El instrumento se puede fijar rápidamente al perno de anclaje mediante el conjunto de suspensión y se puede ajustar aproximadamente de forma arbitraria dentro de un rango de 360°, con un ajuste fino preciso. El ajuste es conveniente y el frenado es fiable. El producto utiliza un sistema óptico desarrollado independientemente y puede usar fuentes de luz roja o verde. El tamaño del punto y el alcance satisfacen las necesidades de la construcción subterránea. El producto se conecta a la caja de baterías intrínsecamente segura YHJ-800/1500 o a la fuente de alimentación de CC intrínsecamente segura KDY127/5 asociada, lo que permite el uso de fuentes de alimentación de CA y CC subterráneas.

El instrumento se utiliza principalmente para el posicionamiento preciso de la línea central, y para el posicionamiento para la colocación de tuberías de transporte, cintas transportadoras, conductos de ventilación, tuberías de agua, cables, etc., durante la excavación de galerías de minas de carbón.

1、Método de instalación: Portátil

Tipo a prueba de explosiones: Tipo intrínsecamente seguro para minas

Marca de Protección contra Explosiones: Ex ibI Mb

Tiempo de funcionamiento continuo: Tiempo de funcionamiento continuo ≥40h (con conexión a la caja de batería intrínsecamente segura DXH6/4.3 para minería) 24 horas ininterrumpidas (asociado con la fuente de alimentación CC intrínsecamente segura KDY127/5 para minería)

Dimensiones de la Unidad Principal YHJ-800: 195 mm × 250 mm × 136 mm Dimensiones de la Unidad Principal YHJ-1500: 230 mm × 250 mm × 136 mm Peso: Unidad Principal + Conjunto de Suspensión 2,8 kg (YHJ-800), Unidad Principal + Conjunto de Suspensión 2,9 kg (YHJ-1500) Parámetros de Seguridad Intrínseca: Voltaje de Trabajo Nominal: 3,7 V CC, Corriente de Trabajo: ≤90 mA

2、Rango Efectivo, Diámetro del Punto y Deriva del Punto: El puntero láser intrínsecamente seguro YHJ-800 para minería tiene un rango efectivo de 800 m. A 800 m, el diámetro del punto no debe exceder los 60 mm y la deriva del punto no debe exceder los 10 mm.

El puntero láser intrínsecamente seguro YHJ-1500 para minería tiene un alcance efectivo de 1500 m. A 1500 m, el diámetro del punto no debe exceder los 100 mm y la deriva del punto no debe exceder los 10 mm.

3. El rango de ajuste lateral y longitudinal del mecanismo de ajuste fino del puntero láser será ≥1.5°.
