Detalles del producto
El texto en las imágenes se puede traducir
I. Posicionamiento de la Función Principal
El Dispositivo Eléctrico de Control de Protección para Transportadores de Banda Mineros es un equipo integral a prueba de explosiones y de seguridad intrínseca para protección y control eléctrico inteligente, específicamente diseñado para transportadores de banda subterráneos en minas de carbón. Cumple estrictamente con las "Regulaciones de Seguridad para Minas de Carbón" y las normas industriales MT/T, es adecuado para entornos peligrosos explosivos como alto contenido de gas y polvo de carbón, e integra protección de seguridad integral, control inteligente de arranque/parada, monitoreo del estado operativo, diagnóstico de fallas y enlace remoto. Su función principal es lograr el control de todo el proceso de los transportadores de banda de transporte principal, galerías y plantas de preparación de carbón subterráneas, resolviendo peligros de seguridad como deslizamiento de banda, desviación, acumulación de carbón y rotura, y eliminando daños al equipo y accidentes de seguridad causados por errores operativos humanos. Es el equipo eléctrico de control central para garantizar la operación segura, continua, eficiente e inteligente de los transportadores de banda y lograr el control desatendido.
II. Estructura Central y Diseño Técnico
2.1 Componentes Principales

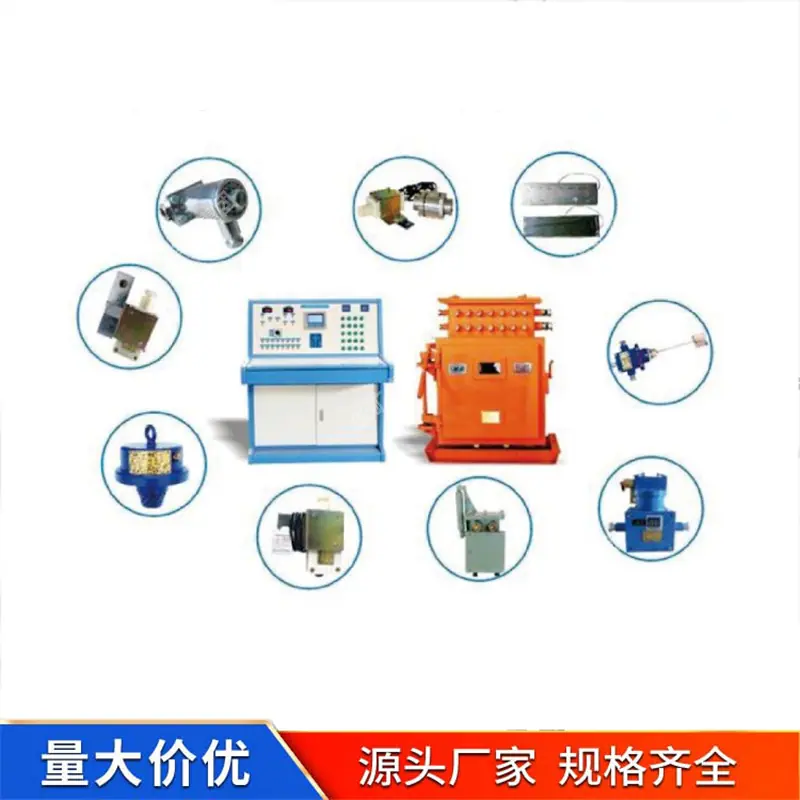

Adoptando una estructura modular integrada que combina diseños a prueba de explosiones y de seguridad intrínseca, ofrece una instalación conveniente y una operación y mantenimiento eficientes. Los componentes principales incluyen:
- Host de control eléctrico a prueba de explosiones y intrínsecamente seguro: Unidad de control principal PLC integrada, panel de pantalla LCD y módulo de operación con botones, responsable de la adquisición de señales, operaciones lógicas, salida de control y almacenamiento de datos, es el centro de control principal del sistema.

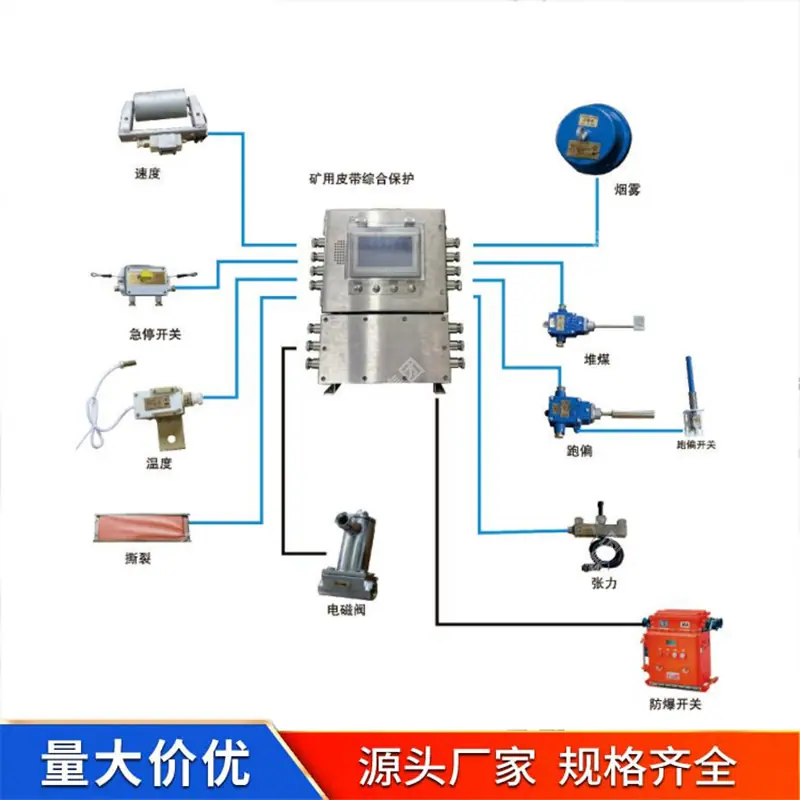

- Clúster de Sensores de Monitoreo Intrínsecamente Seguro: Cubre sensores de velocidad (deslizamiento), sensores de desviación, sensores de pila de carbón, sensores de temperatura, sensores de humo, sensores de rotura, sensores de enclavamiento de parada de emergencia, todas las series poseen certificación de Seguridad para Minas de Carbón (MA), capturando con precisión las anomalías de operación del equipo.
- Unidad Ejecutiva de Control Eléctrico: Contiene contactores, relés, protectores contra sobrecarga, dispositivos de alarma sonora y visual, y módulos de control de rociadores contra sobretemperatura para lograr acciones como arranque/parada de equipos, apagado por falla y enlace de emergencia.
- Módulo de Comunicación y Alimentación: Admite comunicación CAN bus y RS485, se puede conectar a la plataforma integral de automatización de la mina; Equipado con fuente de alimentación tipo a prueba de explosiones para minas, proporciona suministro de energía AC127V/380V, la salida intrínsecamente segura garantiza la operación segura de los sensores.
- Módulo de Parada de Emergencia y Voz en Línea (Opcional): Equipado con enclavamientos de parada de emergencia de cable de tracción en línea y teléfonos amplificados para lograr el apagado de emergencia, la comunicación por voz en el sitio y el enlace de advertencia.
2.2 Ventajas de la Tecnología Central
-
Protección de seguridad integral, eliminando los peligros de seguridad
Cubre todos los riesgos de seguridad de los transportadores de banda, logrando "alertas de activación de anomalías, paradas por activación de fallas", con funciones completas de protección del núcleo:- Protección contra Deslizamiento / Sobrevelocidad: Monitoreo en tiempo real de la velocidad de la banda. Si la velocidad cae por debajo del 50% de la velocidad nominal (deslizamiento) o excede el 110% de la velocidad nominal (sobrevelocidad), la máquina se apagará automáticamente después de un retraso de 5-10 segundos y activará una alarma audible y visual para prevenir incendios por fricción de la banda y rotura de la banda.
- Protección contra desviación bidireccional: Cuando la desviación de la banda alcanza los 15°±5°, los sensores en ambos lados se activan sincrónicamente, provocando un apagado retardado para prevenir el desgaste de la banda, el desgarro de los bordes y extender la vida útil del equipo.
- Protección de pila de carbón: Sensor de nivel de carbón con ángulo de activación de 45°±5°, apagado retardado para evitar que la acumulación de material de carbón bloquee la cinta y queme el motor.
- Doble Protección contra Incendios con Temperatura + Humo: Sobrecalentamiento del tambor y los rodamientos (ajustable 36/42/60℃), rociado automático de agua para enfriamiento; al detectar concentración excesiva de humo, apagado inmediato y enlace con dispositivos de protección contra incendios para prevenir la propagación del fuego.
- Protección contra Rotura de Correa + Desgarro: Cuando la correa se desgarra longitudinalmente o se rompe, el sensor se activa rápidamente, deteniendo y bloqueando inmediatamente la máquina para prevenir la escalada de accidentes y proteger la seguridad del equipo y del personal.
- Protección de Bloqueo de Parada de Emergencia: Parada de emergencia por cable de tracción para toda la línea, al activarse en cualquier punto se puede lograr el apagado y bloqueo instantáneo de toda la línea, tiempo de respuesta ≤0.5s, más confiable para la evacuación de emergencia.
-
Enlace de control eléctrico inteligente, adecuado para operación desatendida
Soporta tres modos de control: manual / automático / remoto, adaptándose a diferentes necesidades de gestión y control:- Modo Automático: Logra el apagado de enclavamiento de flujo de carbón secuencial, el arranque retardado de flujo de carbón inverso (10s±5s ajustable) y la pre-advertencia de voz síncrona durante el arranque (≥10s) para prevenir la operación errónea del personal.

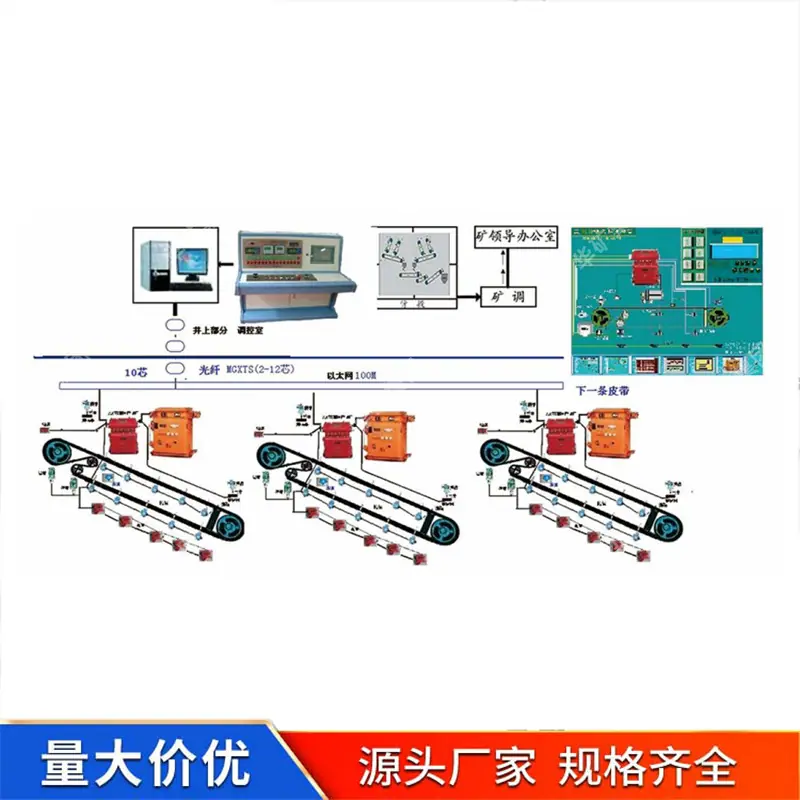

- Modo Remoto: A través de la plataforma integrada de automatización de minas, se realiza el arranque/parada remota, el ajuste de parámetros y el monitoreo del estado, soportando el control centralizado conjunto de múltiples (≤8 unidades) cintas transportadoras, contribuyendo a la construcción de frentes de trabajo desatendidos subterráneos.
- Diagnóstico Inteligente: El algoritmo de autodiagnóstico de fallas incorporado puede localizar con precisión el tipo de falla (falla del sensor, falla del motor, falla del circuito, etc.) y la ubicación de la falla. Pantalla en chino en el panel LCD, indicaciones de alarma audibles y visuales, mejorando significativamente la eficiencia del mantenimiento.
-
A prueba de explosiones y fiable, adecuado para condiciones de trabajo subterráneas difíciles
La marca a prueba de explosiones para toda la máquina es Ex d [ib] I Mb (Tipo a prueba de explosión y seguridad intrínseca). El host de control eléctrico tiene un grado de protección IP54. Todos los sensores son de seguridad intrínseca. El sistema posee una resistencia extremadamente fuerte a la interferencia, la humedad, el polvo y la vibración. Puede operar de manera estable durante períodos prolongados en entornos subterráneos hostiles con temperaturas que varían de -20℃ a +60℃ y una humedad relativa ≤95% (sin condensación). Los componentes centrales se seleccionan según estándares de grado industrial, con un Tiempo Medio Entre Fallos (MTBF) de ≥50000h, cumpliendo los requisitos para operación continua de 24 horas bajo tierra. -
Trazabilidad de datos, conforme a las normativas de seguridad
Módulo de almacenamiento de datos integrado, almacena automáticamente ≥10,000 conjuntos de datos de operación y registros de fallas, incluyendo tipo de falla, hora de ocurrencia y ubicación de la falla. Admite consulta por múltiples condiciones, exportación de datos e impresión, facilitando la trazabilidad de la supervisión de seguridad y el análisis de operación y mantenimiento del equipo. Interfaz de comunicación estandarizada, puede conectarse sin problemas a la plataforma de automatización integrada de la mina, logrando la carga de datos en tiempo real y la generación automática de informes, adaptado a los requisitos de control y gestión inteligentes de las minas de carbón. - Fácil de operar, bajos costos de mantenimiento
Panel de pantalla LCD chino, modos de operación dual mediante botones / pantalla táctil, ajuste visual de parámetros, calibración de una tecla, no requiere capacitación profesional, el personal de O&M puede empezar rápidamente; diseño modular, sensores plug-and-play, cableado simple, el mantenimiento diario solo requiere limpiar los sensores, verificar el cableado y calibrar los parámetros, pocas piezas de desgaste y fácil reemplazo, reduciendo significativamente los costos de O&M y el tiempo de inactividad.
3. Escenarios aplicables
Especialmente diseñado para transportadores de banda en minas de carbón, ampliamente aplicable a varios tipos de minas de carbón y plantas de preparación de carbón, con escenarios clave que incluyen:
- Transportadores de Banda del Pozo Principal y del Pozo Inclinado de Mina de Carbón: Sistema de transporte principal de larga distancia, de gran tonelaje, enlazado de múltiples máquinas, logrando control centralizado y operación desatendida.
- Cinta Transportadora para Transporte en Minería y Túneles: Cinta para frentes de extracción de carbón, frentes de túneles, adecuada para entornos subterráneos complejos, húmedos, polvorientos, escenarios de arranque-parada frecuentes.
- Planta de Lavado de Carbón / Planta de Preparación de Carbón Transportador de Banda: Transportadores de banda para las etapas de cribado, almacenamiento y transporte, en entornos de alto polvo y alta humedad, logrando protección de seguridad y control eficiente.
- Escenarios de mina de alto riesgo: Minas con alto contenido de gas, minas de explosión de carbón y gas, minas de desprendimiento de rocas, que requieren transportadores de banda a prueba de explosiones y con protección integral.
- Construcción Inteligente de Minas: Requiere conexión a la plataforma integral de automatización de minas para lograr un sistema de control de cintas transportadoras con monitoreo remoto, carga de datos y alerta temprana inteligente.
Este dispositivo, con "Seguridad y Exhaustividad, Inteligencia y Eficiencia, Antiexplosivo y Fiabilidad, y Facilidad de Operación y Mantenimiento" como su núcleo, está diseñado a medida para las necesidades operativas de los transportadores de banda en las minas de carbón. Previene eficazmente los accidentes de seguridad del equipo, mejora la eficiencia del transporte y ayuda a las minas de carbón a lograr un control inteligente, no tripulado y seguro de los transportadores de banda. Es un equipo de control y protección eléctrica central indispensable para los sistemas de transporte subterráneo de las minas de carbón.
