Conector de Cable de Alto Voltaje Antiexplosivo para Minería Zhongwei
1.1 Características del producto
Los conectores de cable de alto voltaje a prueba de explosiones para minas serie LBG6 (en adelante, conectores) se componen de dos partes completamente idénticas con una barra conductora como pieza de conexión común. Cada parte incluye un dispositivo de entrada de cable, un aislante y un contacto estático;
El aislante del conector está moldeado por compresión con material aislante de alto rendimiento (DMC), mostrando un fuerte rendimiento de aislamiento y alta resistencia mecánica;
La abrazadera de prevención de extracción del cable del conector está diseñada como una fundición con ranuras en forma de arco, mejorando en gran medida la fiabilidad del crimpado;
El aislante se fija a la carcasa a prueba de explosiones con un anillo de retención interno, evitando la comunicación directa con el mundo exterior, lo que lo hace seguro y fiable, y también fácil de montar y desmontar;
La carcasa a prueba de explosiones está hecha de placa de acero Q235A y se suelda automáticamente utilizando soldadura por arco con protección de gas de dióxido de carbono. Las costuras de soldadura son lisas, completas, fuertes y confiables;
1.2 Usos principales y ámbito de aplicación
El conector es apto para minas de carbón subterráneas con riesgo de explosión por metano o polvo de carbón. Se utiliza para la conexión de terminales entre diversos cables con revestimiento de goma de 3,3 kV a 10 kV, cables reticulados y otros cables. Su tubo de conexión semi-antideflagrante también puede conectarse al interruptor de alta tensión de la subestación móvil para conectar los cables de entrada de la subestación móvil y conectarlos entre sí.
1.3 Condiciones de uso
El conector puede funcionar normalmente en las siguientes condiciones:
a) Presión de aire ambiente: 86 kPa ～ 110 kPa;
b) Temperatura ambiente -20℃～+40℃;
c) La humedad relativa del aire no sea superior al 95% (a +25°C);
d) Minas subterráneas de carbón con mezclas explosivas de gas metano;
e) Un entorno sin sacudidas significativas ni vibraciones de impacto severas;
f) En un ambiente sin gas o vapor que pueda dañar el aislamiento;
g) Un lugar protegido del goteo de agua;
h) Nivel de contaminación: Nivel 3;
i) Categoría de instalación: III.
1.4 Estándar de ejecución
GB3836.1-2010 Atmósferas explosivas Parte 1: Equipos Requisitos generales
GB3836.2-2010 Atmósferas explosivas Parte 2: Equipos protegidos por envolventes a prueba de explosión "d"
GB3836.3-2010 Atmósferas explosivas Parte 3: Equipo protegido por seguridad aumentada 'e'
MT/T947-2005 Conector de Cable de Alto Voltaje a Prueba de Explosión para Minas de Carbón
Q/SZ811-2003 Conector de Cable de Alto Voltaje Antiexplosivo para Minería
1.5 Tipo de producto

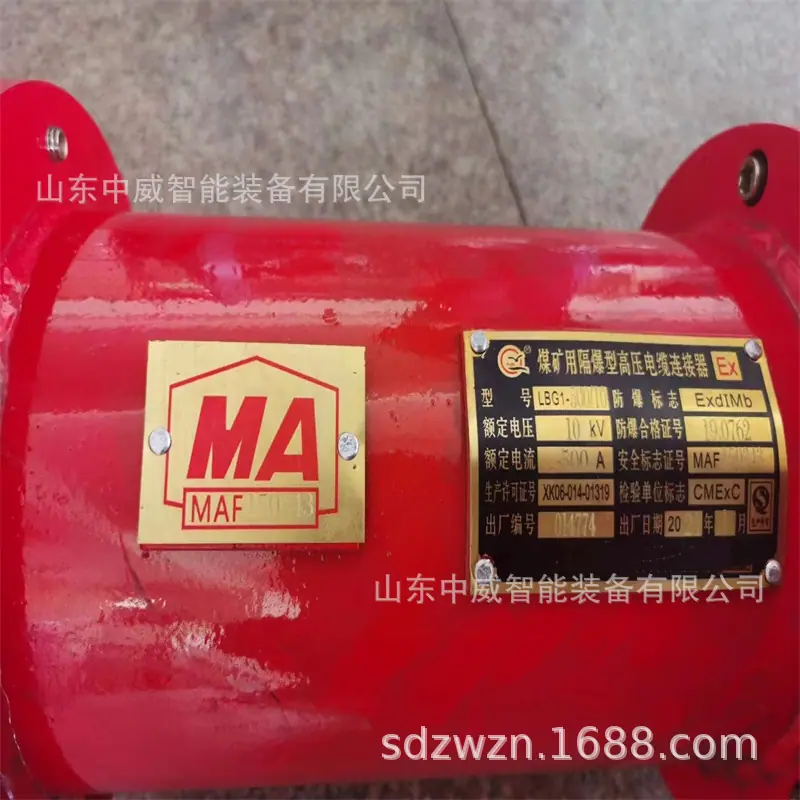

El tipo a prueba de explosiones del conector es de tipo minero a prueba de explosiones, y la marca de seguridad contra explosiones es "ExdIMb".
Significado del modelo 1.6
Conector de cable de alto voltaje a prueba de llamas para minería
L B G 6 － □ /
2 Características técnicas
2.1 Parámetros técnicos principales ver Tabla 1
Tabla 1
|
Modelo de caja de empalmes |
Tensión nominal kV |
Corriente nominal A |
Resistencia de bucle μΩ |
Diámetro exterior del cable/mm |
Dimensiones mm |
calidad kilogramo |
|
LBG6-400/10 |
10 |
400 |
≤500 |
φ78 |
1116×φ210 |
50 |
|
LBG6-200/10 |
10 |
200 |
||||
|
LBG6-400/6 |
6 |
400 |
||||
|
LBG6-200/6 |
6 |
200 |
2.2 El conector puede soportar las pruebas de corriente de corta duración nominal y de pico de corta duración nominal especificadas en la Tabla 2, con una duración nominal de cortocircuito de 2 s.
Tabla 2
|
Corriente nominal/A |
Corriente de corta duración nominal soportada/kA |
Corriente pico de resistencia nominal/kA |
|
200 |
3.15 |
7.88 |
|
400 |
6.3 |
15,75 |
3 Características estructurales

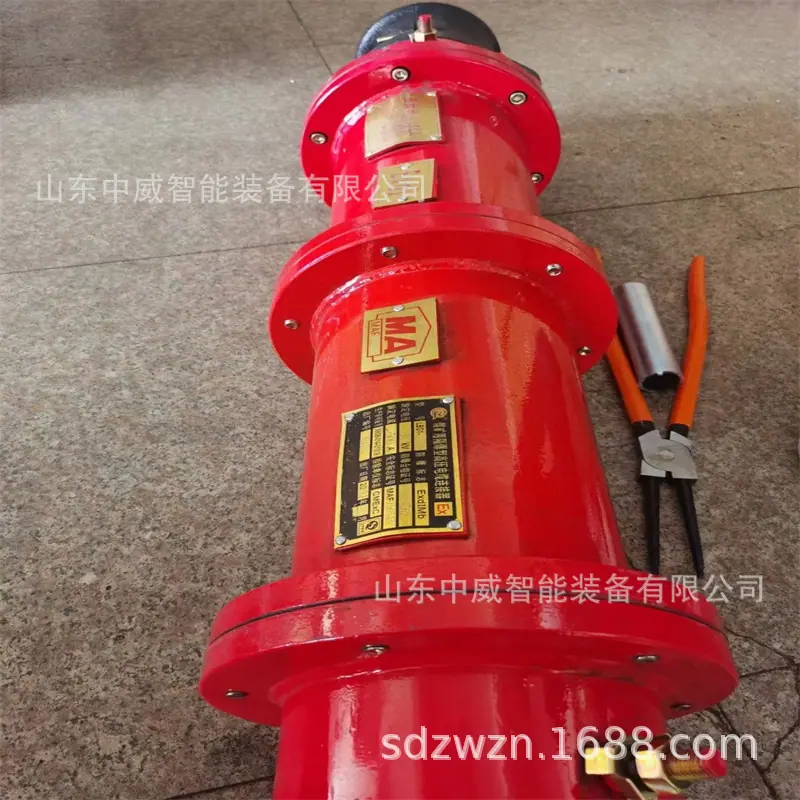

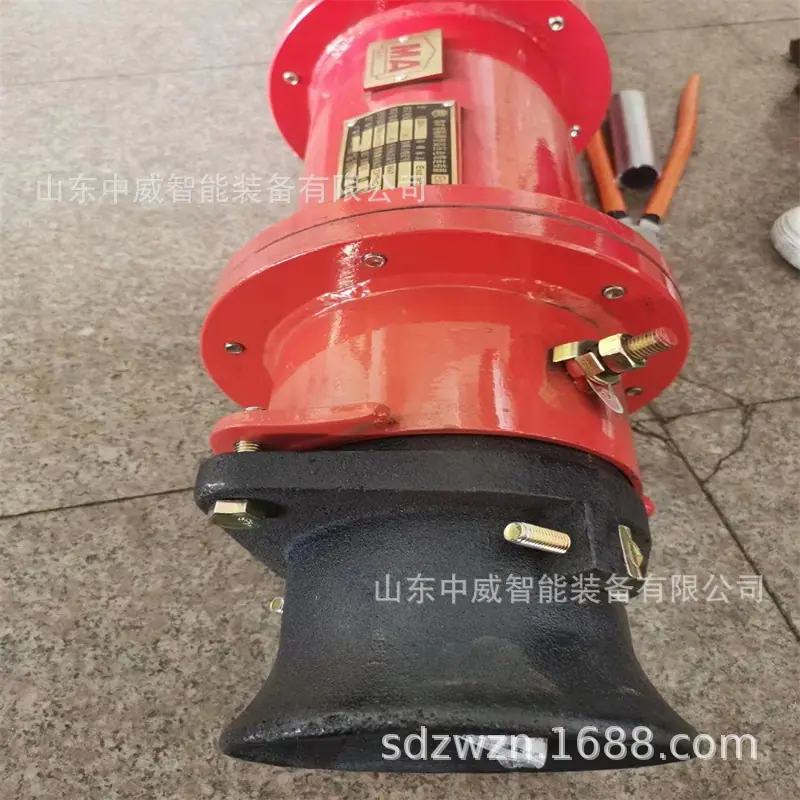

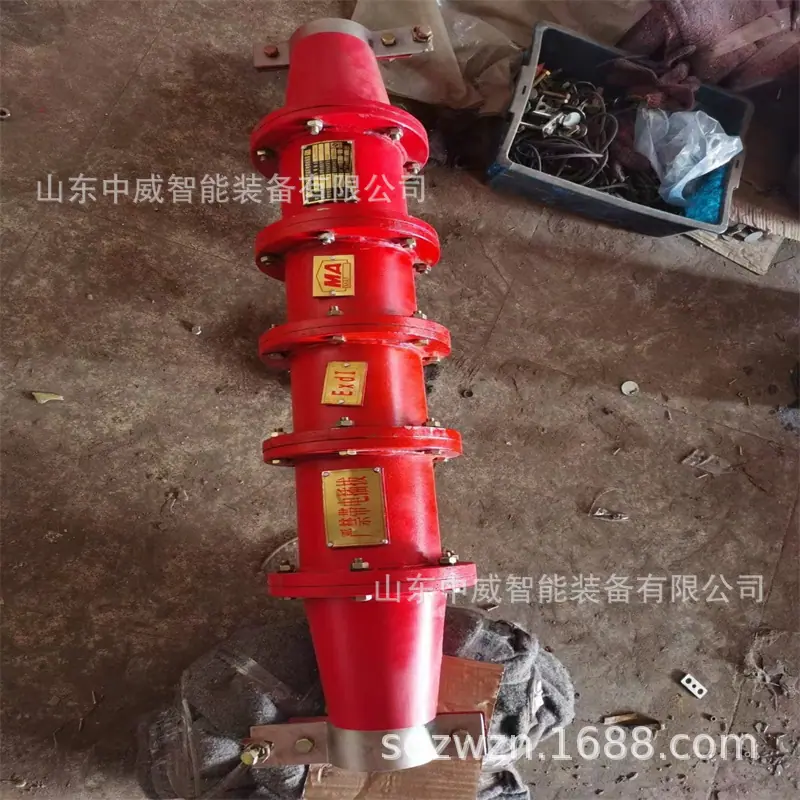

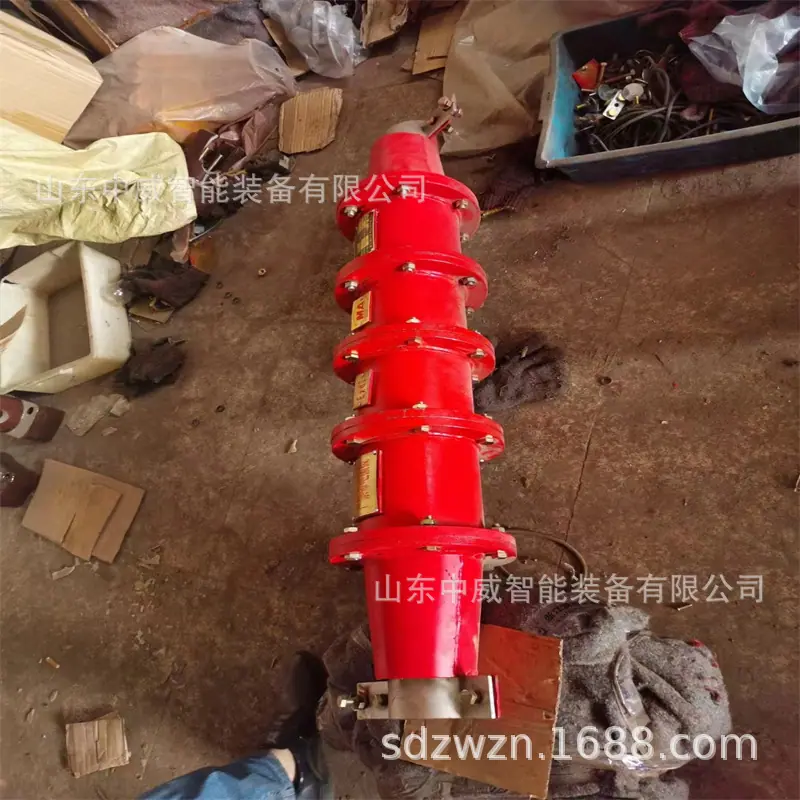

El conector es un cilindro alargado y consta de un dispositivo de entrada de cable, un cuerpo de acoplamiento e aisladores, barras conductoras principales, contactos auxiliares, dispositivos de puesta a tierra interna y externa, placas de identificación, etc., montados en el cuerpo de acoplamiento. El exterior está pintado con pintura magnética roja, y la apariencia general es simple y hermosa.
