DN22-300/90 Puntal Hidráulico de Monómero Inyección Interna Puntal Hidráulico de Monómero DN20-250/90 Columna Interna de Mina
Variaciones

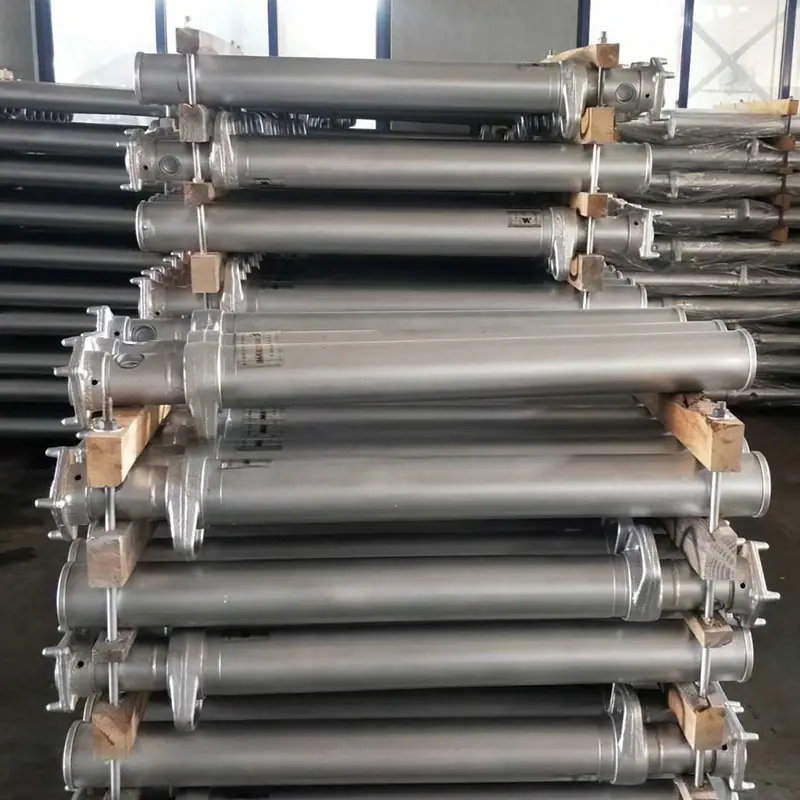

El puntal hidráulico simple de inyección interna DN es un puntal hidráulico simple de minería con estructura de suministro interno de fluido, que se compone principalmente de tapa superior, válvula de ventilación, cuerpo del cilindro, pistón, bomba manual, válvula de descarga, válvula y cuerpo del mango.
El puntal hidráulico simple de inyección interna DN juega un gran papel de soporte en túneles mineros y ha sido profundamente reconocido y utilizado por los principales usuarios de minas de carbón. Es simple de operar y fácil de usar. No se requiere inyección de líquido. El puntal hidráulico simple se puede subir y bajar directamente con manivela.
Rango de aplicación de la hélice hidráulica simple de inyección interna DN
El puntal hidráulico simple de inyección interna DN es adecuado para el soporte de techos y el soporte de techos en los extremos del frente de trabajo de recuperación de minas de carbón. Gracias a su gran capacidad de carga, su robusta capacidad de carga antiexcéntrica, su amplio recorrido de trabajo y su amplio rango de uso, se puede aplicar en frentes de trabajo de vetas de carbón delgadas, de espesor medio y gruesos.
Principio de funcionamiento de la hélice hidráulica simple de inyección interna DN
El fluido de trabajo de la hélice hidráulica simple de inyección interna DN es aceite hidráulico n.° 5. Al retornar la hélice, el aceite hidráulico del cilindro fluye de vuelta a la cavidad interna de la columna de transmisión para formar un circuito cerrado; no se requieren estaciones de bombeo ni sistemas de tuberías, lo que reduce el equipo de soporte y el costo. Se puede utilizar en lugares sin suministro eléctrico ni estaciones de bombeo, con gran flexibilidad y una gestión conveniente y sencilla. Debido a que el fluido de trabajo es de circulación cerrada, el aceite hidráulico fluye de vuelta a la cavidad interna de la columna de transmisión cuando la hélice retorna, logrando la circulación de circuito cerrado del aceite hidráulico de la propia hélice y consumiendo muy poco aceite hidráulico. El sistema hidráulico de la hélice es un sistema cerrado, el aceite hidráulico no se desborda, no contamina el medio ambiente, es beneficioso y tiene un impacto mínimo en la producción de la cara de trabajo, mantiene mejor el entorno de la cara de trabajo y ofrece mejores condiciones de trabajo. Todas las válvulas de la hélice están instaladas en la cavidad interna de la hélice, con poca posibilidad de contaminación externa y alta confiabilidad.
|
modelo |
Altura máxima (mm) |
Altura mínima mm |
Carrera mm |
Resistencia de trabajo kn |
Presión hidráulica de trabajo MPa |
Diámetro del cilindro mm |
Área base m3 |
Fluido de trabajo |
Peso kg |
|
DN31-160/90 |
3150 |
2450 |
700 |
160 |
25 |
90 |
120 |
aceite hidráulico 5# |
78 |
|
DN28-200/90 |
2800 |
2100 |
700 |
200 |
31 |
90 |
120 |
74 |
|
|
DN25-250/90 |
2500 |
1800 |
700 |
245 |
29 |
90 |
120 |
68 |
|
|
DN22-300/90 |
2240 |
1540 |
700 |
294 |
46.3 |
90 |
120 |
60 |
|
|
DN20-250/90 |
2000 |
1360 |
640 |
294 |
46.3 |
90 |
120 |
55 |
|
|
DN18-250/80 |
1800 |
1250 |
550 |
245 |
49 |
80 |
120 |
45 |
|
|
DN16-250/80 |
1600 |
1100 |
500 |
245 |
49 |
80 |
120 |
41 |
|
|
DN14-250/80 |
1400 |
1000 |
400 |
245 |
49 |
80 |
120 |
38 |
|
|
DN12-250/80 |
1200 |
870 |
330 |
245 |
49 |
80 |
120 |
34 |
|
|
DN10-250/80 |
1000 |
720 |
280 |
245 |
49 |
80 |
120 |
29 |
|
|
DN08-250/80 |
800 |
590 |
210 |
245 |
49 |
80 |
120 |
26 |
|
|
DN06-250/80 |
600 |
510 |
140 |
245 |
49 |
80 |
120 |
23 |
