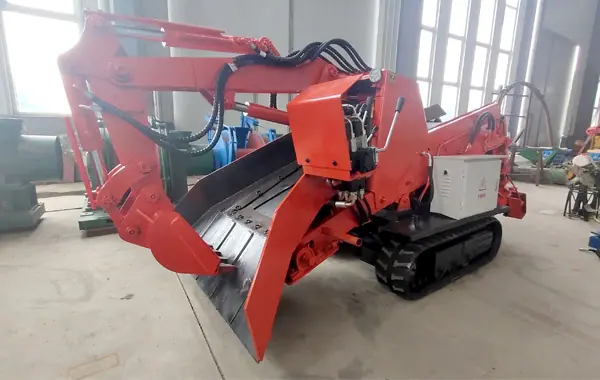

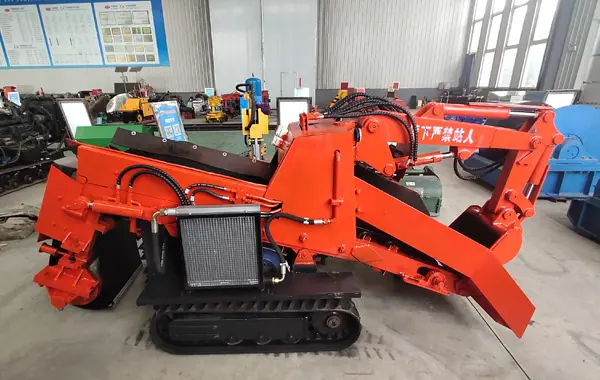

Máquina Hidráulica para Retiro de Escoria con Potente Fuerza Motriz para Operaciones Continuas de Retiro y Transporte de Escoria Subterránea

Aplicable a maquinaria de construcción para excavación de túneles, ingeniería minera, ingeniería hidráulica, etc., y túneles de desvío de agua de sección pequeña, maquinaria para escoria (mineral) de mina, esta máquina se utiliza principalmente para la recolección y carga de transporte de construcción de piedra triturada y materiales de tierra en algunas minas no peligrosas como minas de fosfato, minas metálicas y no metálicas con espacio de producción estrecho y escala de producción pequeña.

Es un dispositivo de producción que combina el manipulador con el transportador, integrando las funciones de recolección y transporte en una sola unidad, y adopta un sistema de control electrohidráulico. Ofrece seguridad, bajo consumo de energía y alta eficiencia. Es un equipo de minería indispensable para minas y pequeños túneles, y sustituye a la maquinaria manual y de otro tipo.

La máquina tiene cinco funciones: desplazamiento hidráulico, excavación y recolección, transporte, carga y limpieza de fondo. El desplazamiento hidráulico se acciona mediante un motor hidráulico, un reductor, un eje de transmisión y, a continuación, el reductor para accionar las ruedas. El motor hidráulico tiene tres funciones: avance, retroceso y frenado automático. La excavación y recolección la realiza el manipulador. Este manipulador realiza las funciones de excavación, extensión del brazo, carga y descarga. El brazo puede subir, bajar y girar a izquierda y derecha. La excavación y recolección se controla hidráulicamente mediante dos palancas. Su funcionamiento es similar al de una excavadora. Esta tecnología supone una mejora integral del proceso de operación de una excavadora grande. Es fácil de usar y operar. Las funciones de transporte y carga las realiza el sistema de transporte. El bastidor del transportador se controla mediante un cilindro hidráulico para subir y bajar. La rueda delantera se apoya cuando el bastidor del transportador desciende. Al mismo tiempo, el puerto frontal de recepción de material del bastidor del transportador está en mayor contacto con el mineral, lo que aumenta la estabilidad durante el trabajo. Al mismo tiempo, puede conectar materiales a granel y nivelar el suelo.

ZWY-60/15T
Adecuado para minas de más de 2,4 x 2,4
Longitud mm 6400
Ancho de la máquina 1730
Altura de la máquina 1650
Distancia entre ejes 1580
Distancia entre ejes 1470
Mineral a través del tamaño 650*430
Caminando a una pequeña distancia del suelo 190
Peso de la máquina kg 3200
Altura de elevación del estante de material mm 2100
Altura de carga del estante de materiales 1500
Adecuado para cajas de carga de longitud ≤1800
Longitud de extensión del cucharón desde el borde del cucharón 1740
Altura de elevación de cangilones 2600
Potencia KW 15
Ángulo de Oscilación del Brazo Superior （°） 73
Velocidad al caminar km/h 2.5/1.4
Fuerza de excavación KN 11.1
Eficiencia de carga de escoria T/h 70-140
Altura desde la cabeza del conductor hasta el suelo mm 1800
Inclinación del bastidor de la cinta transportadora (°) 24
