Introducción del producto de grúa monorraíl neumática:
Las grúas neumáticas de monorriel se utilizan principalmente para el transporte de materiales, equipos y componentes de equipos que pesan menos de cinco toneladas en los extremos superior e inferior de las vías de soporte en el frente de trabajo totalmente mecanizado de las minas de carbón. También se pueden instalar y utilizar en otros lugares de la mina donde se requiera transporte a corta distancia y son adecuadas para minas con alto contenido de gas.
Introducción a la función de grúa monorraíl neumática:

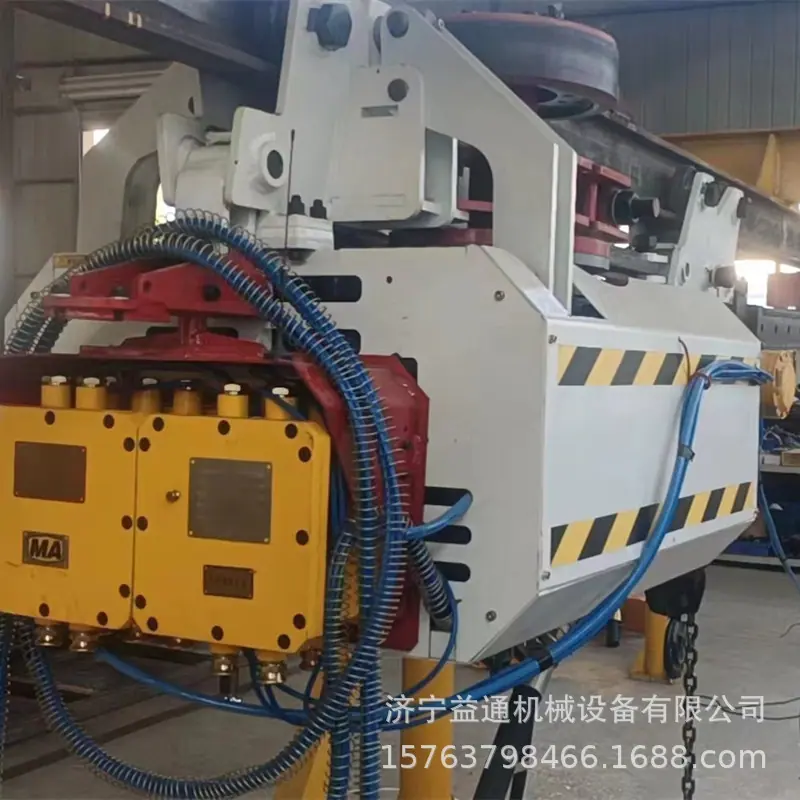

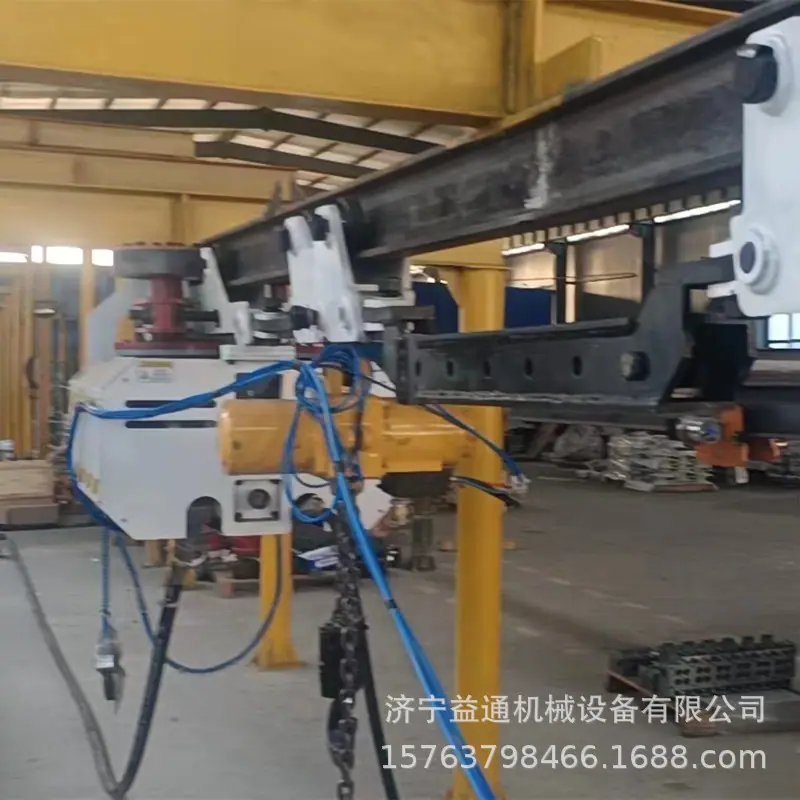

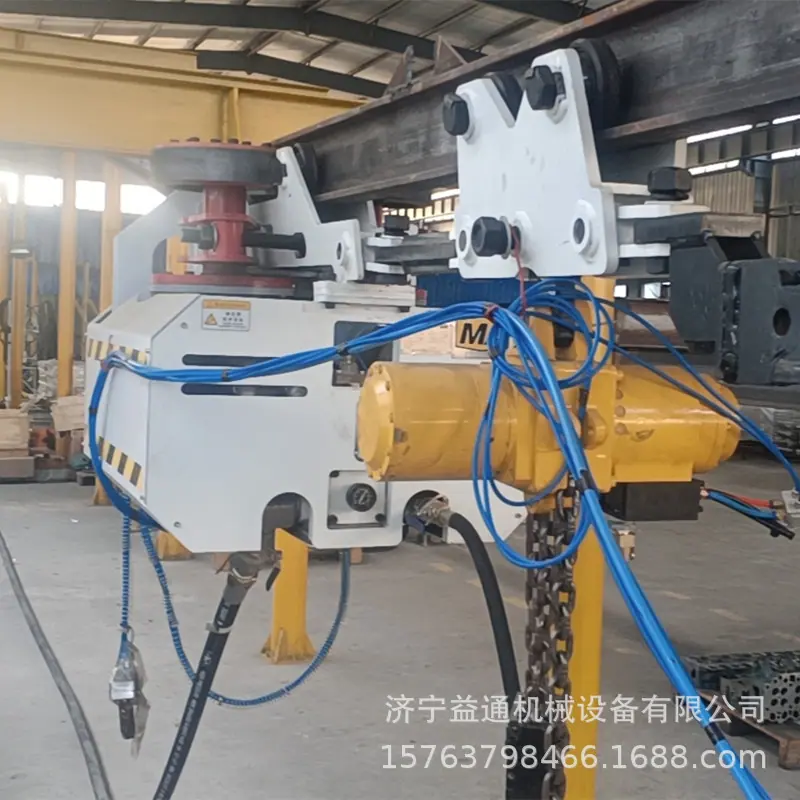

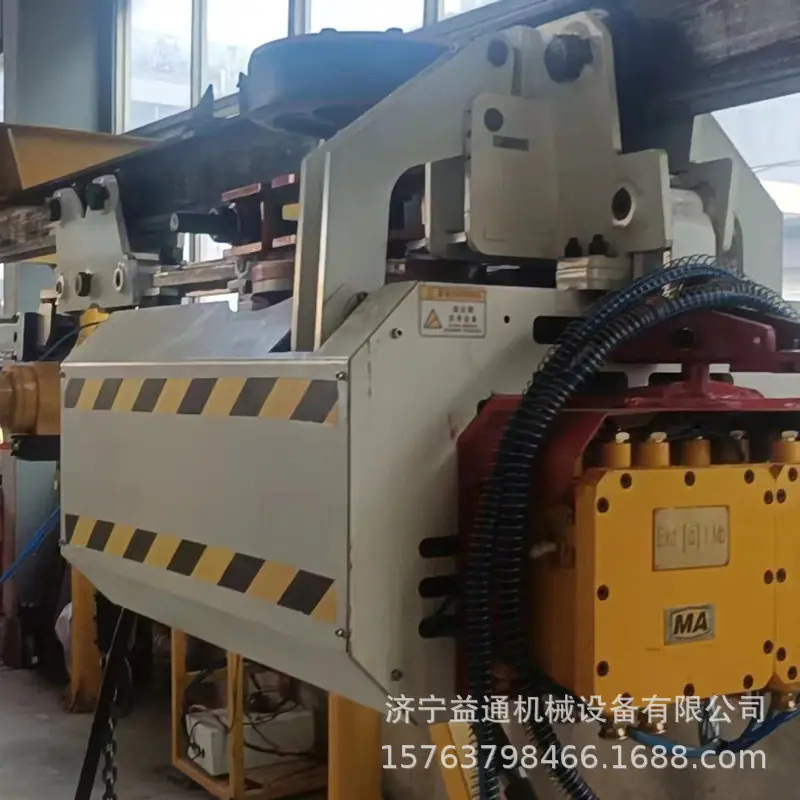

La grúa monorraíl neumática utiliza aire comprimido como potencia para accionar el motor neumático para que gire a alta velocidad. Después de que la velocidad se cambia (se reduce) para aumentar el par, la rueda de sujeción motriz gira, y rueda a lo largo de la superficie vertical del riel colgante. Puede moverse horizontalmente, girar y cabecear hacia arriba y hacia abajo a lo largo de la vía. Se compone principalmente de componentes del dispositivo de freno auxiliar, cuerpo de acoplamiento, componentes del dispositivo de tracción, sistema de control del circuito de aire, carro deslizante, polipasto neumático y otras partes.
La estructura ordenada e ingeniosa de estas seis piezas garantiza el funcionamiento seguro y eficaz del producto. Sus respectivas funciones son:
1 El dispositivo de freno auxiliar es un dispositivo de freno complementario al freno principal dentro del motor durante el funcionamiento de la grúa monorraíl neumática.
2 El cuerpo de acoplamiento es un componente clave para garantizar la conexión flexible efectiva entre el tractor, el carro deslizante y la biela; la biela es una pieza de acoplamiento que controla la distancia entre la polea y el tractor.
3 El componente del dispositivo de tracción es el mecanismo de potencia que arrastra toda la grúa monorraíl neumática hacia adelante y hacia atrás.
4 El sistema de control del circuito de aire es un sistema de control que realiza el comando de avance, retroceso y freno del mecanismo del tractor.

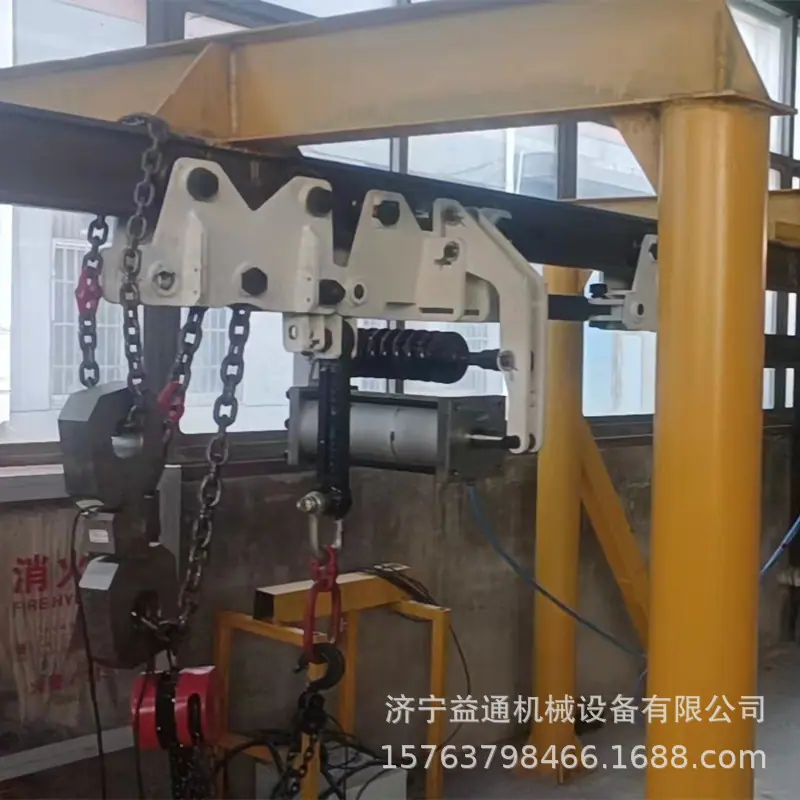

5 Un carro deslizante es un carro que transporta peso y se mueve a lo largo de vías.
6 Un polipasto neumático es un actuador para levantar objetos pesados.
Parámetros del producto grúa monorraíl neumática:
|
proyecto |
Los principales parámetros técnicos |
|
Fuerza máxima de tracción (kN) |
20 |
|
Velocidad máxima de funcionamiento (m/min) |
11 |
|
Pendiente máxima adaptativa (°) |
15 |
|
Tipo de riel |
I140E |
|
Radio de giro pequeño |
Nivel (m) |
|
4 |
|
|
Motor de aire |
|
|
modelo |
QDH1.5/2-0 |
|
Potencia (KW) |
2×2.8 |
|
Presión de trabajo (MPa) |
0,4-0,63 |
|
Presión nominal (MPa) |
0.5 |
|
Consumo de gas (m |
|
|
3 |
/min） |
|
5.6 |
|
|
Ángulo ajustable de la vía del monorraíl |
±3°/2 m |
|
Calidad de Elevación Horizontal a Gran Escala |
(kg) |
|
6000 |
o |
|
10000 |
|
|
Método de operación |
Control manual |
|
Peso del huésped (kg) |
396 |
