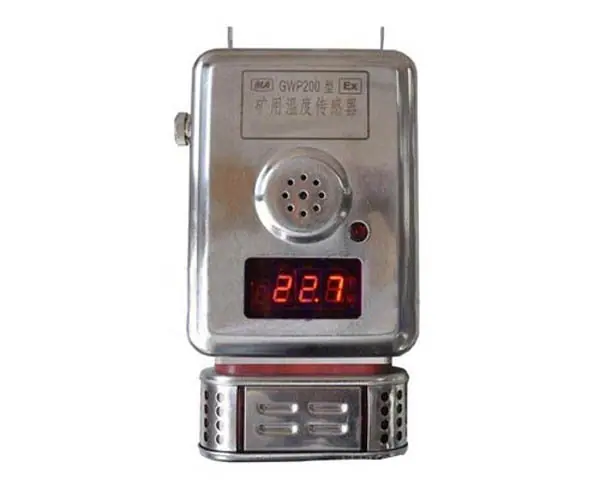

El sensor de temperatura GWP-200 es un sensor analógico que se utiliza para monitorear la temperatura de túneles subterráneos y tuberías de extracción de gas en minas de carbón. Puede visualizar digitalmente la temperatura in situ y convertir los resultados de la medición en señales eléctricas correspondientes para transmitirlas a la subestación subterránea.

1) Aplicación principal: El sensor se utiliza principalmente para monitorear la temperatura en las minas de carbón.

2) Ámbito de aplicación: callejones de Xiaxia, tuberías de gas de la superficie de trabajo, etc. Es necesario realizar lugares de monitoreo de temperatura.

1) Voltaje y corriente de trabajo

a) Voltaje de trabajo: (9,0～25,0) VCC;

b) Corriente de trabajo: ≤ 100 mA.

2) Rango de medición: -30℃～+200℃.

3) Los sensores de resolución de pantalla utilizan una pantalla digital y la resolución de pantalla es de 0,1 ° C entre (-30≤x <100) ° C; entre (100≤x≤200) ° C, la resolución de pantalla es de 1 ° C.

4) Error básico

a) Error de visualización ≤ ±2,5% (FS);

b) Error de salida ≤±2,5%(FS).

5) Formato de la señal de salida El formato de la señal de salida del sensor es el siguiente, y se selecciona uno de los cuatro formatos de señal de salida al salir de fábrica;

a) Tipo de frecuencia: la frecuencia de salida es (200～1000) Hz (cuando la corriente de salida es de 2 mA, el ancho de pulso es ≥0,3 ms, la amplitud del pulso: el nivel alto no es inferior a 3 V y el nivel bajo no es superior a +0,5 V);

b) Tipo de corriente: DC 4 mA ~ 20 mA (carga 0Ω ~ 500Ω);

c) Tipo de corriente: DC 1 mA ~ 5 mA (carga 0Ω ~ 1KΩ);

d) Tipo de bus: RS485, velocidad de transmisión 2400bps, voltaje de trabajo de la señal de transmisión DC pico a pico: ≤15 Vp-p; corriente de trabajo de la señal de transmisión pico a pico: ≤150 mA.

6) El tiempo de respuesta del sensor de tiempo de respuesta no es más de 10 s (agua).
