Soporte Hidráulico de Viga Colgante con Alta Resistencia de Soporte y Movimiento Flexible
Variaciones
El puntal de soporte de viga de techo hidráulico es un equipo clave utilizado para el soporte de techo en las caras de trabajo de las minas de carbón. Se utiliza principalmente para soportar el techo, prevenir el derrumbe y garantizar la seguridad de las operaciones de extracción de carbón. Combina las ventajas de los puntales hidráulicos simples y los soportes de techo mecanizados y es adecuado para minas de carbón pequeñas y medianas o minas que no tienen las condiciones para soportes de techo mecanizados. Presenta una estructura compacta, movimiento flexible y alta resistencia de soporte.
Estructura básica y principio de funcionamiento
El soporte hidráulico para un techo colapsado consta de una viga de techo, una pata (es decir, un puntal hidráulico), una base y mecanismos de conexión. Logra el levantamiento, descenso y movimiento hacia adelante de la columna a través de un sistema hidráulico. Su componente central—el puntal hidráulico—adopta un diseño de inyección externa o interna, dependiendo de una estación de bombeo de emulsión para obtener energía para lograr el levantamiento, descenso y bloqueo automáticos.
Viga Cumbrera: Estructura integral o articulada, utilizada para el contacto directo y soporte de la losa del techo.

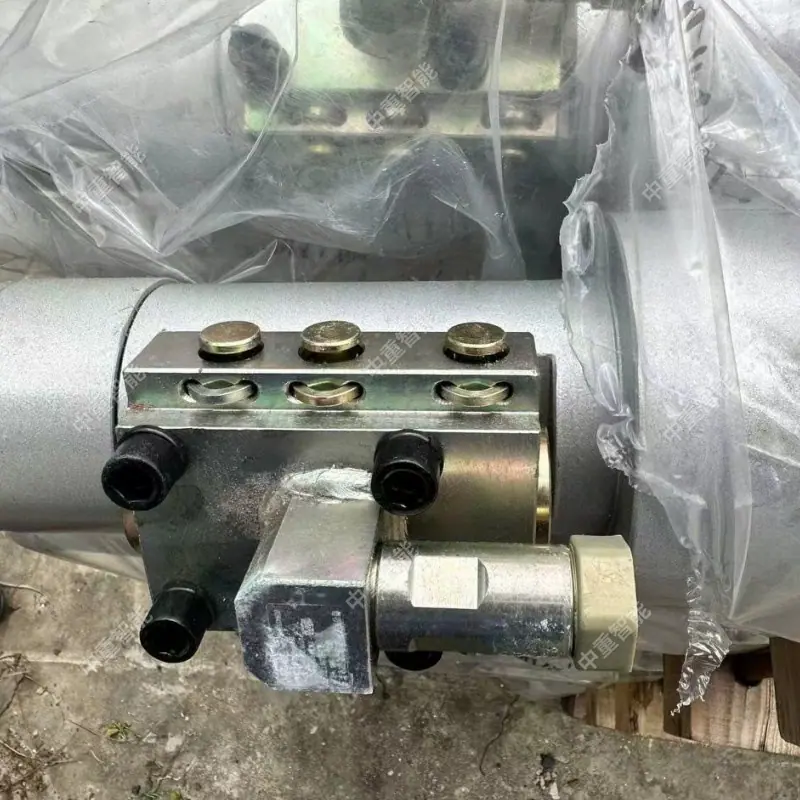

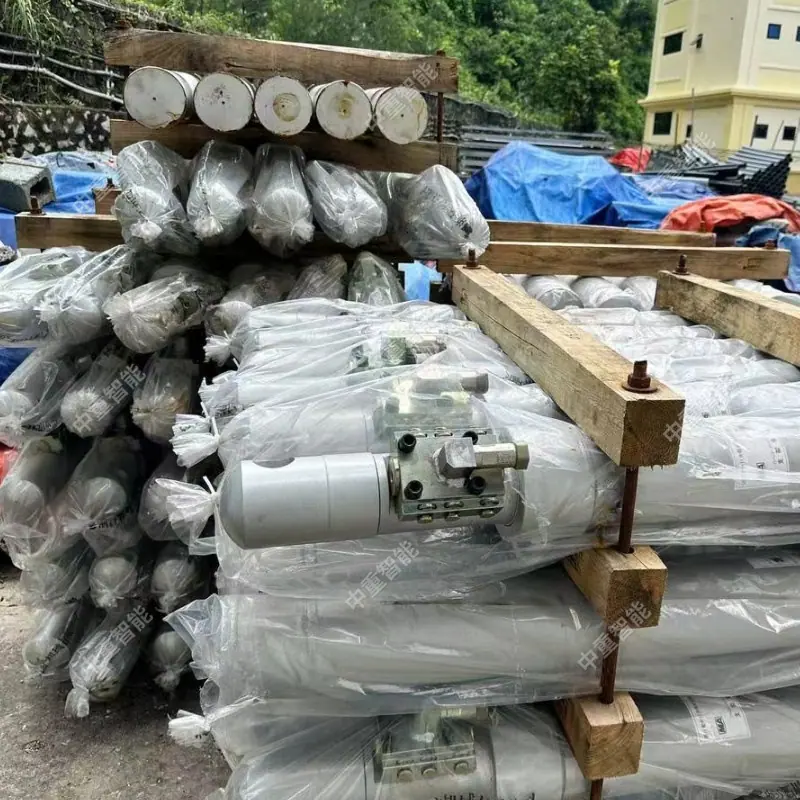

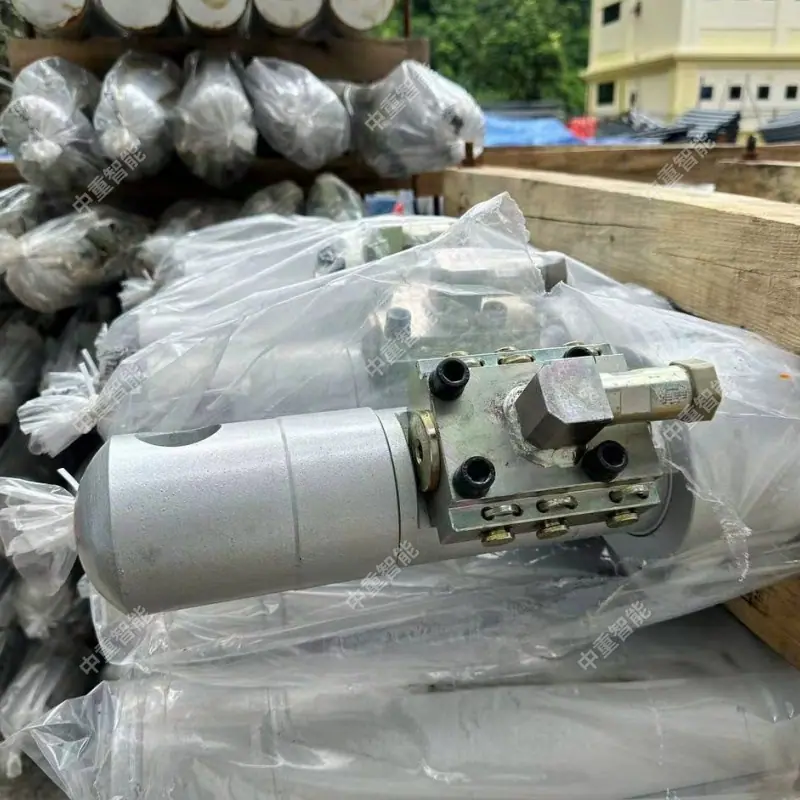

Columna de Soporte: Generalmente un cilindro hidráulico de doble o simple telescopio, que proporciona la fuerza de soporte principal, los diámetros nominales comunes son 100 mm, 110 mm, etc.
Base: Distribuye la presión, evita el hundimiento del poste de soporte, algunos modelos están equipados con una base flotante resistente a pinchazos.
Mecanismo de Movimiento: Impulsado por cilindros hidráulicos, logra el movimiento alterno hacia adelante de las vigas superiores delantera y trasera, con una pequeña distancia superior vacía y soporte oportuno.
Escenarios de Aplicación y Ventajas
Escenarios Aplicables:
Frente de trabajo de minas de carbón pequeñas y medianas
Colapso del techo, desprendimiento fácil de la pared lateral, tres vetas de carbón blando
Capas de carbón suavemente inclinadas con un ángulo de inclinación menor a 30°
Se puede usar con procesos de minería mecánica o de voladura
Ventajas Clave:
Tamaño pequeño y peso ligero: Fácil de transportar e instalar, adecuado para entornos con espacio limitado en pasillos.
Diseño Móvil: No se necesita equipo de manejo adicional, mejorando la eficiencia operativa
Alta resistencia de soporte: Puede soportar una mayor presión del techo, mejorando la seguridad
Bajo costo: Menor inversión en comparación con el soporte totalmente mecanizado, adecuado para minas con fondos limitados
