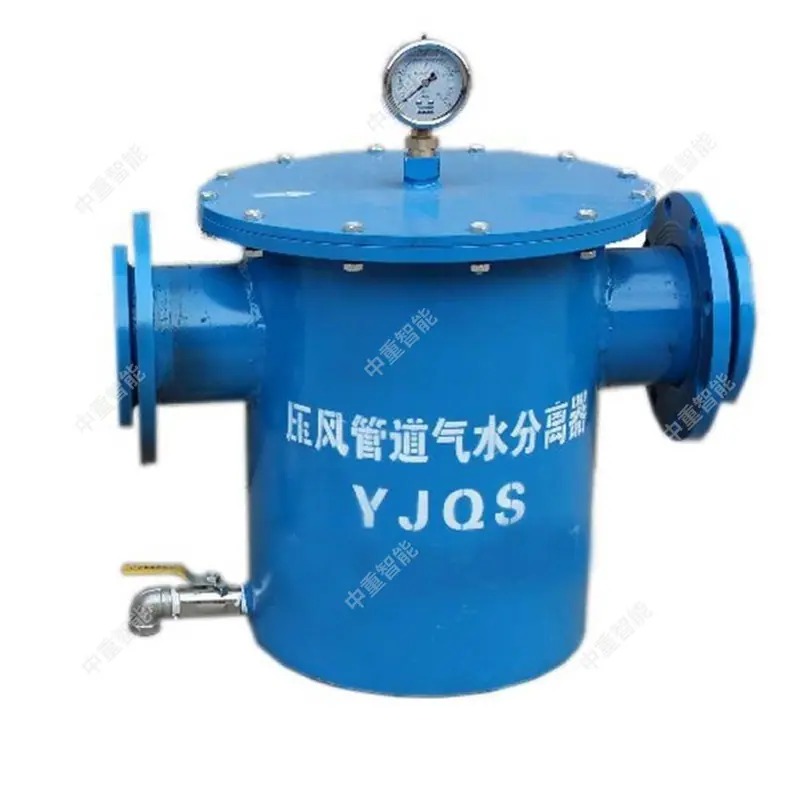

Separador Gas-Agua para Minería Separación Gas-Agua para Minería Dispositivo Yjqs-C-Dn80 Separador Gas-Agua para Minería

Manual de Instrucciones para Filtro Separador de Agua de Tubería de Aire Comprimido

La tubería principal de suministro de vapor del separador de vapor-agua debe estar equipada con un colector y drenador de agua. En el punto de conexión entre la tubería de suministro de vapor y el dispositivo de autorescate, se debe instalar un interruptor y un separador de vapor-agua. Las válvulas del sistema de autorescate de aire comprimido deben estar completamente instaladas, y las manijas de las válvulas deben estar en la misma dirección para garantizar el uso normal del sistema.

Además de la conexión entre el suministro de aire y el dispositivo de autorescate, se debe instalar un interruptor y un separador de vapor y agua. Se deben instalar todas las válvulas del sistema de autorescate de aire comprimido, y las manijas de las válvulas deben estar en la misma dirección para garantizar el uso normal del sistema. El separador de vapor y agua es adecuado para separar vapor, agua e impurezas de las tuberías de aire comprimido de la mina, eliminando gotas de líquido transportadas en sistemas de vapor y aire comprimido, y separando partículas sólidas y líquido de diversos gases.

Parámetros técnicos:

presión de diseño:1,5 Mpa

Pérdida de presión:≤0.002 Mpa

Eficiencia de separación:99%

Tamaño de la conexión:DM15～350

Tipo de interfaz: bridaPN1.6/PN2.5/PN4.0

¿Cómo funciona un filtro separador de vapor y agua para tuberías de aire comprimido?

1. Una gran cantidad de vapor húmedo entra en el separador de vapor y agua y se mueve con un movimiento centrífugo inclinado hacia abajo dentro de él; la humedad arrastrada se separa por separación de ondas debido a la velocidad reducida; el líquido separado fluye a través de una trampa de vapor y se descarga, lo que resulta en vapor seco y limpio.El cuerpo se descarga de la salida del separador. Debido a la estructura simple del separador de drenaje, la pérdida de presión se minimiza y se suministra fluido limpio al equipo.vaporcuerpo.

Se debe usar presión de vapor antes de la instalaciónSopla el polvo y los escombros de la tubería, limpia la suciedad, Artículos varios.

2. Este separador debe instalarse en la tubería de aire comprimido de la mina de carbón. Se recomienda instalar válvulas de cierre antes y después del separador.

3. Dirección de instalación: La flecha en el cuerpo de la válvula apunta en la misma dirección que el fluido en la tubería (la flecha en el cuerpo de la válvula apunta a la salida del fluido).

 Separador de Agua de Vapor de Minería Separador de Agua de Vapor de Minería YJQS-C-DN80 Separador Separador de Agua de Vapor de Minería
