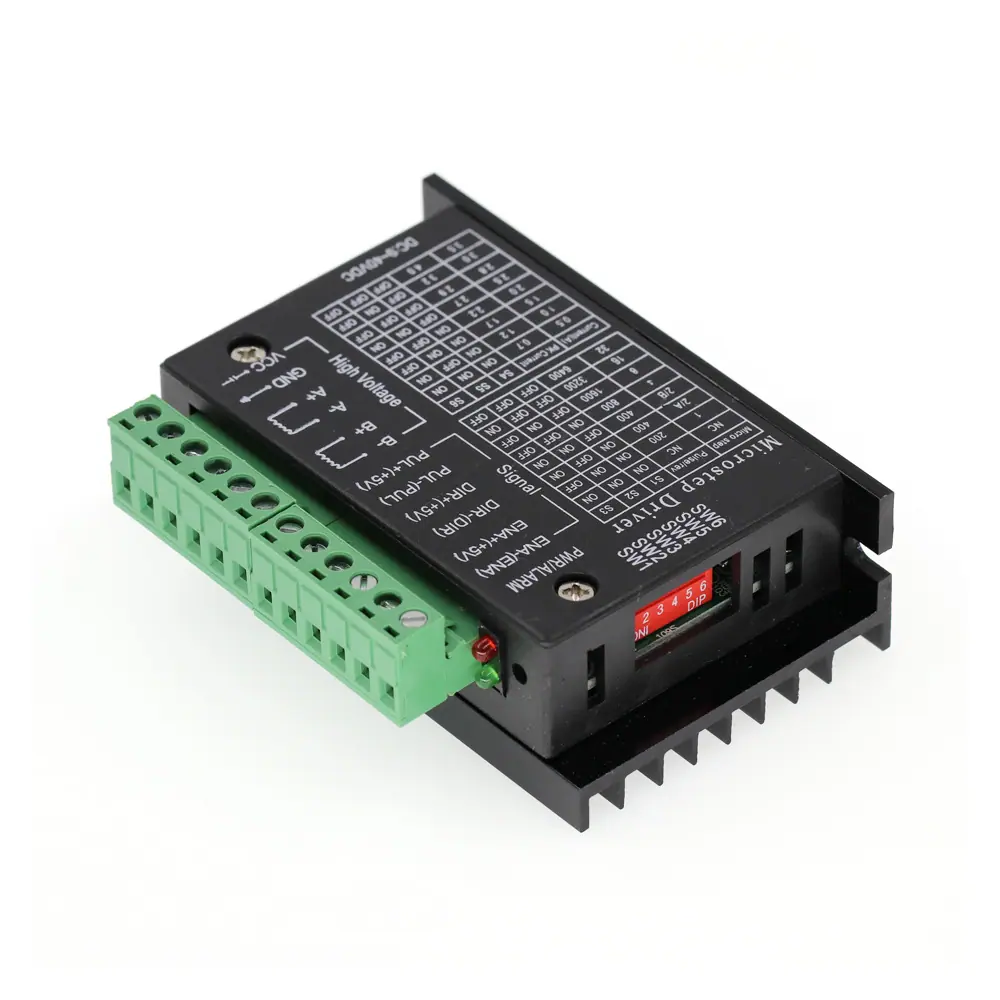

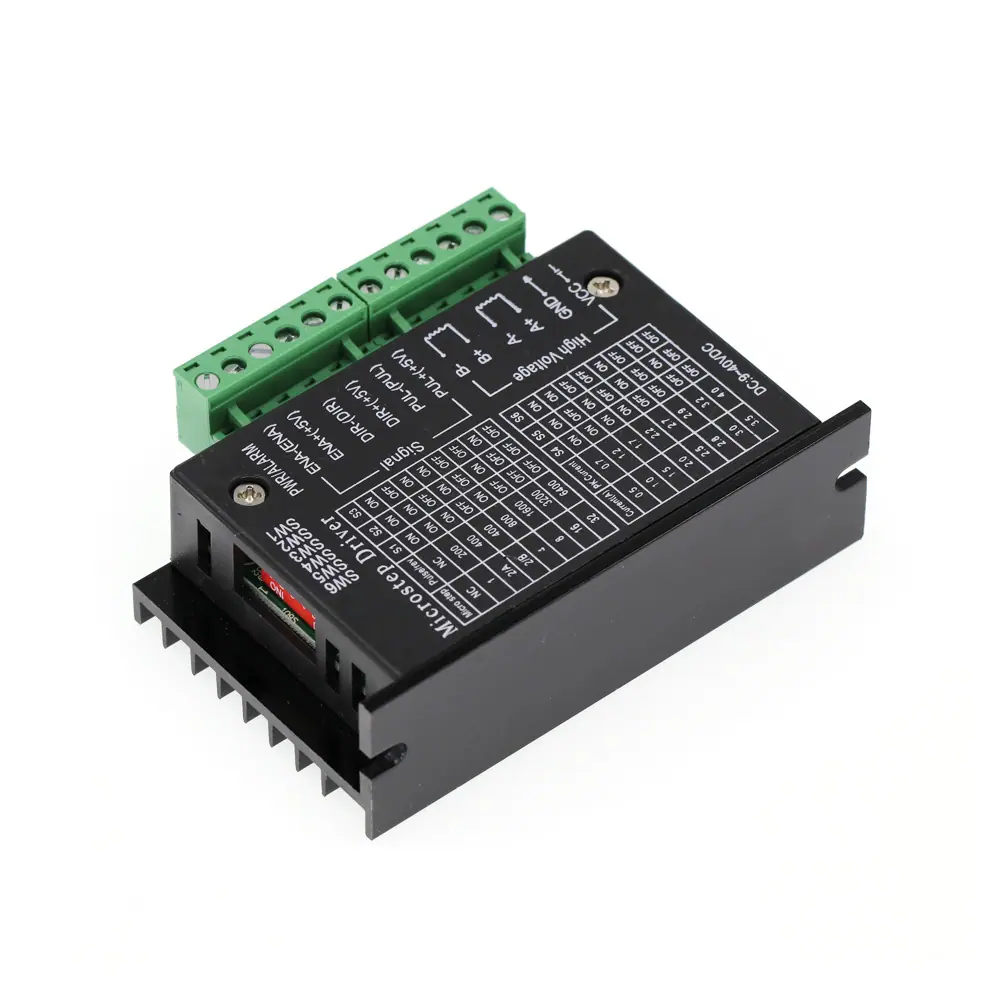

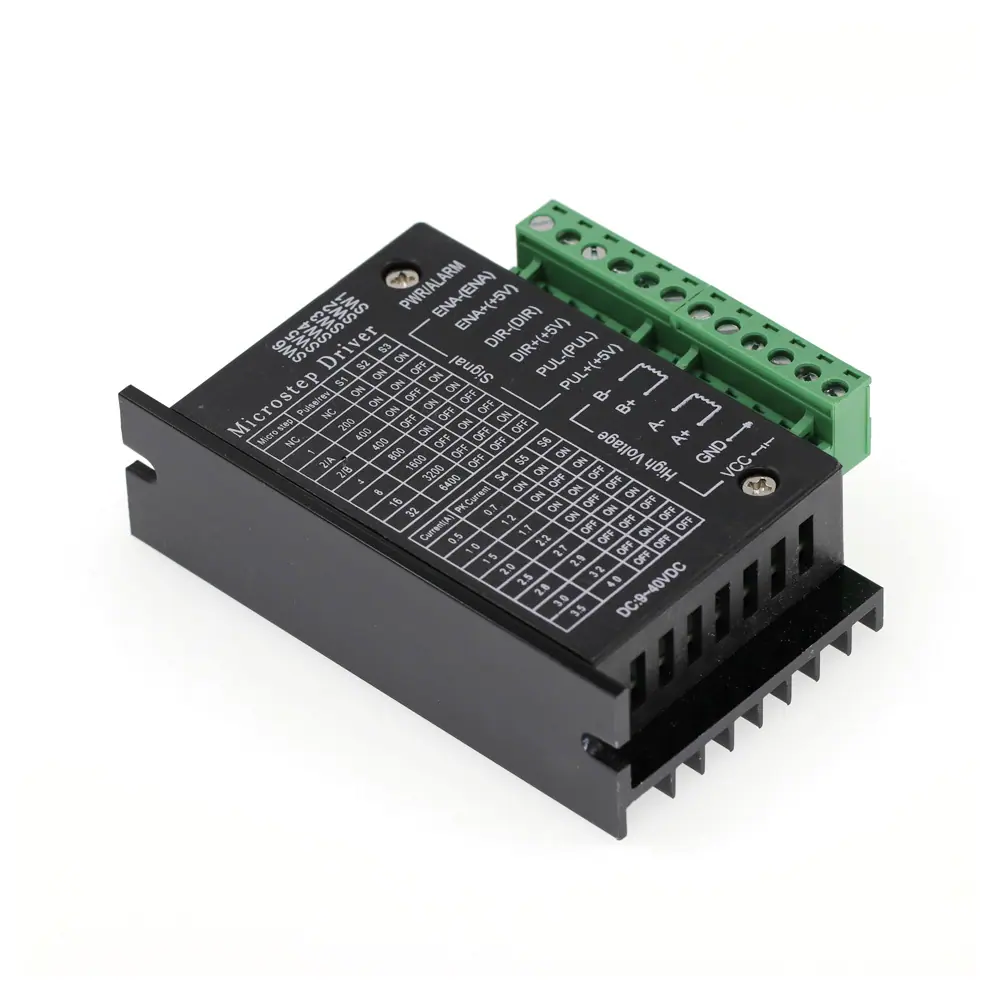

Versión mejorada TB6600 32 subdivisiones 42/57/86 controlador de motor paso a paso
(Detalles proporcionados en chino e inglés)
Descripción en chino:
Características del bebé:
Este controlador es una versión mejorada del TB6600, con la subdivisión aumentada a 32, adecuado para aplicaciones de alta subdivisión. Motores paso a paso aplicables: tipo 42, 57, 86 de 2 fases 4 fases (4 hilos 6 hilos 8 hilos)
1. Fuente de alimentación de 9V-40V CC;
2. Excitación de corriente constante de fase bipolar de puente H;
3. Están disponibles ocho corrientes de salida de hasta 4.0A;
4. Seis modos de subdivisión con un máximo de 32 subdivisiones son opcionales;
5. Aislamiento fotoeléctrico de alta velocidad de la señal de entrada;
6. Interfaz estándar de ánodo común de un solo pulso;
7. Función de retención fuera de línea;
8. La carcasa semicerrada puede adaptarse a entornos más hostiles;
9. Proporcionar función de bloqueo de corriente semiautomática de ahorro de energía;
10. Protección de temperatura incorporada y protección contra sobrecorriente.
11、201g

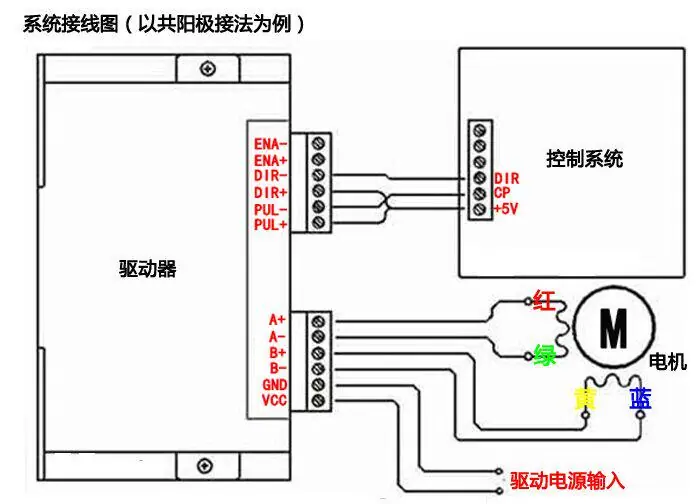

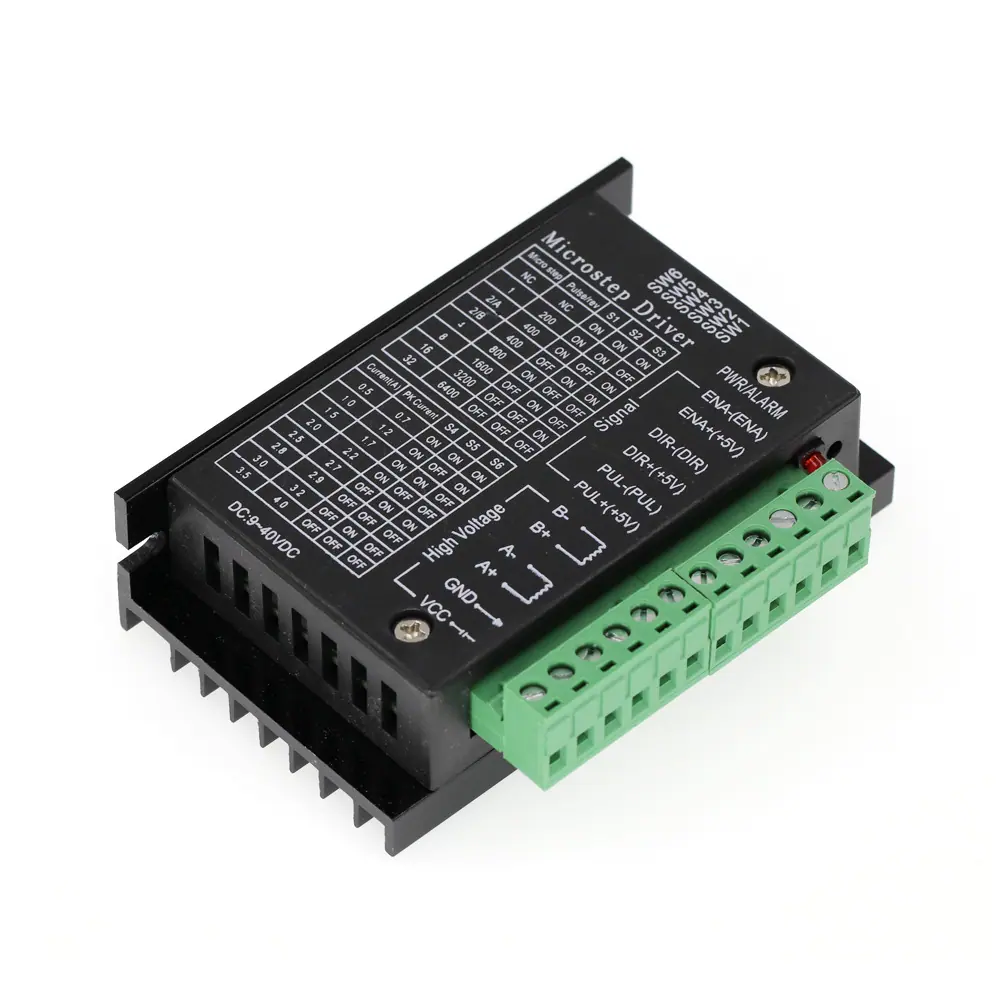

Definición de bloque de terminales
Terminal de entrada de señal
⑴CP+: Terminal positivo de entrada de señal de pulso.
⑵CP-: Terminal negativo de entrada de señal de pulso.
⑶DIR+: Terminal positivo para control de avance y retroceso del motor.
⑷DIR-: Terminal negativo para control de avance y retroceso del motor.
⑸EN+: Terminal positivo del control fuera de línea del motor.
⑹EN-: Terminal negativo del control fuera de línea del motor.
Conexiones de bobinado del motor:
⑴A+: Conectar a la fase A+ del devanado del motor.
⑵A-: Conectar a la fase A del devanado del motor.
⑶B+: Conectar a la fase B+ del devanado del motor.
⑷B-: Conectar a la fase B del devanado del motor.
Conexión de voltaje de operación:
⑴VCC: Positivo de la fuente de alimentación de CC (nota: 10V ＜VCC ＜42V).
⑵GND: fuente de alimentación de CC negativa.

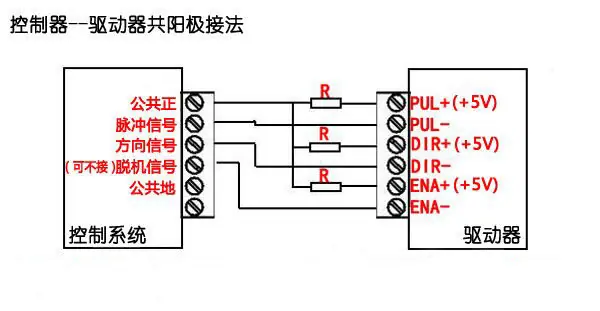

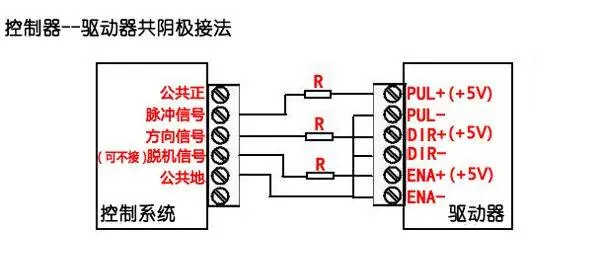

Conexión de aislamiento por optoacoplador de entrada de señal
Hay dos formas de conectar la interfaz de señal de entrada: los usuarios pueden usar conexión de ánodo común o conexión de cátodo común según sus necesidades.
1. Conexión de ánodo común: conecte CP+, DIR+ y EN+ a la fuente de alimentación del sistema de control respectivamente. Si la fuente de alimentación es +5V, se puede conectar directamente. Si la fuente de alimentación es mayor que +5V, se debe añadir una resistencia limitadora de corriente externa R para asegurar que el optoacoplador interno del controlador proporcione una corriente de accionamiento de 8-15mA. La señal de entrada de pulso se conecta a través de CP-; en este momento, DIR- y EN- son válidos en nivel bajo.
2. Conexión de cátodo común: conecte CP-, DIR-, EN- a la tierra del sistema de control (SGND, aislado de la tierra de alimentación); agregue señal de entrada de pulso de +5V a través de CP+; en este momento, DIR+, EN+ son válidos en nivel alto. El valor de conexión de la resistencia limitadora de corriente R es el mismo que la conexión de ánodo común.
Nota: El terminal EN se puede desconectar. Cuando EN es válido, el rotor del motor está en un estado libre (estado fuera de línea). En este momento, puede girar manualmente el eje del motor para realizar los ajustes que le convengan. Una vez completado el ajuste manual, establezca EN en un estado inválido para continuar con el control automático.
Ajustes de segmento:
| Micro stp | Pulso/revolución | S1 | S2 | S3 |
| CAROLINA DEL NORTE | CAROLINA DEL NORTE | EN | EN | EN |
| 1 | 200 | EN | EN | APAGADO |
| 2/A | 400 | EN | APAGADO | EN |
| 2/B | 400 | APAGADO | EN | EN |
| 4 | 800 | EN | APAGADO | APAGADO |
| 8 | 1600 | APAGADO | EN | APAGADO |
| 16 | 3200 | APAGADO | APAGADO | EN |
| 32 | 6400 | APAGADO | APAGADO | APAGADO |
Ajuste actual:
| Corriente(A) | PK Actual | S4 | S5 | S6 |
| 0.5 | 0.7 | EN | EN | EN |
| 1.0 | 1.2 | EN | APAGADO | EN |
| 1.5 | 1.7 | EN | EN | APAGADO |
| 2.0 | 2.2 | EN | APAGADO | APAGADO |
| 2.5 | 2.7 | APAGADO | EN | EN |
| 2.8 | 2.9 | APAGADO | APAGADO | EN |
| 3.0 | 3.2 | APAGADO | EN | APAGADO |
| 3.5 | 4.0 | APAGADO | APAGADO |
APAGADO |
Descripción en inglés:
Presupuesto:
Esta unidad es una versión mejorada de la TB6600, con la mejora a 32 segmentos,
para fines de alta segmentación. Motor paso a paso aplicable: tipo 42,57,86 de 2 fases 4 fases (línea de 4 hilos 6 hilos 8)
Características:
1, Fuente de alimentación de CC de 9V-42V;
2, Puente H bipolar de fase constante accionado por flujo;
3, la corriente de salida máxima de 4.0A ocho opcionales;
4, hasta 32 segmentos de seis tipos de submodos disponibles;
5, la señal de entrada es aislamiento óptico de alta velocidad;
6, interfaz de pulso único de ánodo común estándar;
7, función de retención sin conexión;
8, el chasis semiabierto puede adaptarse a entornos más exigentes;
9, proporciona energía; función de bloqueo de corriente semiautomática;
10, protección térmica y protección contra sobrecorriente integradas.
Lista de empaque :
Controlador de motor paso a paso TB6600 de una pieza
