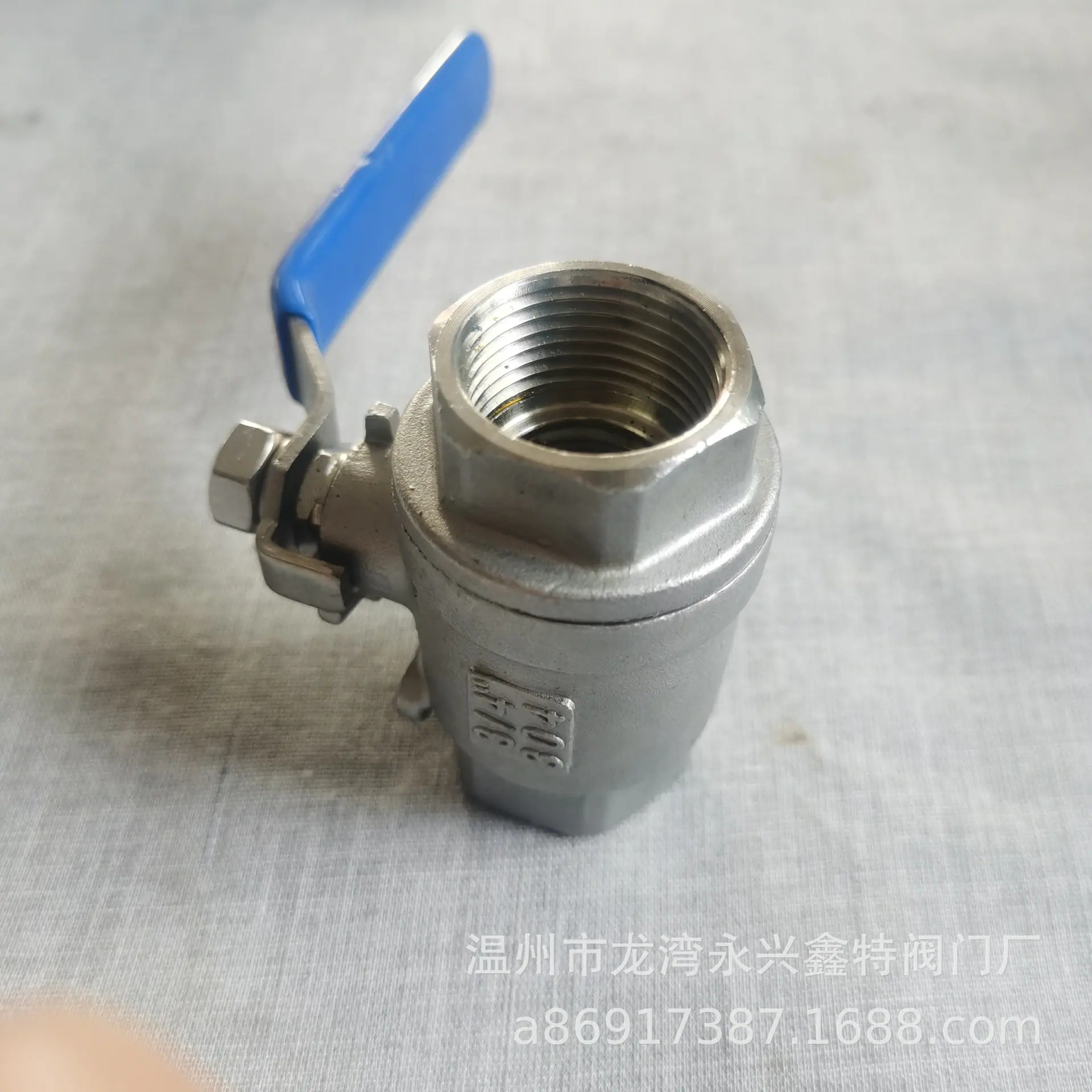

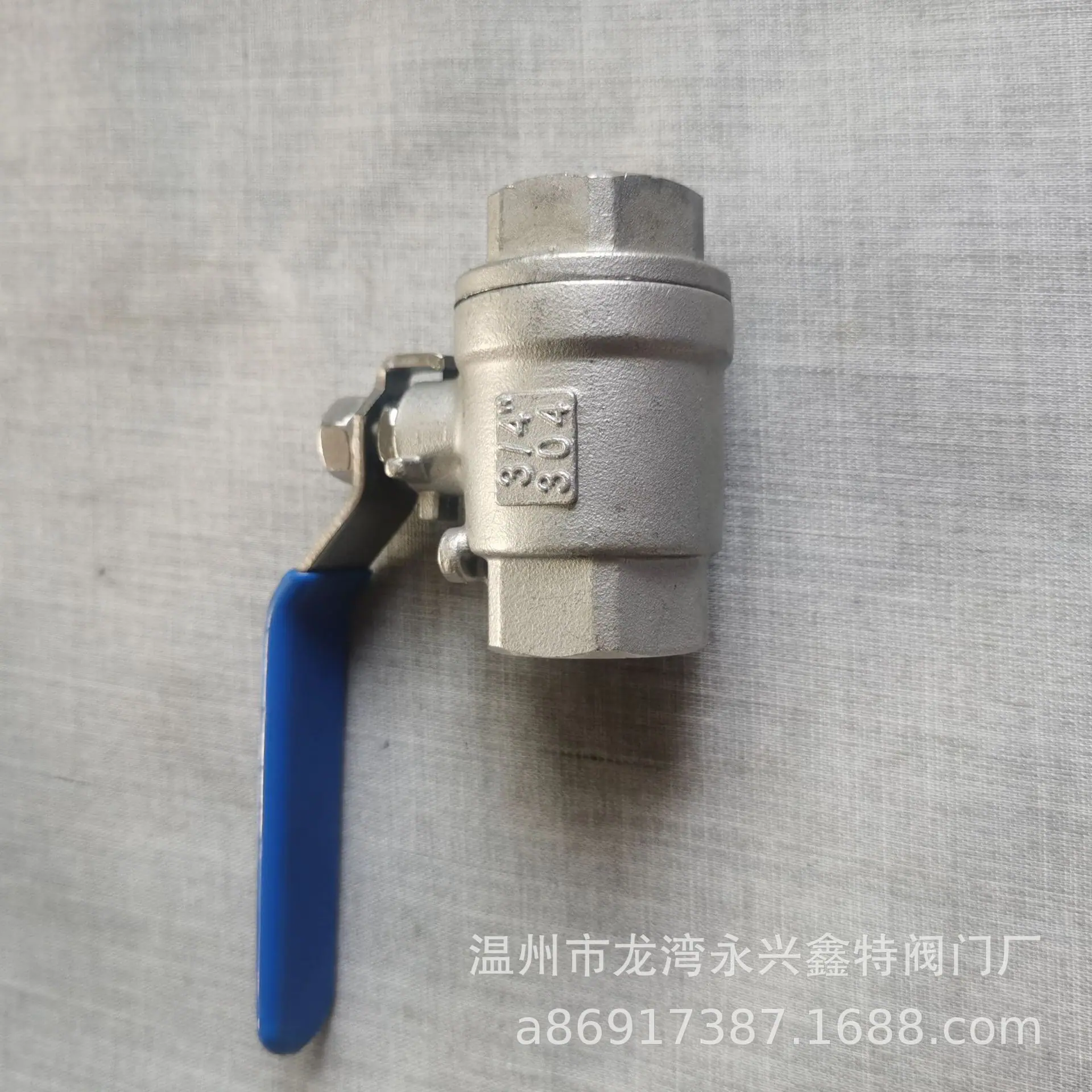

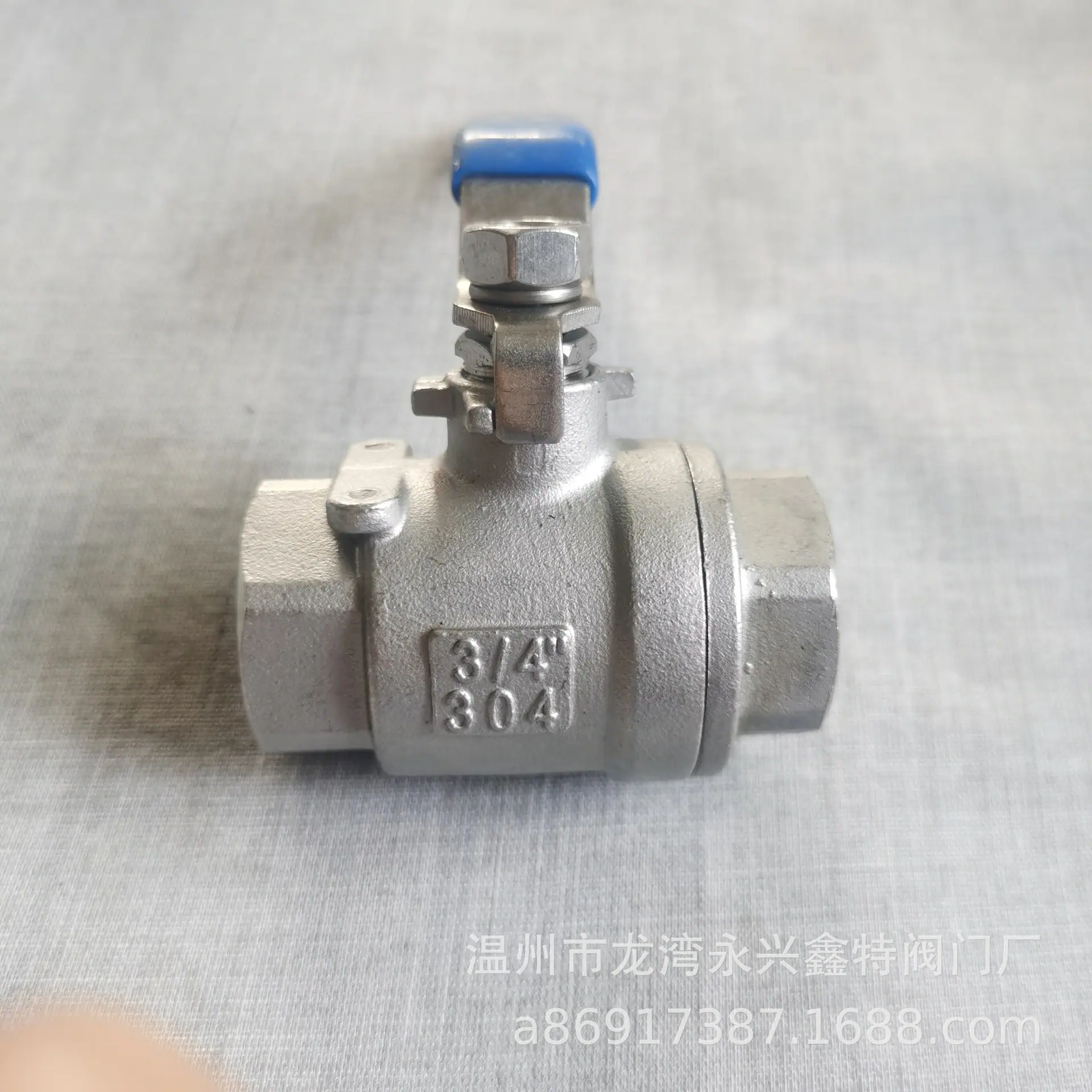

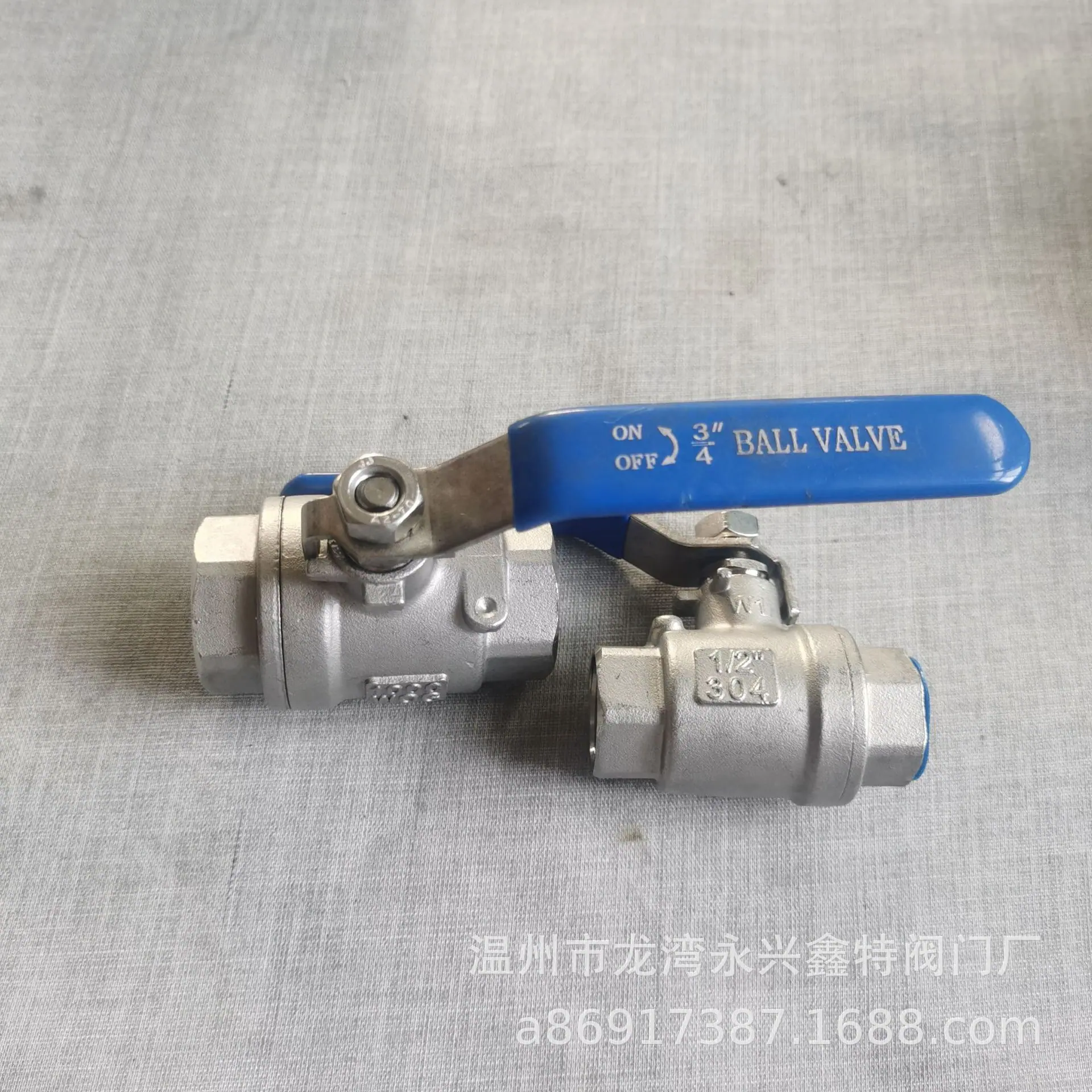

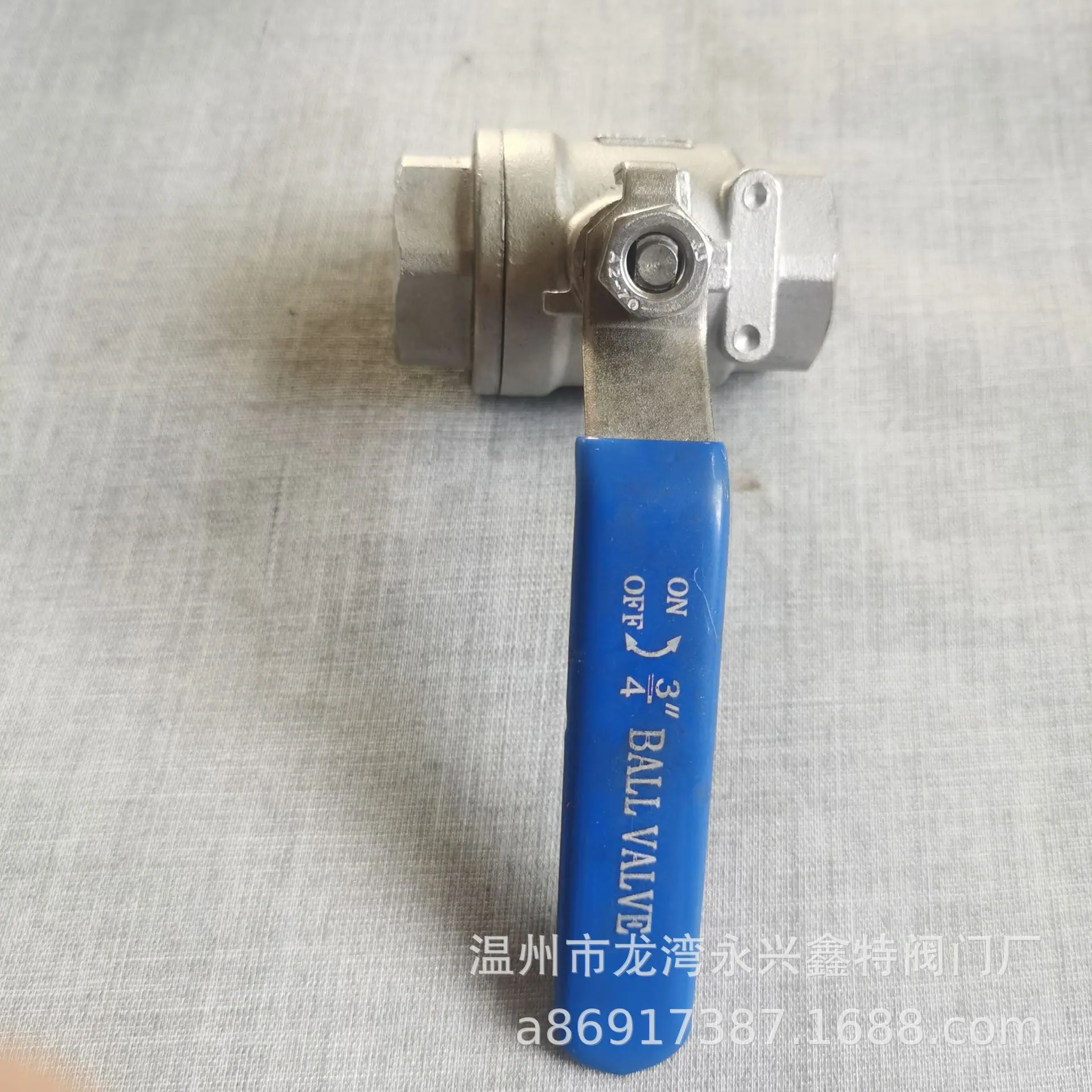

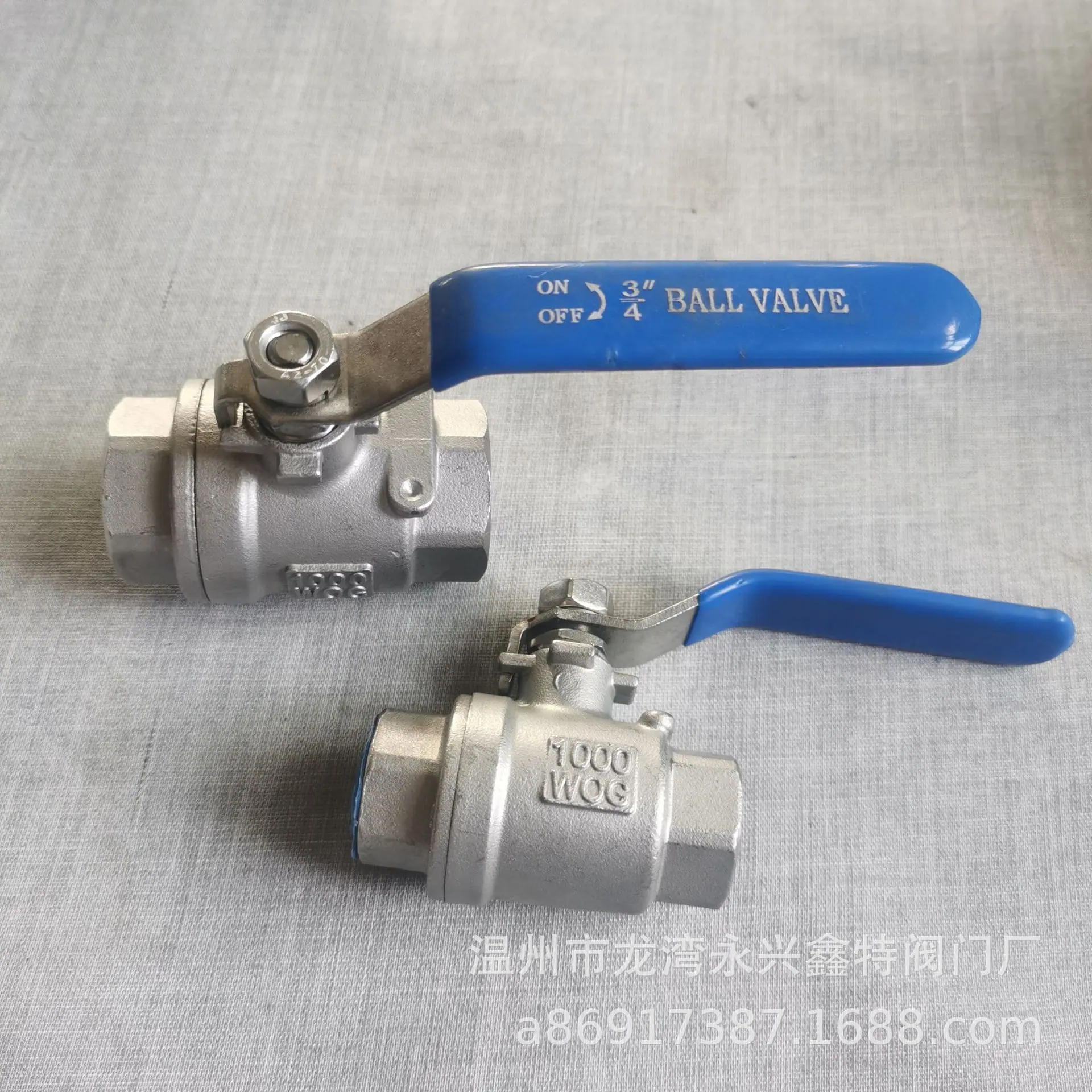

Válvula de Bola de Dos Piezas con Rosca Interna de Acero Inoxidable Válvula de Bola de Acero Inoxidable Válvula de Bola de Alta Presión Válvula de Acero Inoxidable 16P-40P

Las válvulas de bola se pueden clasificar por su forma estructural:

Válvula de bola flotante plegable

: La bola de la válvula de bola es flotante. Bajo la acción de la presión del medio, la bola puede producir un cierto desplazamiento y presionar firmemente contra la superficie de sellado en el extremo de salida, asegurando el sellado en el extremo de salida. La válvula de bola flotante tiene una estructura simple y un buen rendimiento de sellado, pero la carga del medio de trabajo sobre la bola se transmite completamente al anillo de sellado de salida. Por lo tanto, es necesario considerar si el material del anillo de sellado puede soportar la carga de trabajo del medio sobre la bola. Esta estructura se utiliza ampliamente en válvulas de bola de presión media y baja.

Válvula de Bola Fija Plegable

: La esfera en una válvula de bola está fija y no se mueve bajo presión. Las válvulas de bola de esfera fija están equipadas con asientos flotantes. Cuando se someten a presión media, el asiento se mueve, presionando firmemente el anillo de sellado contra la esfera para asegurar el sellado. Generalmente se instalan cojinetes en los ejes superior e inferior de la esfera, lo que resulta en un bajo par de operación, haciéndolas adecuadas para válvulas de alta presión y gran diámetro. Para reducir el par de operación de las válvulas de bola y aumentar la confiabilidad del sellado, han surgido recientemente las válvulas de bola selladas con aceite. Se inyecta aceite lubricante especial entre las superficies de sellado para formar una película de aceite, que mejora el sellado y reduce el par de operación, haciéndolas aún más adecuadas para válvulas de bola de alta presión y gran diámetro.

Válvula de bola elástica plegable

: La esfera de la válvula de bola es elástica. Tanto la esfera como el anillo de sellado del asiento de la válvula están hechos de materiales metálicos, y la presión de contacto de sellado es muy grande. La presión del propio medio no es suficiente para cumplir con los requisitos de sellado, y se debe aplicar una fuerza externa. Este tipo de válvula es adecuada para medios de alta temperatura y alta presión. La elasticidad se logra creando una ranura elástica en el extremo inferior de la pared interior de la esfera. Al cerrar el paso, la cabeza en forma de cuña del vástago de la válvula expande la esfera y la presiona contra el asiento de la válvula para lograr el sellado. Antes de girar la esfera, primero se afloja la cabeza en forma de cuña, y la esfera vuelve a su forma original, creando un espacio muy pequeño entre la esfera y el asiento de la válvula, lo que puede reducir la fricción de la superficie de sellado y el par de operación.

Las válvulas de bola se pueden dividir en de paso directo, de tres vías y de ángulo recto según sus posiciones de paso. Los dos últimos tipos de válvulas de bola se utilizan para distribuir fluidos y cambiar la dirección del flujo de los fluidos. Se deben tener en cuenta los siguientes puntos durante la instalación y el mantenimiento de las válvulas de bola: 1. Se debe dejar suficiente espacio para la rotación de la manija de la válvula. 2. No se pueden utilizar para estrangulamiento. 3. Las válvulas de bola con mecanismos de accionamiento por correa deben instalarse verticalmente.

El principio de funcionamiento de una válvula de bola es lograr el flujo o el bloqueo mediante la rotación del vástago de la válvula.

Las válvulas de bola y las válvulas de tapón pertenecen al mismo tipo de válvula. La única diferencia es que su elemento de cierre es una esfera, y la esfera gira alrededor de la línea central del cuerpo de la válvula para lograr la apertura y el cierre. Válvula de bola con brida, válvula de bola neumática, válvula de bola de acero inoxidable, válvula de bola estándar americano, válvula de compuerta de acero forjado

Ventajas de editar este párrafo plegable

Las válvulas de bola se utilizan principalmente en tuberías para el cierre, la distribución y el cambio de dirección del flujo de fluidos. Las válvulas de bola son un nuevo tipo de válvula que ha sido ampliamente adoptado en los últimos tiempos, y tienen las siguientes ventajas:

1. La resistencia del fluido es pequeña y sus coeficientes de resistencia son iguales a la misma longitud.

2. Estructura simple, tamaño pequeño y peso ligero.

3. Fiables y herméticos, los materiales de la superficie de sellado de las válvulas de bola actuales utilizan ampliamente plásticos, tienen un buen rendimiento de sellado y también se han utilizado ampliamente en sistemas de vacío.

4. Fácil de operar, rápido de abrir y cerrar, solo necesita girar 90° desde completamente abierto hasta completamente cerrado, conveniente para control remoto.

5. Mantenimiento conveniente, estructura de válvula de bola simple, el círculo de sellado generalmente está activo y es más conveniente para el desmontaje y reemplazo.

6. Al abrirse o cerrarse completamente, la tapa de la esfera y el asiento de la válvula quedan aislados del fluido. El paso del fluido no erosiona la tapa de la válvula.

7. Amplia gama de aplicaciones, con diámetros nominales que van desde unos pocos milímetros hasta varios metros, aplicable desde alto vacío hasta alta presión. Cuando la bola gira 90 grados, debe presentar completamente una superficie esférica en la entrada y la salida, interrumpiendo así el flujo.

Las válvulas de bola solo necesitan un giro de 90 grados y un torque muy pequeño para cerrar herméticamente. La cavidad de la válvula completamente igual proporciona una trayectoria de flujo recta y de baja resistencia para el medio. Las válvulas de bola generalmente se consideran las más adecuadas para uso directo de encendido/apagado, pero los desarrollos recientes las han diseñado para estrangulamiento y control de flujo. Las características principales de las válvulas de bola son su estructura compacta, facilidad de operación y mantenimiento, idoneidad para medios de trabajo generales como agua, solventes, ácidos y gas natural, y también idoneidad para medios en condiciones de trabajo severas, como oxígeno, peróxido de hidrógeno, metano y etileno. El cuerpo de la válvula de una válvula de bola puede ser integral o ensamblado.

Las válvulas de bola son una categoría relativamente nueva de válvulas de bola. Poseen ciertas superioridades únicas para su estructura, como conmutación sin fricción, menor desgaste del sello y pequeño par de apertura y cierre. Esto permite una reducción en las especificaciones del actuador correspondiente. Cuando están equipadas con un actuador eléctrico de múltiples vueltas, pueden lograr la regulación y el cierre hermético del medio. Se utilizan ampliamente en condiciones de operación como la industria del petróleo, la industria química y el suministro y drenaje de agua urbanos que requieren un cierre estricto.

Colapsar editar principio de funcionamiento de este párrafo

Su principio de funcionamiento es el siguiente:

1. Proceso de inicio

1En la posición cerrada, la bola es presionada contra el asiento de la válvula por la presión mecánica del vástago de la válvula.

2 Cuando se gira el volante en sentido antihorario, el vástago de la válvula se mueve en la dirección opuesta y la superficie en ángulo en la parte inferior hace que la bola se desprenda del asiento de la válvula.

3 El vástago de la válvula continúa subiendo e interactúa con el pasador guía en la ranura en espiral del vástago de la válvula, lo que hace que la bola comience a girar sin fricción.

4 Hasta que alcanza la posición completamente abierta, el vástago de la válvula se eleva hasta la posición límite y la bola gira hasta la posición completamente abierta.

2. Proceso de cierre

1 Al cerrar, gire el volante en el sentido de las agujas del reloj, el vástago de la válvula comienza a caer y la bola sale del asiento de la válvula y comienza a girar.

2 Continúe girando el volante y el vástago de la válvula es accionado por el pasador guía incrustado en la ranura en espiral, lo que hace que el vástago de la válvula y la bola giren 90° al mismo tiempo.

3 Cuando la válvula está a punto de cerrarse, la bola ha girado 90° sin entrar en contacto con el asiento de la válvula.

4 Durante las últimas vueltas del volante, el plano angular en la parte inferior del vástago de la válvula se acopla mecánicamente contra la bola de presión, presionándola firmemente contra el asiento de la válvula para lograr un sellado completo.

válvula de bola de dos piezas

Las válvulas de bola de dos piezas se pueden dividir en tipos de paso directo, de tres vías y de ángulo recto según sus posiciones de paso. Los dos últimos tipos de válvulas de bola se utilizan para distribuir medios y cambiar la dirección del flujo de medios. Se deben tomar las siguientes precauciones durante la instalación y el mantenimiento de las válvulas de bola de dos piezas:

1. Deje espacio para que la manija de la válvula gire.

2. No se puede utilizar para limitar el rendimiento.

3. La válvula de bola con mecanismo de transmisión debe instalarse en posición vertical.

3. El principio de funcionamiento de una válvula de bola de dos piezas es lograr el flujo o el bloqueo mediante la rotación de la bola. Las válvulas de bola son fáciles de abrir y cerrar, de tamaño pequeño, se pueden fabricar en diámetros muy grandes, tienen un sellado fiable, una estructura simple y son fáciles de mantener. La superficie de sellado y la bola suelen estar en estado cerrado, lo que las hace menos susceptibles a la erosión por el medio, y se utilizan ampliamente en diversas industrias.

Las válvulas de bola de dos piezas se utilizan principalmente en tuberías para el cierre, la distribución y el cambio de dirección del flujo de fluidos.

Pliega y edita las características estructurales de este párrafo

Características Estructurales de las Válvulas de Bola

1. La apertura y el cierre no presentan fricción. Esta característica resuelve por completo el problema de las [wiki]válvulas[/wiki] tradicionales afectadas por la fricción entre las superficies de sellado.

2、 Estructura de entrada superior. Las válvulas instaladas en tuberías pueden ser inspeccionadas y reparadas directamente en línea, reduciendo eficazmente el tiempo de inactividad de la unidad y disminuyendo los costos.

3. Diseño de asiento único. Elimina el problema de que el medio en la cavidad de la válvula afecte la seguridad operativa debido a sobrepresiones anormales.

4、 Diseño de bajo par. El vástago especialmente estructurado permite abrir y cerrar fácilmente la válvula con solo un volante pequeño.

5. Estructura de sellado en forma de cuña. La válvula utiliza la fuerza mecánica del vástago para presionar la cuña esférica contra el asiento y sellar, de modo que el sellado no se ve afectado por las variaciones de presión en la tubería y se garantiza un rendimiento de sellado fiable en diversas condiciones de trabajo.

6. Estructura de autolimpieza de la superficie de sellado. Cuando la bola se inclina alejándola del asiento, el fluido de la tubería pasa uniformemente a través de la superficie de sellado de la bola a 360°. Esto no solo elimina la erosión localizada del asiento por el fluido a alta velocidad, sino que también arrastra los depósitos acumulados en la superficie de sellado, logrando el propósito de autolimpieza.

Modelo de especificación: 1/4"-4"

Material: CF8, CF8M, CF3M, 1.4308, 1.4408, WCB, etc.

Condiciones de trabajo aplicables: Se aplica principalmente en industrias como la petrolera, química, alimentaria, farmacéutica, ferroviaria, de tratamiento de agua, siderúrgica y metalúrgica.

Estructura bloqueable: Se puede añadir un dispositivo de bloqueo para evitar la operación accidental de la válvula.

Dos piezas de carbonoválvula de aceroVálvula de Rosca Externa de Acero Inoxidable Cantonés Acero al Carbono Cantonés Acero Inoxidable Cantonés

Material de las Piezas Principales

Tamaño del Producto

Tamaño de la válvula de bola de una pieza:

Válvula de Bola de Una Pieza Q11F Válvula de Bola de Dos Piezas Válvula de Bola de Tres Piezas de Paso Completo Económica Válvula de Bola de Tres Vías para Vacío QZ41F-16R

Dimensiones y Peso de la Conexión Principal

Material de las Piezas Principales

Tamaño del Producto

La bola en una válvula de bola está fija y no se mueve bajo presión. Las válvulas de bola de bola fija están equipadas con asientos flotantes. Cuando se someten a presión media, el asiento se mueve, presionando firmemente el anillo de sellado contra la bola para asegurar el sellado. Normalmente se instalan cojinetes en los ejes superior e inferior de la bola, lo que resulta en un bajo par de operación. Son adecuadas para válvulas de alta presión y gran diámetro.

Para reducir el par de operación de las válvulas de bola y aumentar la fiabilidad del sellado, en los últimos años han aparecido las válvulas de bola selladas con aceite. Se inyecta un aceite lubricante especial entre las superficies de sellado para formar una película de aceite, que mejora el rendimiento del sellado y reduce el par de operación, haciéndolas más adecuadas para válvulas de bola de alta presión y gran diámetro.

Usos del producto: Materiales de acero inoxidable 201, 301, 304 (CF8), 316 (CF8M); Material de acero al carbono WCB (2Cr13);

Especificaciones: DN8-DN100 (Estándar Británico 1/4"-4")

El diseño y la producción se llevan a cabo según normas internacionales como ISO, API, GB, BS, etc. Su seguridad y calidad se manejan y prueban estrictamente con una bomba de alta presión; el tratamiento de la superficie se realiza con una máquina de limpieza ultrasónica importada, y el brillo de la superficie es brillante.

Válvula de dos piezas con rosca externa válvula de dos piezas 304 válvula de dos piezas 202
