HC-SR312（AM312）Manual del módulo de detección del cuerpo humano

1. Descripción del módulo

Módulo de detección de cuerpo humano AM312: SíLos productos de control automático inteligente digital basados en tecnología infrarroja pasiva humana tienen alta sensibilidad y fuerte confiabilidad y son ampliamente utilizados en diversos equipos eléctricos de detección automática.

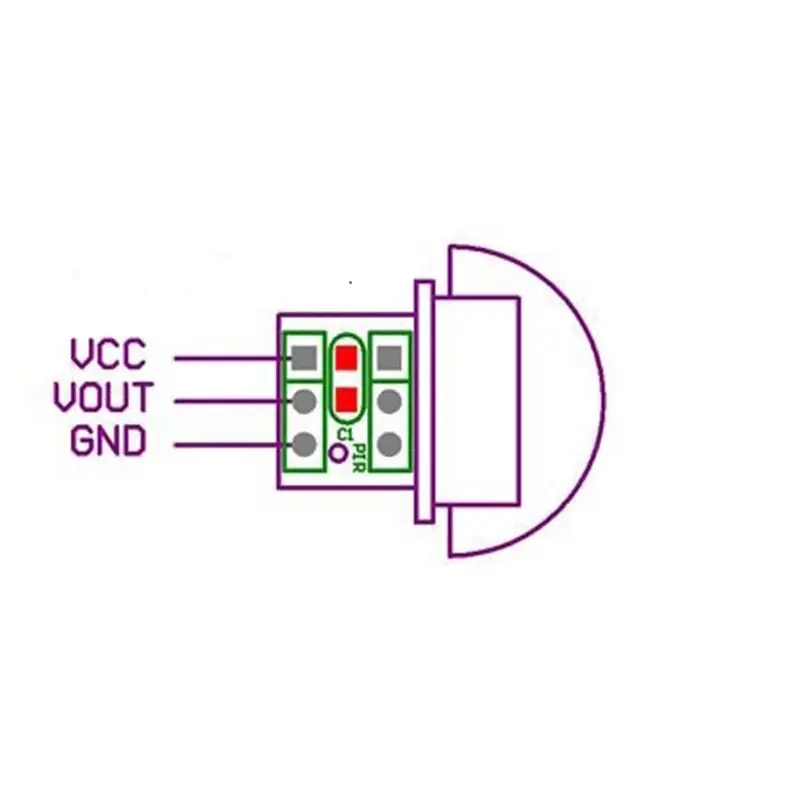

dos,Diagrama esquemático y aplicación típica

3. Parámetros técnicos

1.Voltaje de trabajo: CC 2.7-12V;

2.Consumo de energía estático: <0.1mA;

3.Tiempo de retardo: 2 segundos;

4.Tiempo de bloqueo: 2 segundos;

5.Modo de disparo: repetible;

6.Rango de detección: ≤ ángulo de cono de 100 grados, 3-5 metros; (dependiendo del lente específico)

7.Temperatura de trabajo: -20 - +60℃

8.PCBDimensiones: 10mm*8mm

9.Lente del módulo: lente pequeña

Cuatro,Características

a, La capacidad antiinterferencias se mejora, se adopta el procesamiento de señal digital internamente y se realiza directamente la salida de nivel alto y bajo.

b, Modo de disparo repetible: después de que el sensor emite un nivel alto, dentro del período de tiempo de retardo, si un cuerpo humano se mueve dentro de su rango de detección, su salida permanecerá en un nivel alto hasta que la persona se vaya y luego se convertirá en un nivel bajo (es decir, el módulo sensor extenderá automáticamente un período de tiempo de retardo después de detectar cada actividad humana, y el tiempo de la última actividad es el punto de partida del tiempo de retardo).
