Módulo de relé unidireccional versión roja con aislamiento por optoacoplador compatible con placa de expansión de activación de nivel alto y bajo 5V9V12V24V

Descripción del módulo:
1. El módulo utiliza relés genuinos de alta calidad, y la carga máxima de la interfaz normalmente abierta es: CA 250V/10A, CC 30V/10A;
2. Adopta aislamiento de optoacoplador de parche, fuerte capacidad de conducción y rendimiento estable; corriente de disparo 5mA;
3. El voltaje de operación del módulo está disponible en 5V, 9V, 12V y 24V;
4. El módulo se puede configurar para disparo de nivel alto o nivel bajo mediante un puente;
5. Diseño tolerante a fallas, incluso si la línea de control se rompe, el relé no operará;
6. Luz indicadora de encendido (verde), luz indicadora de estado del relé (roja)
7. El diseño de la interfaz es fácil de usar. Todas las interfaces se pueden conectar directamente a través de los terminales de cableado, lo cual es muy conveniente.
8. Tamaño del módulo: 50mm * 26mm * 18.5mm (largo * ancho * alto)
9. Hay 4 orificios para pernos de fijación, el diámetro del orificio es de 3.1 mm y el espaciamiento es de 44.5 mm * 20.5 mm.
Segunda interfaz de módulo:
1. CC+: Conectar al polo positivo de la fuente de alimentación (el voltaje se basa en los requisitos del relé, con opciones de 5V, 9V, 12V y 24V)
2. CC-: Conectar al polo negativo de la fuente de alimentación
3. EN: puede controlar el relé para que se cierre a nivel alto o bajo
Salida de relé:
1. NO: Interfaz normalmente abierta del relé, el relé está suspendido antes de ser energizado y se pone en cortocircuito con COM después de ser energizado.
2. COM: interfaz común de relé
3. NC: Interfaz normalmente cerrada del relé, en cortocircuito con COM antes de que se energice el relé, y flotante después de la energización.

3. Parámetros técnicos:
Versión del Relé Corriente en Reposo Corriente Máxima Corriente de Disparo Voltaje de Disparo (Bajo) Alto
5V       5mA      190mA       2-4mA     0-1.5V        2.5-5V
12V      5mA      80mA2-4mA     0-4V         4.5-12V
24V      5mA      50mA2-4mA0-8V         8.5-24V

Terminal de selección de disparo alto y bajo:

1. Cuando el puente está en cortocircuito a BAJO, se activa en nivel bajo;

2. Cuando el puente se pone en corto a alto, es un disparador de nivel alto.

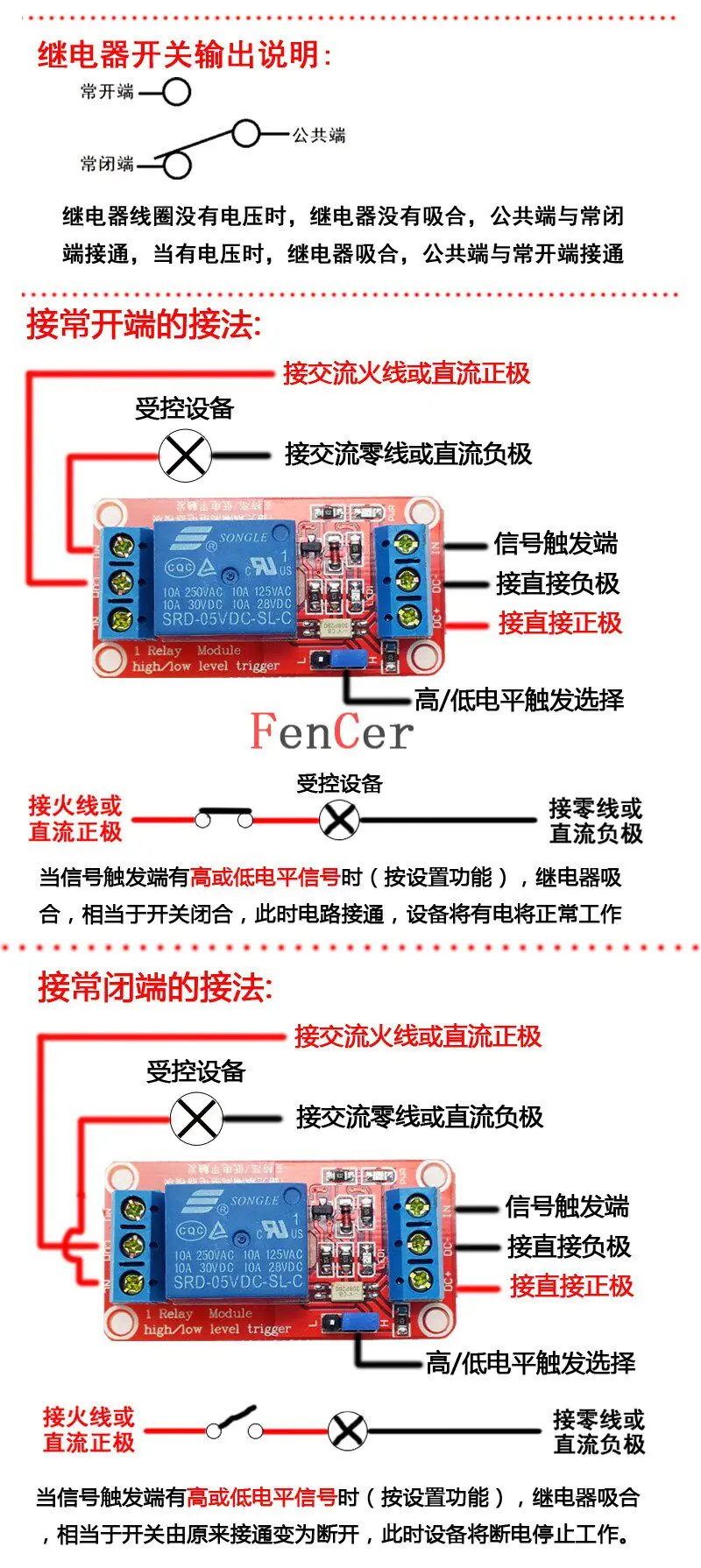

Para el cableado, consulte el siguiente diagrama de cableado:

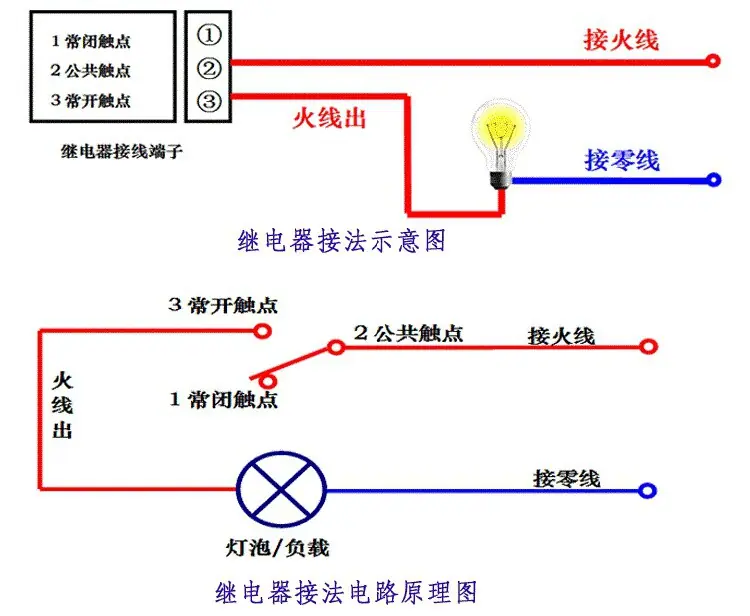

Diagrama de conexión del relé:
