Válvula de Control de Carga para Cabrestante Bucher Serie Lcw Lcw-16-S

Nombre del producto:Válvula de Control de Carga para Polipasto BUCHER Serie LCW LCW-16-S

Número de producto:LCW-16-S

Descripción del Producto:

La unidad de accionamiento hidráulico del cabrestante se utiliza para izar y bajar cargas.La válvula de control de carga para cabrestante serie LCW es muy adecuada para aplicaciones propensas a vibraciones, como los cabrestantes principal y auxiliar de las grúas móviles. El control de amortiguación de la válvula garantiza un funcionamiento sin vibraciones. Otras ventajas incluyen una presión piloto reducida y una válvula de derivación de presión piloto integrada.

Mediante diferentes opciones, esta serie de válvulas se puede ampliar y ajustar según los requisitos del sistema. La válvula de control de carga del cabrestante se configura según los parámetros específicos del sistema del cliente en la fábrica, por lo que el cliente no necesita realizar ningún ajuste (solución plug-and-play).El LCW es muy compacto y se puede montar directamente en la unidad de accionamiento del cabrestante. Esta serie es muy adecuada para aplicaciones de alta presión, alcanzando la presión más alta de 420 bar (6000 psi).

Todas las piezas externas están de acuerdo con Se utilizó la norma DIN EN ISO 19598 para el recubrimiento de zinc-níquel, por lo tanto, es adecuado para entornos de trabajo corrosivos.

Características de rendimiento:

- Reducción de carga de ahorro de energía y sin vibraciones

- Válvula de derivación de presión piloto incorporada, arranque suave, sin picos de presión

- Reducir la presión del piloto

- Tiene características de respuesta en todo el rango de velocidad

- Asegurar la fuerza de cierre del componente de control de carga → Cierre fiable incluso si el resorte se rompe

- Adopta un diseño modular, lo que permite una optimización sencilla durante las pruebas de aceptación

- Sistema simétrico (Puerto A en la parte superior)

- El recubrimiento de zinc-níquel cumple con estrictos requisitos anticorrosión

Parámetros técnicos:

- Nombre: Válvula de control de carga para cabrestante

- Diseño: A prueba de fugas, Hidráulico de dos etapas, Diseño de brida SAE

- Tamaño: SAE ¾'', 6000 psi

- Método de instalación: Montaje con brida (4 tornillos de cabeza cilíndrica con hexágono interior M10x45 DIN EN ISO 4762, Grado 12.9)

- Peso: Aprox. 8.10 kg (Aprox. 17.86 lbs)

- Postura de instalación: Ilimitada

- Rango de temperatura ambiente: -25°C ... +100°C [-13 °F ... +212°F] (según la aplicación)

- Protección anticorrosión de la superficie: Recubrimiento de níquel-zinc Tornillos de montaje galvanizados (por ejemplo, tratamiento de superficie Geomet)

- presión máxima de trabajo: 420 bar (6000 psi)

- Presión máxima del puerto de suministro de aceite o del puerto de retorno A: 420 bar (6000 psi)

- Puerto de Carga/Actuador B presión máxima: 420 bar (6000 psi)

- Presión máxima del puerto piloto X: 420 bar (6000 psi)

- Presión máxima L del puerto de drenaje de aceite: 50 bar (700 psi)

- caudal máximo: 250 L/min (66 GPM)

- Tipo de operación: Proporcional hidráulico

- Relación de apertura de plomo: 136:1

- Presión de derivación de precarga (precarga CV en la línea X a A): 8 bar (120 psi) (Otras presiones disponibles bajo pedido)

- Presión de arranque pX: 11 bar, 0.1 l/min (160 psi, 0.025 gpm) (Otras presiones disponibles bajo pedido)

- pX totalmente abierto: 50 bar (700 psi) (otras especificaciones disponibles según sea necesario)

- Dirección del flujo

• A → B，flujo libre a través de una válvula unidireccional Función

• B → A, sección transversal controlable

- Aceite hidráulico: Aceites minerales HL y HLP, conformes con la norma DIN 51 524

- Rango de temperatura del aceite hidráulico: -25°C ... +80°C (-13 °F ... +176 °F)

- Rango de viscosidad: 2.8...1500 mm²/s (cSt), se recomienda 10...380 mm²/s (cSt)

- Temperatura nominal del elemento de sellado

• NBR：-25°C ... +100°C (-13°F ... +212°F)

• MIL：-55°C ... +80°C (-67°F ... +176°F)

- Origen: Alemania

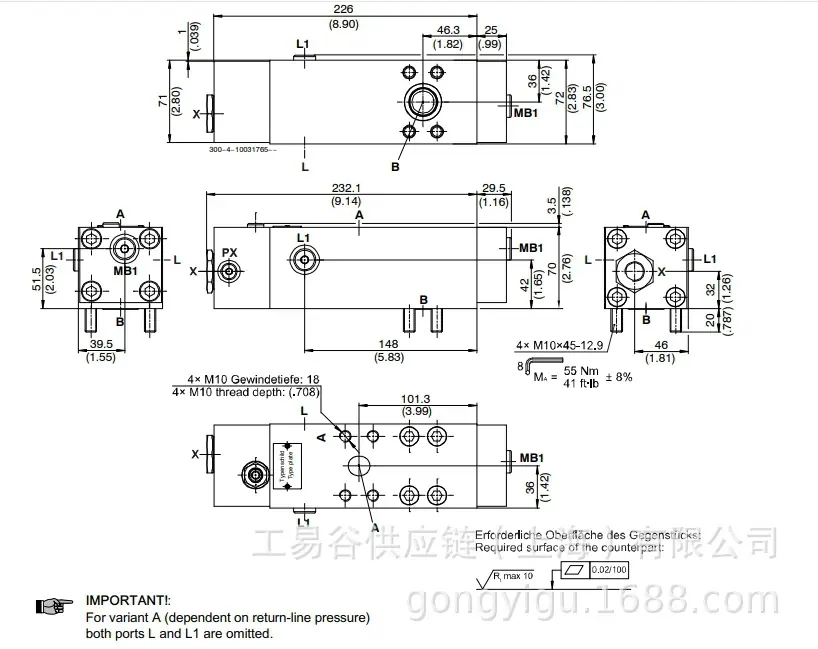

Tamaño del producto:

Aplicaciones:

Malacate principal y malacate auxiliar de grúas móviles, grúas marinas y grúas portuarias。
