TS12A-060C-G15.2 interruptor patch 12 * 12mm 6 alto cabeza redonda productos eléctricos interruptor táctil
Cantidad
Productos similares a un precio más bajo
SWITECH, invertida por dos fabricantes de interruptores, se estableció para servir mejor a los clientes nacionales, especialmente para el floreciente mercado chino. Nos centramos en cooperar estrechamente con los clientes para obtener interruptores calificados y fiables, que se basan en la experiencia y el conocimiento mundial de exportación que tenemos.
SWITECH ahora tiene 1 fábrica en Wu-Ku, Taiwán, 1 fábrica en Yue-Qing, China y una nueva fábrica en Suzhou, China, que cuenta con un centro de distribución moderno, está en construcción y estará lista para servir después de agosto de 2003. Cada fabricante tiene departamento de I+D y CC para responder rápidamente a los rápidos cambios en las necesidades de los clientes.
Tipo de Modelo de Producto: TS12A-060C-G15.2
Calificación： CC 12V 50mA
Método de operación: Acción Táctil
Formulario de Operación: Configuración: instrumento con retroalimentación háptica
Forma del terminal: □Terminal DIP Terminal de inserción ■Terminal SMT Terminal de tecnología de montaje superficial
(■ trenza □no trenza)
Forma Fija Montaje: Montaje Superficial SMD
Protección de Seguridad: Cumple con ■IP40 □IP65 □IP67 □IP68
2.1 Características Generales General
2.1.1 Alcance de AplicaciónAplicación Esta hoja de especificaciones es aplicable al interruptor táctil tipo TS12A utilizado en equipos electrónicos.
Esta especificación se aplica al interruptor táctil TS12A utilizado para equipos electrónicos.
2.1.2 Rango de temperatura de funcionamientoRango de temperatura de operación -20℃ ～ +70℃
2.1.3 Rango de temperatura de almacenamientoRango de temperatura de almacenamiento -30℃ ～ +80℃
2.1.4Condiciones de pruebaCondiciones de prueba Salvo que se especifique lo contrario, las condiciones ambientales de medición y prueba son las siguientes:
A menos que se especifique lo contrario. Las condiciones atmosféricas para realizar las mediciones y pruebas son las siguientes:
Temperatura ambiente: 5~35℃
Humedad relativa: 45~85%
Presión atmosférica: 86~106kPa (860~1060 mbar)
Si surge alguna duda durante la determinación, se seguirán las siguientes condiciones de arbitraje:
Si surge alguna duda en el juicio, se realizarán las pruebas en las siguientes condiciones.
Temperatura ambiente: 20±2℃
Humedad relativa: 60~70%
Presión atmosférica: Presión del aire: 86~106kPa (860~1060 mbar)
2.2 Apariencia, Estructura y DimensionesApariencia, construcción y dimensiones
2.2.1 AparienciaEl exterior del interruptor está en buenas condiciones, sin óxido, grietas ni defectos en el plateado.
Apariencia El interruptor deberá tener un buen acabado, y no presentar óxido, grietas ni fallas en el chapeado.
2.2.2 Estructura y Dimensiones Ver el diagrama de producto correspondiente
doConstrucción y dimensiones Consulte el dibujo del producto individual.
|
N.º de artículo |
proyecto Elementos |
Condiciones de prueba Condiciones de prueba |
estándar Criterios |
|
2.3.1 |
Resistencia de contacto
|
Después de operar en condiciones sin carga unas cuantas veces, mida utilizando el método de caída de voltaje en condiciones de 5V 10mA. Área de aplicación: Entre terminales Se medirá a 5V 10mA mediante el método de caída de voltaje después de algunas operaciones sin carga. Posición aplicada: Entre terminal y terminal |
100mΩ MÁX |
|
2.3.2 |
Resistencia de aislamiento |
Voltaje de prueba: CC 100 V, medido después de aplicarlo durante 1 min ±5 s. Sitio de aplicación: 1) Entre terminales—terminales; 2) Entre terminal y carcasa. Voltaje de prueba: 100VCC, medido después de 1 min ±5s Posición aplicada: 1)Entre terminal y terminal 2)Entre terminal y tierra |
100 MΩ MÍNIMO |
|
2.3.3 |
Resistencia a la presión Prueba de voltaje |
La siguiente prueba, tensión aplicada durante 1 minuto (corriente de fuga 0,5 mA) 1) Terminal a Terminal: 250 VCA (50~60 Hz) Se aplicarán los siguientes voltajes de prueba durante 1 minuto. (Corriente de corte: 0.5 mA) 1)Entre terminal y terminal: 250 VCA (50~60 Hz) |
No ocurrió ninguna ruptura dieléctrica Sin ruptura dieléctrica ocurrirá |
|
2.3.4 |

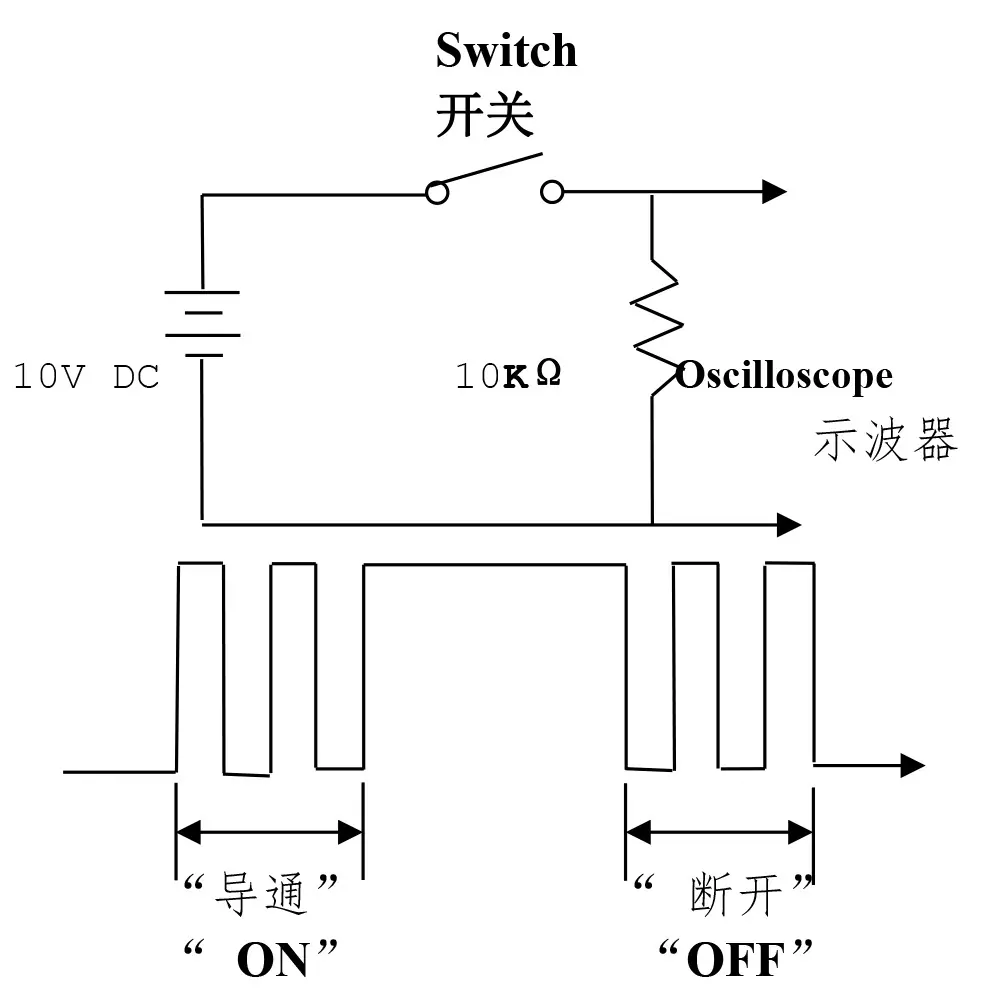

Rebote de Contacto
|
Presiona ligeramente el centro del botón con la fuerza utilizada durante la operación normal (3 a 4 veces por segundo), Probar las características de rebote del interruptor durante las operaciones de cierre y apertura. Golpear ligeramente el centro del vástago a una frecuencia encontrada en el uso normal (de 3 a 4 veces por segundo), y el rebote se probará en "ENCENDIDO" y "APAGADO".
|
EN-5ms máx. APAGADO-8ms máx.
|
|
Número de artículoNO. |
proyecto Elementos |
Condiciones de prueba Condiciones de prueba |
estándar Criterios |
|
2.4.1 |
Baja temperaturaFrío |
Ante-25±2°C,96Después de la prueba horaria, el interruptor se recuperó en condiciones normales de temperatura y humedad.1horas, luego en1Complete la medición en horas. Retire la condensación. Después de probar en-25±2°C para 96 h, se permitirá que el interruptor repose en condiciones normales de temperatura y humedad ambiente durante 1 hora, y luego se realizará la medición dentro de 1 hora. Se retirarán las gotas de agua. |
Resistencia de contacto:≤200 metrosΩ Artículos Cumplientes2.3
Resistencia de contacto: ≤200 mΩ Cumplimiento del Artículo2.3 |
|
2.4.2 |
temperatura altaCalor seco |
Ante70±2°C,96Después de la prueba horaria, el interruptor se recuperó en condiciones normales de temperatura y humedad.1horas, luego en1Medición completada en horas. Después de probar en70±2°Cpara 96 h, se permitirá que el interruptor repose a temperatura y humedad ambiente normales durante 1 hora y, a continuación, se realizará la medición en un plazo de 1 hora. |
|
|
2.4.3 |
Calor húmedo constanteCalor húmedo |
Bajo una temperatura de 60±2°C La humedad relativa es 90-95% HR，96Después de la prueba de una hora, El interruptor se recupera en condiciones normales de temperatura y humedad1horas, luego en1Complete la medición en horas. Retire la condensación. Después de probar a las 60±2°C y 90-95% HR durante 96 h, se permitirá que el interruptor repose en condiciones normales de temperatura y humedad ambiente durante 1 h, y luego se realizará la medición dentro de 1 h. Se retirarán las gotas de agua. |
|
|
2.4.4 |
Cambio de temperaturaCambio de temperatura |
Ante5Después de la prueba de cambio de temperatura del próximo ciclo, El interruptor se recupera en condiciones normales de temperatura y humedad1horas, luego en1Complete la medición en horas. Retire la condensación. Después5 ciclos de las siguientes condiciones el interruptor se permitirá reposar bajo condiciones normales de temperatura y humedad ambiente durante 1 hora, y luego se realizará la medición dentro de 1 hora. se retirarán las gotas de agua. |
|
|
2.4.5 |
Niebla salina Niebla salina |
Realiza el experimento bajo las siguientes condiciones especificadas: El interruptor se revisará después de seguir la siguiente prueba: 1) temperatura:35℃±2℃ Temperatura: 35℃±2°C 2) Concentración de la solución salina:5±1% (porcentaje en masa) Solución salina : 5±1% (sólidos en masa) 3) tiempo:4h±1h Hora:4h±1 hora Los depósitos de sal después del experimento se lavaron con agua. Después de la prueba, El depósito de sal se eliminará con agua corriente. |
Sin manchas de corrosión en las partes metálicas Nada destacable Corrosión se reconocerá en la parte metálica. |
|
2.5.1 |
Soldabilidad Capacidad de soldadura |
El interruptor se inspecciona después de ser probado bajo las siguientes condiciones 1）Temperatura de soldadura:255±5°C； 2）Tiempo de inmersión:2±0,5 s； Realice la prueba del interruptor en dichas condiciones e inspeccione después. 1）Rango de temperatura variable：255±5°C； 2）Tiempo de inmersión：2±0,5 s； |
El área de estañado debe ser del área de inmersión90%eso es todo. El área del baño de estaño debe capturar el 90% del área impregnada. |
|
2.5.2 |
soldadura manual Mano soldadura |
Por favor, suelde según las siguientes condiciones: 1）Soldarestañotemperatura:≤350°C; 2）Tiempo de soldadura continua: ≤3 s； Por favor, practica según las siguientes condiciones: 1)Temperatura de soldadura: 350°C Máx. 2）Tiempo de soldadura continua: 3 s Máx. |
|
|
2.5.3 |

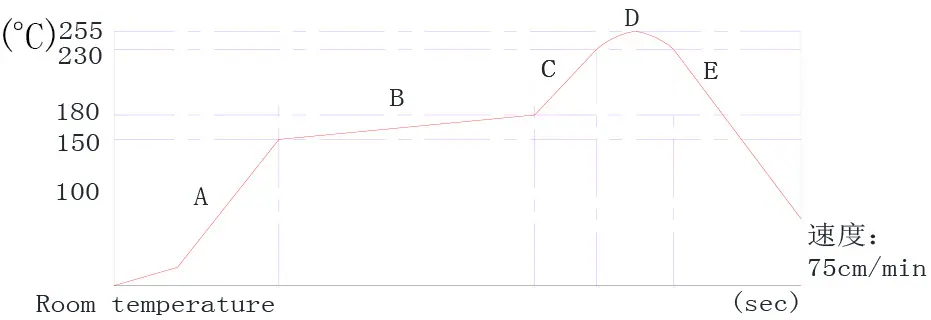

Experimento de Resistencia al Calor de Soldadura por Reflujo Condiciones de soldadura por reflujo |
Explicación: Las condiciones mencionadas anteriormente están en el componente Placa de Circuito ImpresoLa temperatura superficial, debido aPlaca de Circuito Impresodiferentes materiales, tamaños, grosores, etc.Placa de Circuito ImpresoLa temperatura obtenida de la superficie del interruptor también variará mucho, así que tenga mucho cuidado de no dejar que la temperatura de la superficie del interruptor supere255°C. Precaución: La condición mencionada anteriormente es una temperatura en la superficie de la PWB donde se montan los componentes. Hay casos en los que la temperatura de la PWB difiere mucho del interruptor'temperatura superficial s dependiendo del material de la PWB, tamaño, espesor,etc.. Cuidado, por lo tanto, debe usarse para no permitir el cambioh'temperatura superficial s exceder 255°C. |
|
2.6. DurabilidadsexoDurabilidad
|
2.6.1 |
esperanza de vidaVida útil operativa |
Pruebe según los siguientes requisitos de prueba: 12 V CC，50 mAcon carga；Tasa de clics:120De segunda categoría/minuto Por la fuerza:1.5Múltiples fuerzas de prensado；Tiempo Medio Entre Fallos (MTBF)： 100,000De segunda categoría La medición se realizará siguiendo la prueba que se expone a continuación: DC 12V, 50 mA resistenciaance carga; Tasa de operación: 60-120 veces/min.; Fuerza de Operación：1.5OF; Vida media sin fallos： 100,000 ciclos |
Resistencia de contacto≤200 metrosJitter de contacto Ω≤10 ms Por fuerza: valor inicial±30% Resistencia de contacto: ≤200 metrosΩ Rebote de contacto: ≤10 ms Fuerza de operación: valor inicial±30%
|
|
2.6.2 |
vibraciónVibración |
Pruebe según las siguientes condiciones dadas: Rango de frecuencia de vibración: 10～55～10 Hz; Amplitud (pico a pico): 1,5 mm Dirección de la vibración: tres direcciones mutuamente perpendiculares, incluida la dirección del recorrido del mango; Tiempo de prueba: 2 horas para cada dirección. La medición se realizará siguiendo la prueba que se expone a continuación: 1) Rango de frecuencia de vibración: 10 Hz a 55 Hz a 10 Hz; 2) Amplitud: 1,5 mm; 3) Dirección de la vibración: tres direcciones mutuamente perpendiculares, incluida la dirección del recorrido del vástago; 4) Duración: Cada 2 horas. |
|
|
2.6.3 |
Fuerza de presión DE |
Coloque el interruptor perpendicular a la dirección de operación. Aplique fuerza gradualmente al centro de la parte superior del botón del interruptor y mida la fuerza máxima requerida para que el interruptor conduzca. El interruptor se coloca perpendicular a la dirección de la operación, aplique fuerza gradualmente en el centro de la parte superior de la tecla del interruptor, mida la intensidad máxima cuando condujo lo requerido. |
260±70gf |
|
2.6.4 |
Carrera máximaAntiguo Testamento |
Coloque el interruptor en la dirección de operación vertical, igual a2Aplique una carga estática igual al doble de la fuerza nominal en el centro de la parte superior del botón del interruptor y mida la distancia que se mueve la parte superior. Interruptor en la orientación de operación vertical, con una fuerza igual a 2 veces según la carga estática aplicada en el botón del interruptor en la parte superior central, mida la distancia de movimiento superior. |
0.30±0.15mm |
|
2.6.5 |
ResilienciaResiliencia |
Coloque el interruptor perpendicular a la dirección de operación. Después de presionar el botón del interruptor hasta su recorrido completo en el centro de la parte superior, mida la fuerza requerida para que la parte superior regrese a su posición libre. El interruptor se coloca perpendicular a la dirección de la operación, la parte superior central de la tecla del interruptor cayó a su recorrido completo, la medición convertida desde la parte superior de la intensidad de la posición libre. |
50gf.min. |
|
2.6.6 |
Fuerza de paradaFuerza de parada |
Coloque el interruptor perpendicular a la dirección de operación,Aplicar al botón desde la dirección de operación30Nde carga estática continua1 minuto。 El interruptor se coloca perpendicular a la dirección de la operación, la carga estática aplicada de 30 N desde las teclas de dirección de operación para continuar 1 minuto. |
Sin daños mecánicos ni eléctricossin mecanismo y daño eléctrico |
|
2.6.7 |
Resistencia al tirón del asa Hfuerza de extracción del tirador |
Coloque el interruptor perpendicular a la dirección de operación. Aplique fuerza de tracción al botón desde la dirección opuesta a la de operación y mida la fuerza de tracción máxima requerida para extraer el botón. El interruptor se coloca perpendicular a la dirección de la operación, aplicando tensión a las teclas desde la dirección opuesta a la operación, mida la tensión máxima cuando se extrae la tecla. |
20N.min. |
