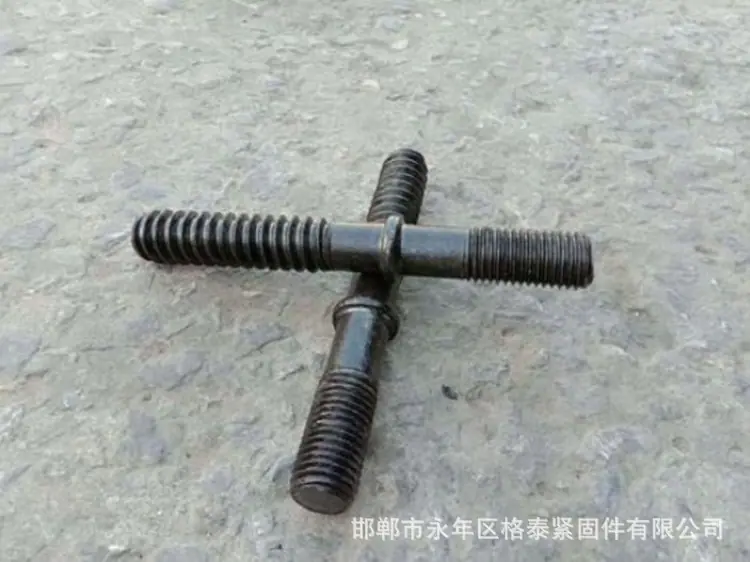

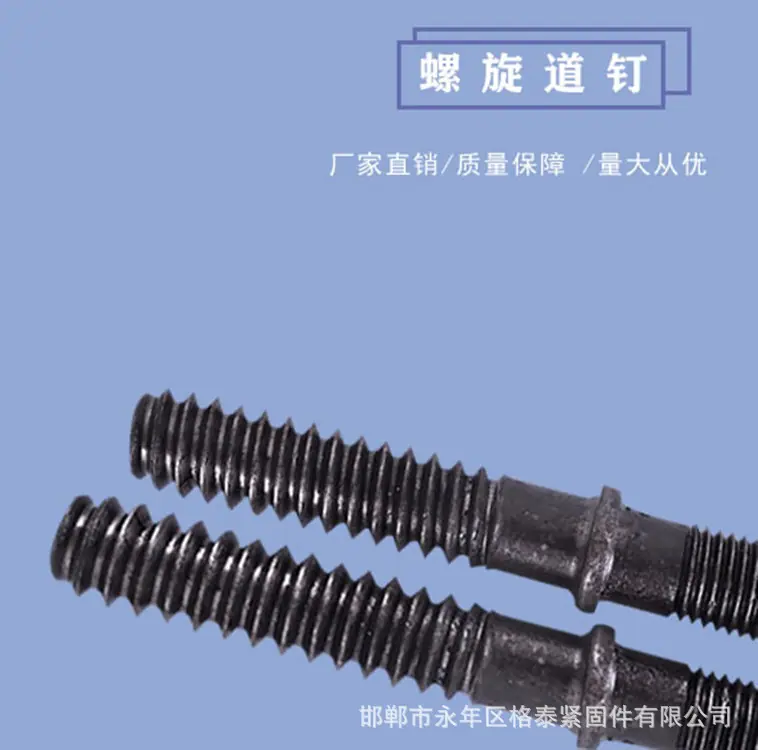

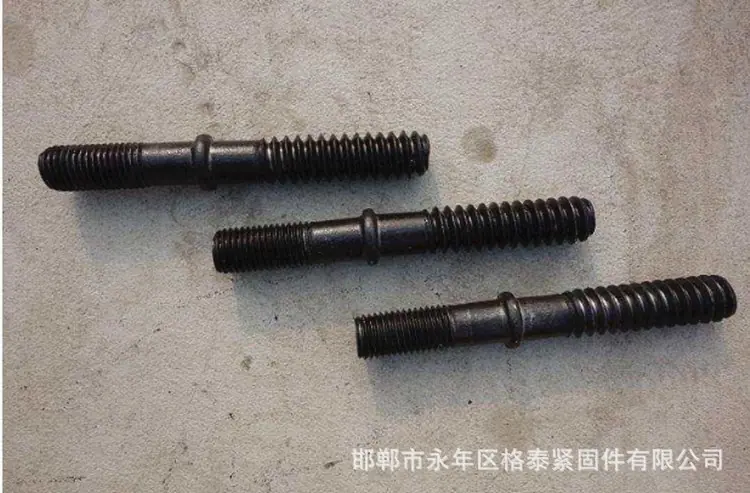

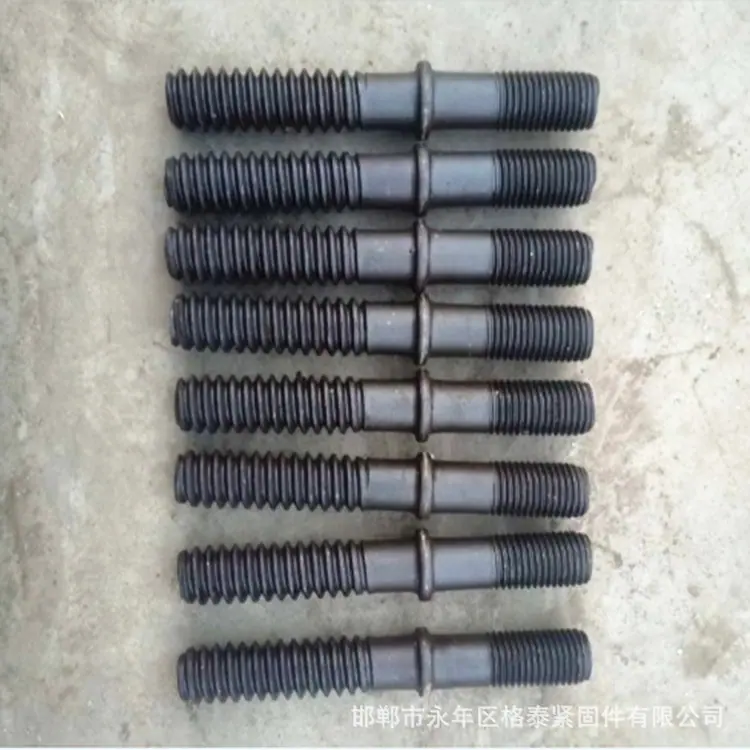

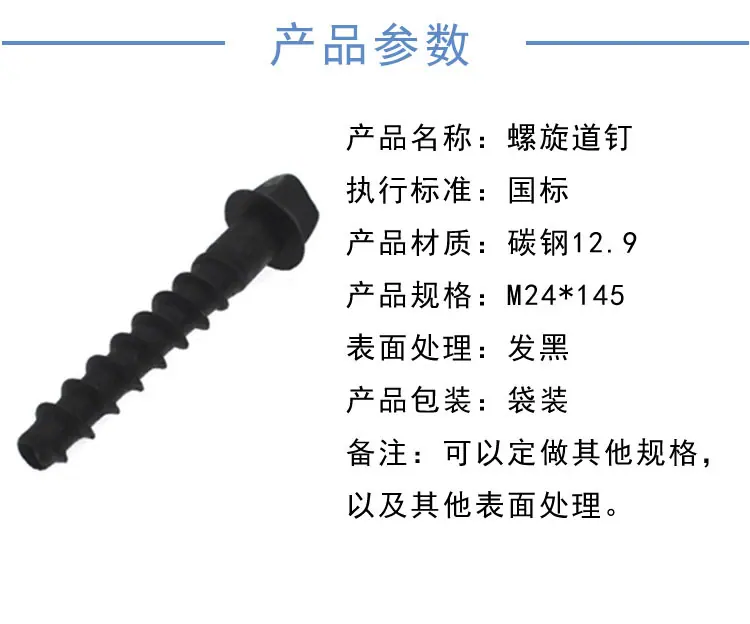

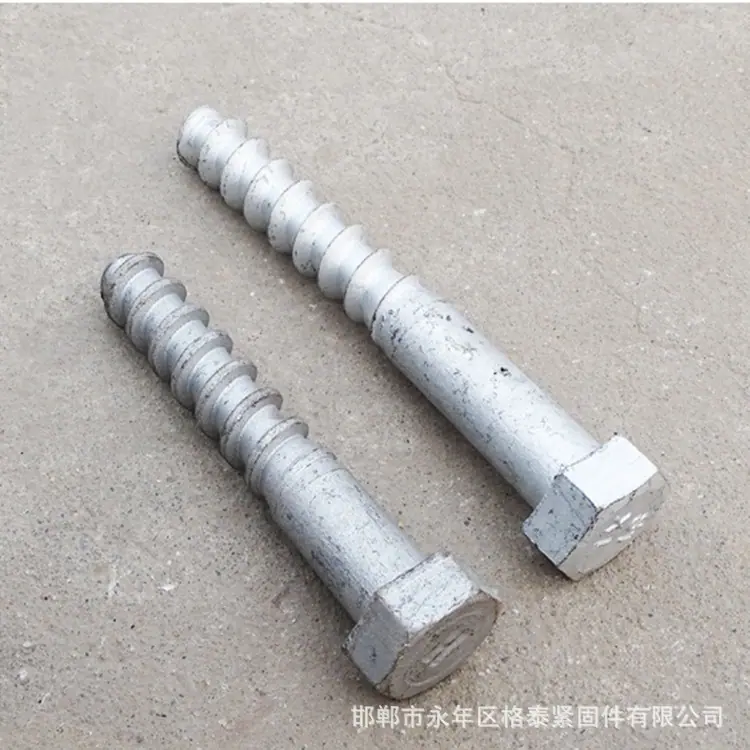

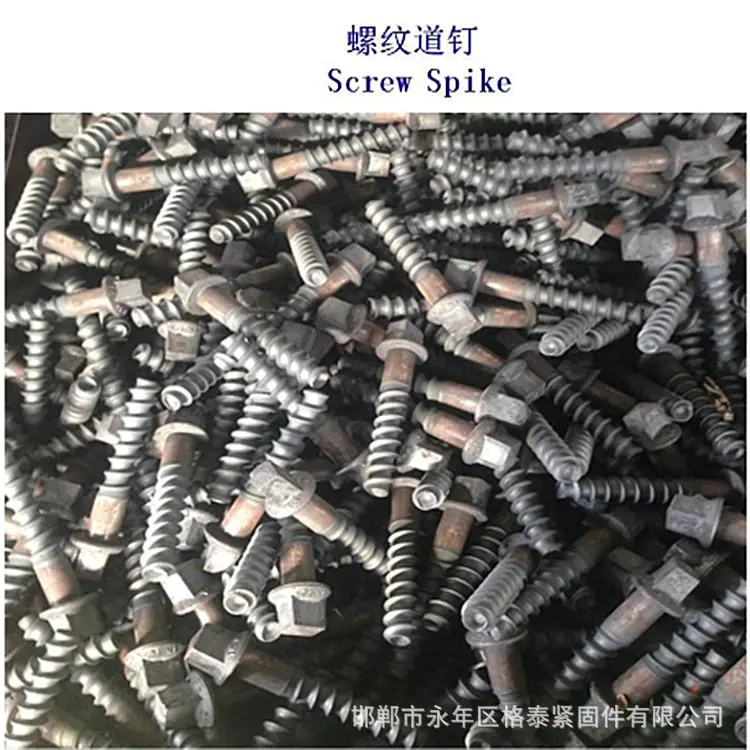

Directo de fábrica 24*195 clavo espiral clavo espiral para ferrocarril clavo para durmiente de cemento clavo de rosca para madera

1. Características estructurales y tipos de púas roscadas

Una rosca es una forma con salientes espirales uniformes en la sección transversal de la superficie exterior o interior de un sólido. Se puede dividir en tres categorías según sus características estructurales y usos:

(I) Rosca ordinaria: La forma de la rosca es triangular y se utiliza para conectar o sujetar piezas. Las roscas ordinarias se dividen en roscas gruesas y finas según el paso. Las roscas finas tienen mayor resistencia de conexión.

(ii) Rosca de transmisión: Las formas de los dientes incluyen trapezoidales, rectangulares, en forma de sierra y triangulares.

(3) Sellado de roscas: se utiliza para sellar conexiones, principalmente roscas de tubería, roscas cónicas y roscas cónicas de tubería.

2. Grado de ajuste de rosca

El ajuste de rosca es la cantidad de holgura o apriete entre las roscas acopladas, y el grado de ajuste es la combinación especificada de desviaciones y tolerancias que actúan sobre las roscas internas y externas.

(I) Para la rosca unificada británica, hay tres clases de rosca para rosca exterior: 1A, 2A y 3A, y tres clases para rosca interior:

1B, 2B y 3B son todos ajustes holgados. Cuanto mayor es el número de grado, más ajustado es el ajuste. En la rosca imperial, la desviación solo se especifica para los grados 1A y 2A, la desviación para 3A es cero y las desviaciones de grado para 1A y 2A son iguales. Cuanto mayor es el número de grado, menor es la tolerancia.

1. Las clases 1A y 1B son clases de tolerancia muy flojas, adecuadas para el ajuste de tolerancia de roscas internas y externas.

2. Los grados 2A y 2B son los grados de tolerancia comunes especificados para la serie británica de fijaciones mecánicas.

Las clases 3, 3A y 3B se enroscan para formar un ajuste apretado, adecuado para sujetadores con tolerancias ajustadas, utilizado para diseños críticos para la seguridad.

4. Para roscas exteriores, los grados 1A y 2A tienen una tolerancia coincidente, mientras que el grado 3A no. La tolerancia del grado 1A es un 50% mayor que la del grado 2A y un 75% mayor que la del grado 3A. Para roscas interiores, la tolerancia del grado 2B es un 30% mayor que la del grado 2A. El grado 1B es un 50% mayor que el del grado 2B y un 75% mayor que el del grado 3B.

(II) Roscas métricas, existen tres grados de rosca para roscas exteriores: 4h, 6h y 6g, y tres grados de rosca para roscas interiores: 5H, 6H y 7H. (Los grados de precisión de rosca estándar japonesa se dividen en tres grados: I, II y III, y generalmente se usa el grado II) En las roscas métricas, la desviación básica de H y h es cero. La desviación básica de G es un valor positivo, y las desviaciones básicas de e, f y g son valores negativos.

1. H es una posición de zona de tolerancia común para roscas internas, generalmente no se usa para recubrimiento de superficie ni con una capa de fosfatado muy delgada. La desviación básica de posición G se usa para ocasiones especiales, como recubrimientos más gruesos, y generalmente se usa raramente.

2. El Zn se utiliza a menudo para recubrir con una capa delgada de 6-9 µm. Por ejemplo, si el dibujo del producto requiere un perno 6h, la rosca antes del recubrimiento utiliza una zona de tolerancia 6g.

3. El ajuste de la rosca es bueno y se ensambla en H/g, H/h o G/h. Para roscas de sujetadores de precisión como tornillos y tuercas, el estándar recomienda usar el ajuste 6H/6g.

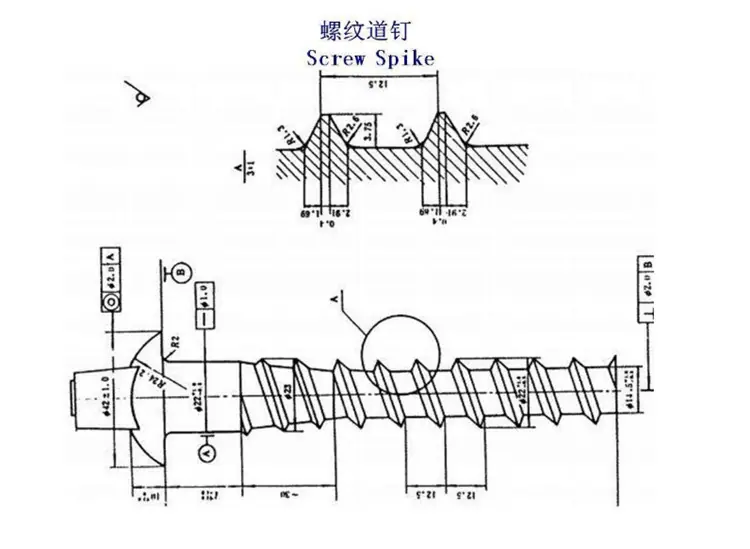

3. Parámetros geométricos principales de los tacos roscados

1. Diámetro mayor/diámetro exterior de la rosca (D, d): Es el diámetro del cilindro imaginario donde se superponen la cresta de la rosca externa o el filete de la rosca interna. El diámetro mayor de la rosca representa básicamente el diámetro nominal del tamaño de la rosca.

(ii) Diámetro mediano (D2, d2): D2 = d2 = D (d) - 2x3H/8, donde H es la altura original del triángulo: H = (√3 /2) P = 0.866025P (ángulo Yashan de 60O); H = 0.960491P (ángulo Yashan de 55O)

(III) Diámetro menor/diámetro de fondo (D1, d1): El diámetro del cilindro imaginario con el que coincide la cresta de la rosca externa o la cresta de la rosca interna.

(iv) Paso (P): Es la distancia axial entre dos puntos correspondientes en la línea de diámetro medio de dientes adyacentes o la distancia entre crestas de dientes adyacentes o dos valles de dientes adyacentes. En el sistema imperial, el paso se expresa en el número de dientes por pulgada (25.4 mm).

(V) Ángulo de flanco del perfil del diente (α/2): El ángulo entre el flanco del diente y la línea perpendicular al eje de la rosca. El ángulo de flanco del perfil del diente de la rosca ordinaria es 60°/2, y el ángulo de flanco del perfil del diente de la rosca Webster (BSW) es 55°/2. El ángulo del diente de los tornillos para madera generales es de 60°, y el ángulo de la punta de la cola es de 60°.

(VI) Longitud de engrane de rosca: La longitud de las partes donde dos roscas acopladas se engranan entre sí a lo largo del eje de la rosca.

4. Parámetros Geométricos Principales de Espárragos Roscados (Autoperforantes, Autotaladrantes)

(1) Diámetro mayor/diámetro exterior de la rosca (d1), es el diámetro de un cilindro hipotético donde coinciden las crestas de la rosca. El diámetro mayor de una rosca representa básicamente el diámetro nominal del tamaño de la rosca.

(II) Diámetro Menor/Diámetro de Raíz (d2): El diámetro de un cilindro imaginario donde coinciden las crestas y los valles de la rosca.

(3) Paso (p): La distancia axial entre puntos correspondientes de dientes adyacentes en la línea de paso. En el sistema imperial, el paso se indica por el número de dientes por pulgada (25.4 mm).

Tornillos autoperforantes: Los tornillos autoperforantes vienen en dos tipos: CSD (rosca métrica) y BSD (rosca AB autoperforante). Su paso de rosca o

El número de dientes se puede referir por separado para tornillos para máquina (rosca CSD) y tornillos autorroscantes (rosca BSD).

(4) Ángulo de cresta y ángulo de punta: El ángulo de cresta es el ángulo entre los flancos del diente, y el ángulo de punta es el ángulo agudo en el extremo de la rosca.

1. Rosca autorroscante: El ángulo de flanco de la rosca es de 60°, y el ángulo de la punta de cola es de 45°±5°.

2、Clavos para paneles de pared: El ángulo del vástago es de 60°, (también se pueden producir según los requisitos del cliente, como 45°±5°) El ángulo de la punta es de 25°±3°.

3、Tornillos para aglomerado: El ángulo de la rosca es 40°±3°, y el ángulo de la punta es 25°±3° o 34°±3° (requisito especial del cliente).

4. Tornillos autorroscantes: El ángulo de la rosca es de 60° ± 5°. El extremo de la cola utiliza diferentes modelos de brocas para diferentes especificaciones de producto. Los parámetros geométricos principales de la broca son el diámetro de la broca y la longitud de extensión.

V. Perfil de Diente de Espiga Roscada

(1) Rosca Mecánica

1. Rosca Estándar: El perfil de la rosca es triangular y se utiliza para conectar o sujetar piezas. Las roscas estándar se dividen en roscas de paso grueso y roscas de paso fino según su paso. Las roscas de paso fino tienen mayor resistencia de conexión.

2、Rosca de transmisión: El perfil de la rosca incluye formas trapezoidales, rectangulares, Acme y triangulares, etc.

3. Sellado de Roscas: Se utiliza para sellar conexiones, principalmente roscas de tubería, roscas cónicas y roscas cónicas de tubería.

(II) Roscas autoperforantes

Tipo de Rosca: Actualmente, los tipos de rosca para tornillos autoperforantes incluyen A, AB, B, BT, etc. Consulte: U.S.A. Fastener Standards (Edición Original), página 13. El ángulo de cresta de la rosca para tornillos para paneles de pared es de 60 grados, (también se puede producir según los requisitos del cliente, por ejemplo, 45 grados ± 5). El ángulo de flanco de la rosca es de 25 grados ± 3. Para tornillos de apriete, el ángulo de cresta de la rosca es de 40 grados,

Tornillos autoperforantes: El ángulo de la rosca es de 60 grados ±5, y el extremo de la cola utiliza diferentes modelos de brocas para diferentes especificaciones de producto.

Distrito de Yongnian, Ciudad de HandanGetai Fasteners Co., Ltd.es una empresa privada por acciones con sujetadores como su negocio principal, involucrada en múltiples campos como accesorios industriales y mineros, accesorios ferroviarios, accesorios para carreteras, herrajes eléctricos y accesorios para la construcción.
productos principales:Accesorios para ferrocarriles industriales y mineros: Abrazaderas de cable en U, tornillos de unión (fishplate bolts), tornillos de desvío, tornillos para deflectores de carbón, tornillos para puntas de arado, tornillos Torx, clavos cuadrados, clavos con rosca para madera, clavos roscados, clips para rieles, clavos para barandillas, calibres, placas de unión (fishplates), placas de unión (fishplates), placas de durmiente, clips, fijaciones de rieles, soleares de hierro, soleares de goma, varillas de nivelación aisladas, anclajes de riel soldados, clips para rieles, elevadores de vía, curvadoras hidráulicas de rieles, accionamientos de cambio, acero perfil π #7, viga I, acero de soporte, taladradoras de rieles, rieles ligeros, ruedas para vagonetas de mina, ruedas de cabeza, calibres, clips sin tornillos tipo C, barras de perforación, etc.
Sujetadores:Pernos hexagonales, tuercas hexagonales, pernos en U, pernos de expansión, pernos en V, pernos en T, pernos de doble punta, pernos de carro, pernos de ojo, pernos de anclaje, pernos de cabeza cuadrada, tornillos de cabeza ovalada, tornillos de cabeza de ventilador, tornillos de cabeza de copa, tornillos de doble nervadura, tornillos de cabeza de lingote, tornillos de respaldo, arandelas de resorte, arandelas planas, arandelas biseladas cuadradas, chavetas paralelas, tensor, tubos de expansión para pernos de expansión, grilletes, tuercas de seguridad de nylon, anclajes de expansión internos, tuercas de tapa, tuercas redondas, arandelas dentadas internas y externas, arandelas biseladas cuadradas, arandelas de seguridad, pernos de cobre, pasadores elásticos cilíndricos, remaches, niples de grasa de cobre, anclajes químicos, tapones de aceite, varillas roscadas, pernos para agujeros escariados, pernos extra grandes, clavos para cinturones, pernos de gancho, tornillos prisioneros, pernos avellanados con espiga, anillas de elevación, clips para cable de acero, etc.
Serie de estructura de acero:Pernos hexagonales grandes de alta resistencia para estructuras de acero, pares de conexión de pernos tipo twist-off, pernos de alta resistencia para nodos de rótula de rejilla de acero, pernos de soldadura, tornillos autoperforantes, etc.
Accesorios Arquitectónicos:Tensor paso a paso, perno pasamuros, arandela para perno pasamuros, tarjeta en forma de montaña, tuerca en forma de montaña, arandela en forma de montaña, tarjeta para cimbra de acero, tarjeta en forma de U, perno T, soporte de base, soporte superior, tuerca de palanca, base fija, soporte fijo, base ajustable, tensor de cable, placa de tracción, acoplador de tope, acoplador en ángulo recto, acoplador giratorio, etc.
Accesorios para carretera:Alambre para barreras de seguridad de autopista, pernos de empalme, par de pernos de conexión, tornillos para señales, tapas finales, tapas de poste, bloques anticolisión, soportes, paneles antirreflejos, etc.
Accesorios de Alimentación:Pernos de torre, abrazaderas de línea, pernos en U, placas de suspensión, crucetas, anillos de suspensión, aisladores de porcelana, terminales de aluminio-cobre, picos de soporte, pernos antirrobo, tuercas antirrobo, etc.
Producimos según los requisitos del usuario, fabricamos varios pernos de alta dificultad, alta resistencia y extragrandes, así como pernos de forma especial, tuercas de forma especial y varias piezas de forma especial y piezas no estándar basadas en dibujos y muestras. Podemos proporcionar varios tipos de productos de fijación con altos estándares, múltiples modelos y múltiples especificaciones, fabricados con diversos materiales.
