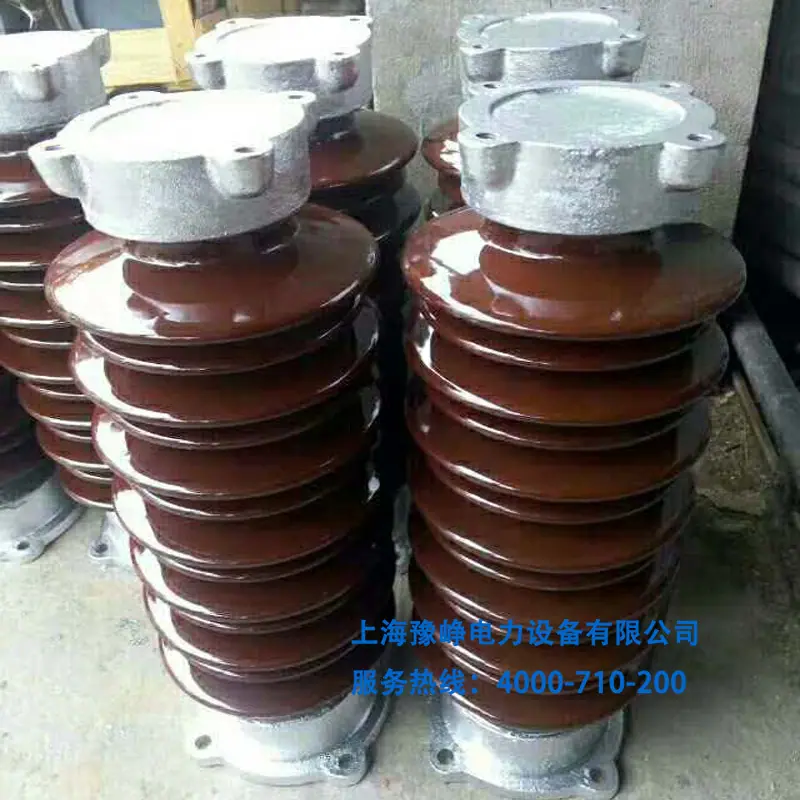

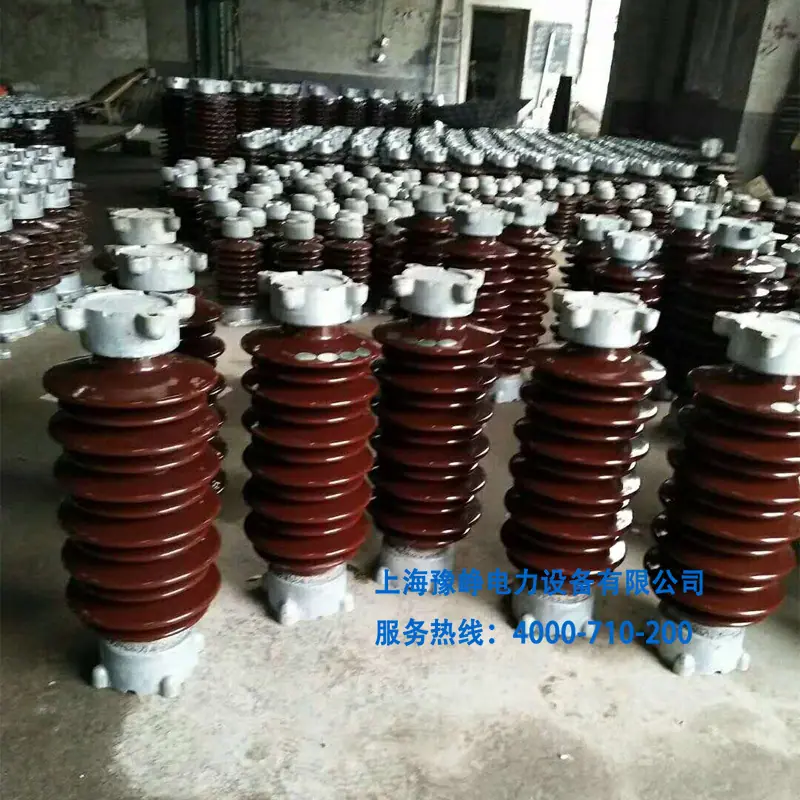

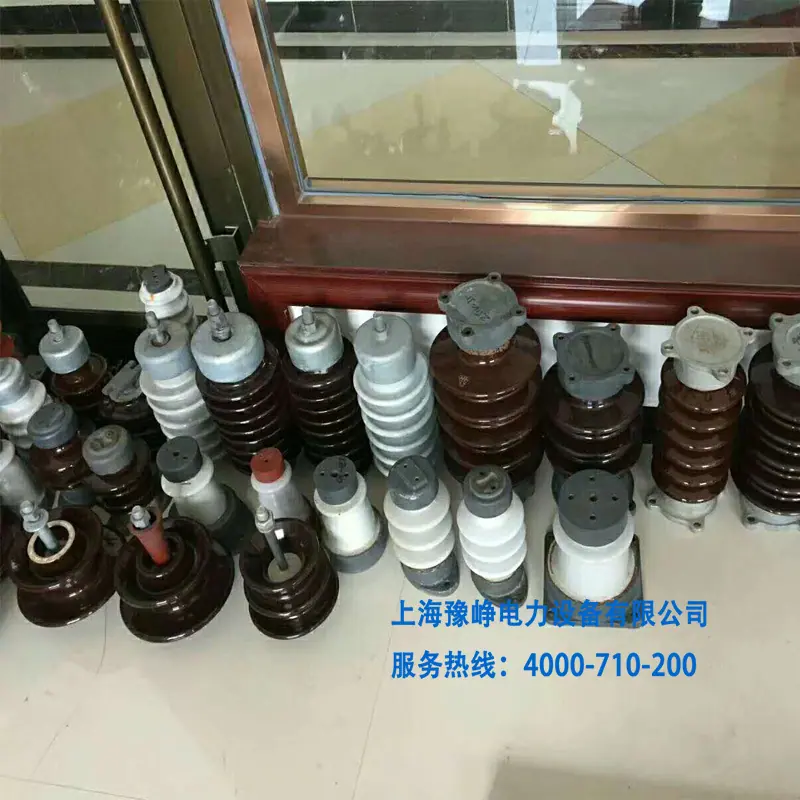

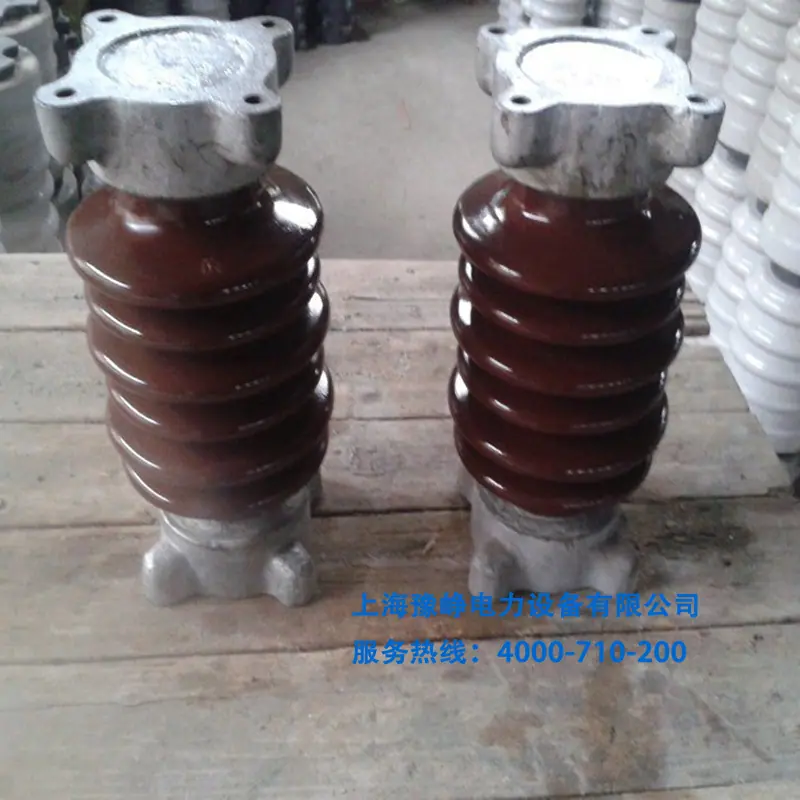

Aislador de Poste para Circuitos Exteriores de 40.5Kv Zws-40.5/4, 6, 8, Aislamiento con Camisa de Porcelana Antifouling

I. Propósito y Entorno de Uso

   Los aisladores de barra sólida para exteriores se utilizan en centrales eléctricas exteriores, subestaciones y equipos eléctricos con voltaje AC de frecuencia industrial de 10-500KV para aislamiento y soporte de partes vivas.
   El entorno aplicable para los aisladores es de -40~+40, y algunos productos se pueden utilizar en áreas con una altitud de 4000 m. Los productos se dividen en dos categorías principales: tipo ordinario y tipo resistente a la contaminación. El tipo resistente a la contaminación se puede utilizar en áreas de contaminación media, pesada y extra pesada.

II. Características Estructurales y Tecnológicas

   Esta serie de piezas de porcelana aislante tiene una estructura sólida, y la parte encolada adopta una estructura de columna sobre arena. La fórmula de porcelana de nuestra fábrica es avanzada y tiene un rendimiento excelente. A través de la operación real, su confiabilidad es muy alta. La arena utilizada para el lijado es arena granulada que ha sido sometida a un estricto control de proceso, la cual tiene un excelente rendimiento de unión con el cuerpo de porcelana y un coeficiente de expansión razonable, mejorando eficazmente la resistencia mecánica del producto. La estructura de brida del producto es razonable y la distribución del esfuerzo es uniforme bajo carga. Su material es hierro fundido dúctil de alta resistencia mecánica, con una superficie galvanizada por inmersión en caliente. Tiene una excelente resistencia a la corrosión. El cemento utilizado para el pegado es cemento de alta calidad y, con un proceso de curado razonable, la resistencia de la porcelana se desarrolla completamente. Los productos de cualquier nivel de voltaje son de tipo de columna única, lo que tiene las ventajas de una estructura simple, una larga vida útil y una baja carga de mantenimiento. Para garantizar la confiabilidad de los aisladores, nuestra fábrica realiza pruebas de impacto individuales, detección de defectos por ultrasonido y pruebas de resistencia a la carga de flexión en cuatro direcciones en los productos.

III. Estándares Técnicos del Producto

   GB8287.1Aislador de poste de porcelana de alto voltaje Condiciones técnicas
   IEC 168Aislador de poste de porcelana de alto voltaje

IV. Descripción del Modelo del Producto

Ejemplo 1: zsw2-220/16k-3
Indica aislador de poste tipo varilla para exteriores, resistencia a la contaminación, número de diseño 2, nivel de voltaje de 220 kV, resistencia a la flexión de 16 kN, las bridas superior e inferior son agujeros pasantes, para nivel de contaminación III.
   Ejemplo 2: ZSI-110/4L
Indica un aislador de poste tipo varilla para exteriores, tipo estándar, número de diseño 1, clase de voltaje de 110 kV, resistencia a la flexión de 4 kN, ambas bridas superior e inferior son agujeros roscados, para clase de contaminación I.
