Trampa de vapor de flotador de acero fundido y acero inoxidable Cs41H-16C Trampa de brida Dn15 20 25 Válvula de drenaje

CS41H Trampa de vapor de flotador libre Introducción del producto:

La trampa de vapor de flotador libre es una de las trampas de vapor más comunes en China hoy en día. Su tecnología de producto, calidad y proceso de fabricación han alcanzado el nivel de productos similares internacionalmente. Debido a la alta precisión del flotador, se puede garantizar el rendimiento de sellado de la trampa, y toda la superficie esférica puede servir como superficie de sellado, lo que resulta en una vida útil muy larga. Ventajas únicas de la trampa de vapor de flotador libre: Utiliza una válvula de purga de aire incorporada, que es muy sensible, garantiza una alta calidad de trabajo y puede extender la vida útil general de la trampa de vapor de flotador libre. Las ventajas de la trampa de flotador libre son que no se ve afectada por las fluctuaciones en la presión, la temperatura o el caudal de condensado, drena continuamente, descargando tan pronto como hay agua, con un subenfriamiento mínimo de 0 °C, lo que puede mejorar la eficiencia de trabajo del equipo de calefacción; su presión de trabajo mínima es de 0.01 MPa y la relación máxima de contrapresión es ≤85%.
Este producto es la trampa de vapor más ideal para equipos de calefacción industrial en las industrias petrolera, química, de impresión y teñido, farmacéutica, papelera, alimentaria y otras.

Especificaciones y Parámetros Técnicos de Trampa de Vapor Tipo Flotador Libre

Diámetro Nominal (DN): 15-150 ;
Presión nominal (PN): 1.6;
Presión Máxima de Trabajo (PMO): 0.2-1.6 Mpa ;
Temperatura máxima de trabajo (TMO): 350 ℃;
Medio de trabajo: Condensado de vapor;
Tasa de fuga en vacío inferior al 3% ; Subenfriamiento 0,5%

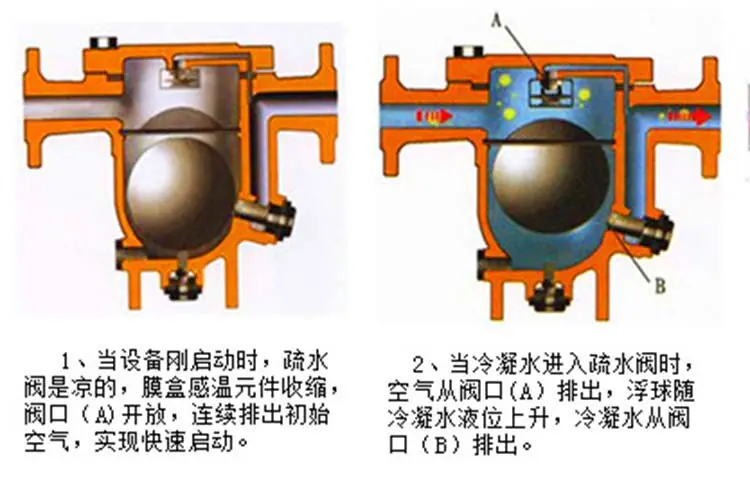

Principio de Funcionamiento de la Trampa de Vapor de Flotador Libre:

La estructura de la trampa de vapor de flotador libre es simple, con solo un flotador hueco de acero inoxidable finamente rectificado en su interior, que actúa tanto como flotador como componente de apertura/cierre. No tiene piezas fácilmente dañables y una vida útil muy larga. Cuando el sistema arranca, aparecen aire y condensado a baja temperatura en la tubería. El purgador de aire manual puede eliminar rápidamente los gases no condensables y la trampa de vapor comienza a funcionar. El condensado a baja temperatura fluye hacia la trampa, el nivel del líquido del condensado aumenta, el flotador sube, abriendo la válvula. La temperatura del sistema aumenta rápidamente. Antes de que la temperatura en la tubería suba a la temperatura de saturación, el purgador de aire automático ya se ha cerrado. El sistema entra en funcionamiento normal, el condensado disminuye, el nivel del líquido baja y el flotador ajusta el caudal a través del orificio de la válvula según la subida y bajada del nivel del líquido. Cuando deja de entrar condensado, el flotador es empujado hacia el asiento de la válvula por el flujo del medio, cerrando la válvula. El asiento de la válvula de la trampa de vapor de flotador libre siempre está por debajo del nivel del líquido, formando un sello de agua y evitando la fuga de vapor.

Trampa de vapor de flotador libre Tabla de capacidad de trampa de drenaje libre:

Instrucciones de Instalación y Uso para Trampa de Vapor de Flotador Libre:

1. Antes de la instalación, la tubería debe limpiarse para eliminar los residuos.
2. La trampa de vapor debe instalarse horizontalmente, y la tubería antes de la trampa de vapor debe tener una ligera pendiente hacia la trampa de vapor para evitar el bloqueo de vapor. La dirección del flujo indicada en el cuerpo de la válvula debe ser consistente con la dirección del flujo del condensado en la tubería.
3. Al instalar esta válvula, debe estar lo más cerca posible del equipo de calefacción y el diámetro de la tubería no puede ser menor que el diámetro nominal de esta válvula.
4. Esta válvula debe instalarse al final de la tubería de vapor, en el punto más bajo.
5. En todo el equipo, cada componente está equipado con una válvula de drenaje para descargar el agua de condensación por separado, evitando el bloqueo por vapor y afectando el efecto de calentamiento.
6. Si el suministro de vapor se detiene durante mucho tiempo, el agua acumulada en el cuerpo de la trampa de vapor debe drenarse por el orificio del tapón de rosca en el extremo inferior del cuerpo de la válvula.
7. Las puertas deben instalarse antes y después de cada trampa de vapor. Se prefieren las válvulas de compuerta para facilitar el mantenimiento de la trampa de vapor.

Condiciones de selección correctas para ordenar:
1. Calcule la carga máxima de condensado multiplicando el consumo máximo de vapor del equipo por un factor (2-3 veces), y seleccione la capacidad de drenaje de la trampa de vapor basándose en esto.
2. La presión diferencial de trabajo máxima de la trampa de vapor (es decir, la presión de trabajo antes de la válvula menos la contrapresión después de la válvula). Si hay contrapresión, debe indicarse.
3. La temperatura máxima de trabajo de la trampa de vapor.
4. Condiciones de trabajo para la trampa de vapor.
5. Método de conexión.
6、Material del cuerpo.
