Placa de control de placa de control de motor paso a paso multifuncional 2 fases 4 hilos 4 fases 5 hilos motor paso a paso de desaceleración DIY

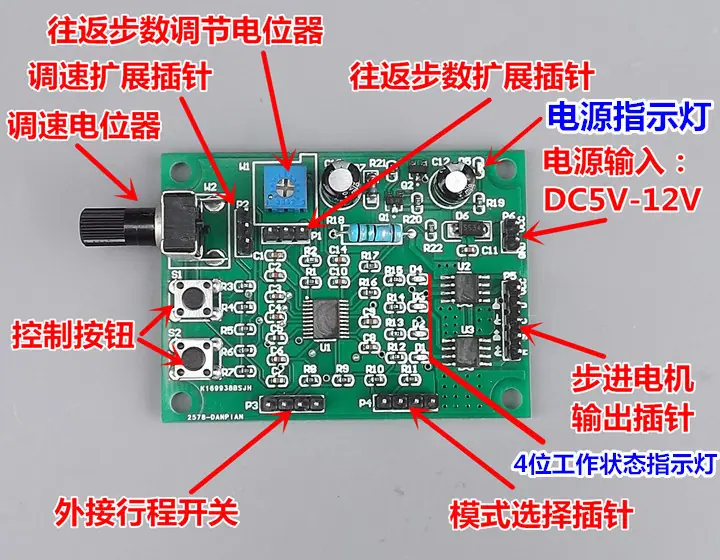

Parámetros básicos:

Tamaño de la placa controladora: Largo*Ancho*Alto 60*44*16mm

Rango de Voltaje: CC 5V-12V

Corriente nominal: ≤800mA

Protección contra polaridad inversa: Sí

Protección contra sobrecorriente: Sí

Protección contra sobrecalentamiento: Sí

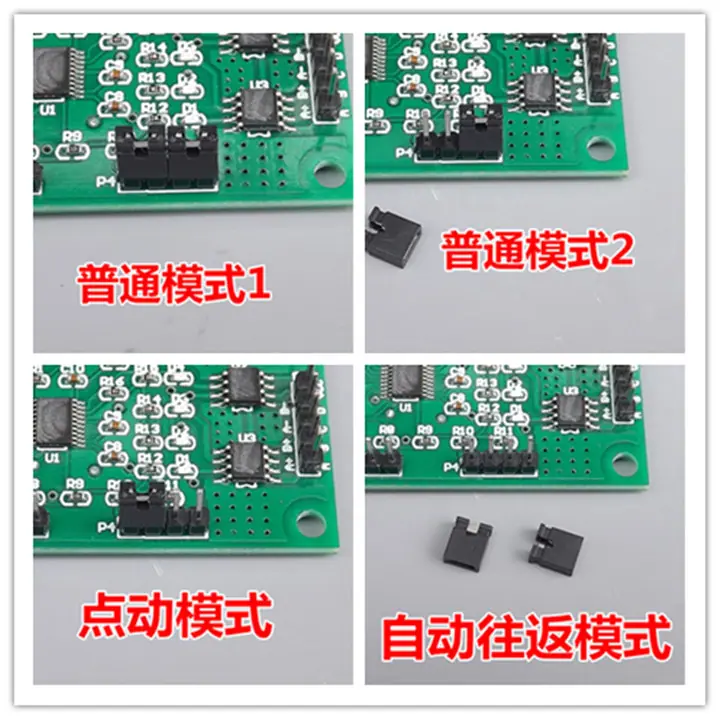

Esta placa de control de unidad tiene 4 selecciones de modo de trabajo: [1] Modo Normal 1 [2] Modo Normal 2 [3] Modo de Impulso [4] Modo de Reversa Automática

[I] Modo normal 1: Botón de inicio-parada S1, botón de avance-retroceso S2, control de velocidad por potenciómetro W2. Si se requiere inversión limitada, se pueden conectar dos interruptores de límite al pin P3, y el eje del motor está equipado con una pieza de contacto, de modo que el motor se moverá hacia adelante y hacia atrás dentro del recorrido entre los dos interruptores de límite.

【II】Modo normal 2: S1 botón de inicio hacia adelante, S2 botón de inicio en reversa, presione cualquier tecla para detener. W2 ajuste de velocidad por potenciómetro. Si se requiere parada límite, se pueden conectar dos interruptores de límite al pin P3, de modo que el motor se detendrá cuando alcance el interruptor de límite, y el motor invertirá después de presionar el botón de reversa.

【Tres】Modo Jog: Presione S1 para girar hacia adelante, suelte para detener, presione S2 para girar en reversa, suelte para detener, ajuste de velocidad con potenciómetro W2. Si se requiere parada límite, conecte el interruptor de límite superior a P3.

【IV】Modo de reciprocación automática: S1 arranca y detiene, S2 gira hacia adelante y hacia atrás, el potenciómetro W2 ajusta la velocidad, el potenciómetro W1 ajusta el número de pasos de reciprocación automática. Después de arrancar, el motor reciprocará automáticamente dentro del número de pasos ajustado por W1.

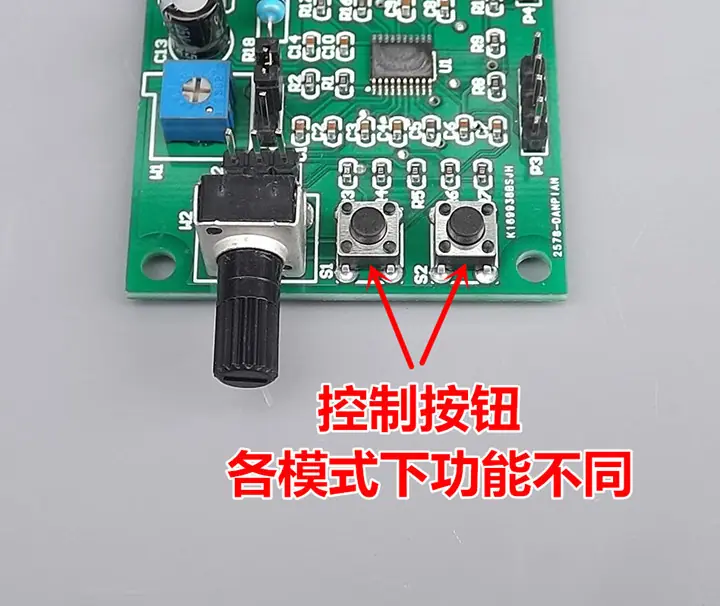

La figura de abajo muestra los botones de control S1 y S2. Las funciones son diferentes en diferentes modos. Consulte la descripción de la función del pin P4 para obtener detalles.

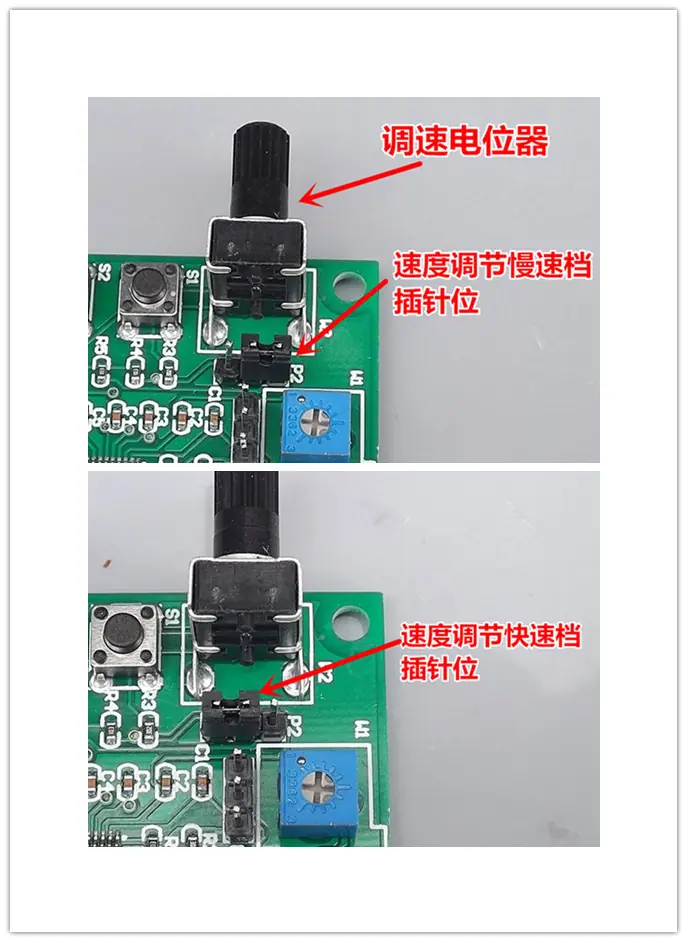

La figura siguiente es la descripción funcional de W2 y P2:

Potenciómetro de ajuste de velocidad del motor W2, el ajuste en sentido antihorario disminuye la velocidad, el ajuste en sentido horario aumenta la velocidad.

Pin de engranaje de extensión de ajuste de velocidad P2, rango de ajuste de marcha lenta W2: más lento 3.125 segundos por paso - más rápido 0.0625 segundos por paso (16 pasos/segundo). Rango de ajuste de marcha rápida W2: más lento 0.0625 segundos por paso (16 pasos/segundo) - más rápido 0.00125S por paso (800 pasos/segundo).

La figura siguiente es la descripción funcional de W1 y P1:

Potenciómetro de ajuste automático de carrera recíproca W1, el ajuste en sentido antihorario acorta la carrera, el ajuste en sentido horario alarga la carrera.

P1 pin de extensión de ajuste automático de carrera recíproca. Cuando el engranaje de carrera corta está en el rango de 1-200 pasos, el rango de paso de ajuste de W1 es 200-1200 pasos cuando el engranaje de carrera larga está en el rango de 1-200 pasos.

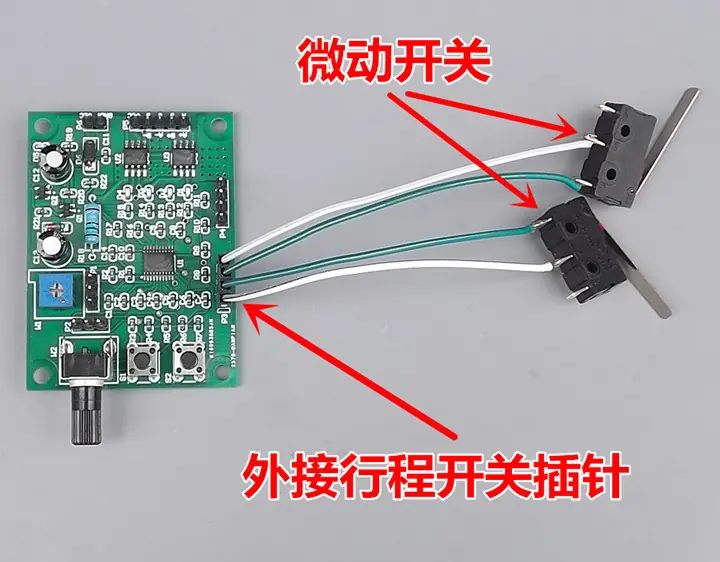

La figura siguiente es la descripción funcional del conector de pines P3. Se puede conectar un interruptor de límite externo, o puede ser la señal de nivel alto/bajo de varios sensores. El nivel bajo es válido.

La figura siguiente muestra la descripción de la función de los pines para P5 y P6:
