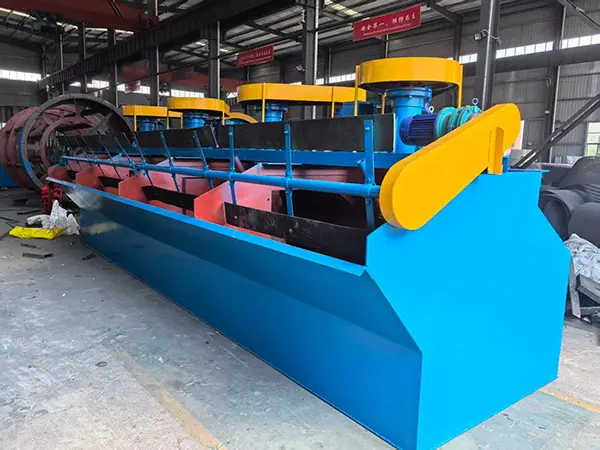

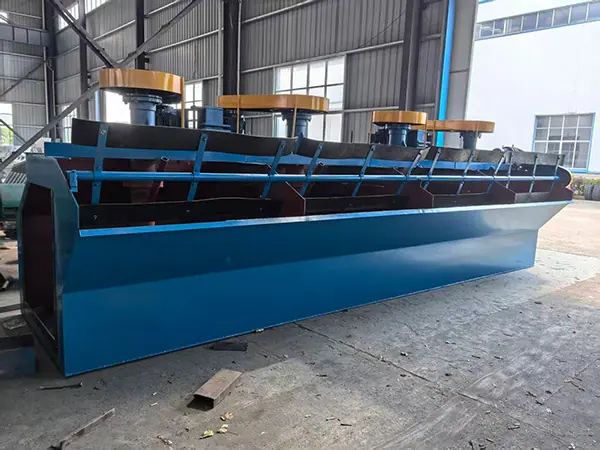

Introducción a la Máquina Flotante Inflable
La máquina de flotación inflable es impulsada por un motor eléctrico a través de una correa en V para hacer girar el impulsor. Esto genera un efecto centrífugo, creando presión negativa. Por un lado, succiona suficiente aire para mezclarlo con la pulpa. Por otro lado, agita la pulpa para mezclarla con los reactivos, refinando simultáneamente las burbujas. Esto hace que los minerales se adhieran a las burbujas y floten a la superficie de la pulpa, formando espuma mineralizada. La altura de la compuerta de rebose se ajusta para controlar el nivel del líquido, permitiendo que la espuma valiosa sea raspada por el rascador.
Instrucciones de Uso de la Máquina de Flotación Minera:
Antes de comenzar, verifique los pernos de todas las piezas. Antes de detener y arrancar, gire manualmente el impulsor para evitar la acumulación de sedimentos y el aumento de la carga del motor. Durante la operación, ajuste cuidadosamente la altura de la compuerta para mantener un nivel de líquido estable y retire rápidamente la espuma mineralizada de la superficie de la lechada hacia el canal de descarga. Mantenga una cierta separación entre el impulsor y el estator y reemplácelos cuando estén desgastados. Los rodamientos del cuerpo de la bomba deben mantenerse cada tres meses.
Piezas de desgaste: Impulsor, estator.
Las máquinas de flotación XCF y KYF adoptan un tanque en forma de "U", aireación por eje hueco y estatores suspendidos, y notablemente emplean un nuevo tipo de impulsor. Este es un impulsor cónico con álabes inclinados hacia atrás en ángulo, similar al impulsor de una bomba centrífuga de alta velocidad específica. Tiene una gran capacidad de elevación de pulpa, baja carga, bajo consumo de energía y una estructura simple. También se instala un distribuidor de aire cilíndrico poroso en la cavidad del impulsor, lo que permite que el aire se disperse uniformemente en un área grande de los álabes del impulsor de antemano, proporcionando una gran interfaz de contacto pulpa mineral-aire. Durante la operación de la máquina de flotación, a medida que el impulsor gira, la pulpa en el tanque es succionada desde los lados a través del fondo del tanque hacia el espacio entre los álabes del impulsor. Simultáneamente, el aire a baja presión suministrado por el soplador también entra en este espacio a través del distribuidor de aire del eje hueco y el impulsor. Después de que la pulpa y el aire se mezclan a fondo entre los álabes, son impulsados diagonalmente hacia arriba desde la periferia de la parte superior del impulsor y, después de ser estabilizados y dirigidos por el estator, entran en todo el tanque. Las burbujas ascienden a la zona de estabilización de espuma y, después del proceso de enriquecimiento, rebosan por el vertedero de rebosadero y entran en el canal de concentrado. Una porción de la pulpa fluye hacia la parte inferior del impulsor, es remezclada por el impulsor para formar burbujas mineralizadas, y la pulpa restante fluye a la celda siguiente hasta que finalmente se convierte en relaves.
Máquina Inflable de Flotación Tipo XCFParámetros técnicos
|
modelo |
Volumen efectivo |
potencia de procesamiento |
Diámetro del impulsor |
Velocidad del impulsor (r. p. m) |
Presión de aire del soplador |
Carga máxima Capacidad |
Motor para batir (k w) |
Motor para raspador (k w) |
peso |
|
XCF-1 |
1 |
0. 2-1 |
400 |
358 |
≥12. 6 |
2 |
5.5 |
1. 1 |
1. 154 |
|
XCF-2 |
2 |
0. 4-2 |
470 |
331 |
≥14. 7 |
2 |
7. 5 |
1. 1 |
1. 653 |
|
XCF-3 |
3 |
0. 6-3 |
540 |
266 |
≥19. 8 |
2 |
11 |
1.5 |
2. 259 |
|
XCF-4 |
4 |
1. 2-4 |
620 |
215 |
≥19. 8 |
2 |
15 |
1.5 |
2. 669 |
|
XCF-8 |
8 |
3. 0-8 |
720 |
185 |
≥21. 6 |
2 |
22 |
1.5 |
4. 435 |
|
XCF-16 |
16 |
4- 16 |
860 |
160 |
≥25. 5 |
2 |
37 |
1.5 |
6. 568 |
|
XCF-24 |
24 |
4-24 |
950 |
153 |
≥30. 4 |
2 |
37 |
1.5 |
8 |
|
XCF-38 |
38 |
10-38 |
1050 |
148 |
≥34. 3 |
2 |
45 |
1.5 |
11 |
Máquina flotadora inflable tipo KYFParámetros técnicos
|
modelo |
Volumen efectivo |
Capacidad de procesamiento |
Diámetro del impulsor |
Velocidad del impulsor |
Presión de aire del soplador |
Inflado máximo |
Motor para batir (kw) |
Motor para raspador (kw) |
peso |
|
KYF-1 |
1 |
0. 2-1 |
340 |
281 |
≥12.6 |
2 |
4 |
1. 1 |
0. 826 |
|
KYF-2 |
2 |
0. 4-2 |
410 |
247 |
≥14.7 |
2 |
5.5 |
1. 1 |
1. 419 |
|
KYF-3 |
3 |
0. 6-3 |
480 |
219 |
≥19.8 |
2 |
7. 5 |
1.5 |
1. 885 |
|
KYF-4 |
4 |
1. 2-4 |
550 |
200 |
≥19.8 |
2 |
11 |
1.5 |
2. 206 |
|
KYF-8 |
8 |
3. 0-8 |
630 |
175 |
≥21,6 |
2 |
15 |
1.5 |
4. 190 |
|
KYF-16 |
16 |
4. 0-16 |
740 |
160 |
≥25,5 |
2 |
30 |
1.5 |
6. 019 |
|
KYF-24 |
24 |
4. 0-24 |
800 |
150 |
≥30.4 |
2 |
30 |
1.5 |
7. 5 |
|
KYF-38 |
38 |
10-38 |
880 |
138 |
≥34.3 |
2 |
37 |
1.5 |
10. 3 |
