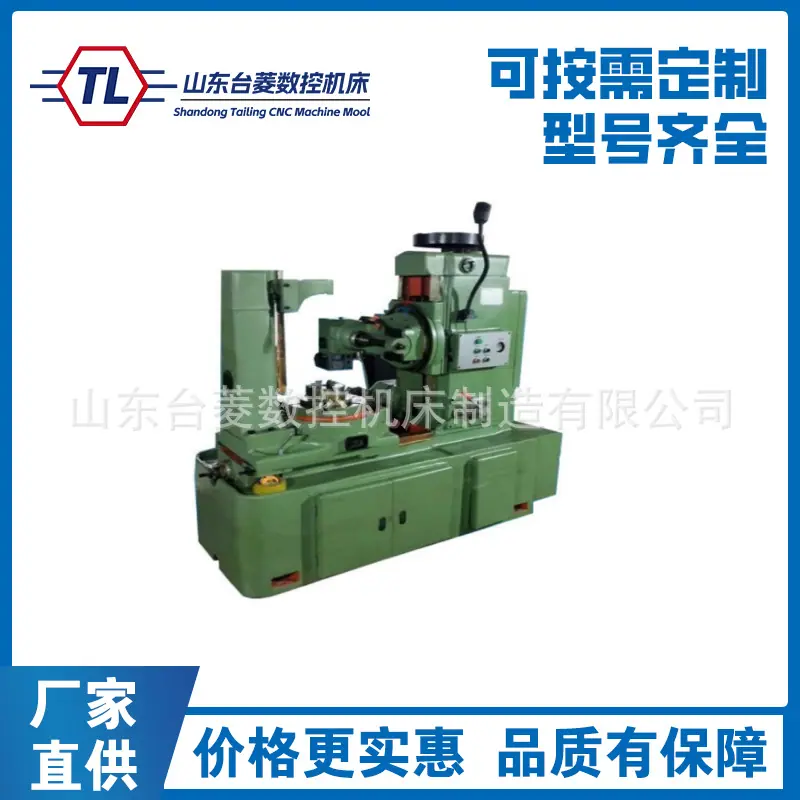

Suministro de Fresadora de Engranajes de Módulo Grande Y38-1, Fresadora de Engranajes CNC, Rectificadora de Engranajes, Producido por Tailling
Cantidad
Coincidencias exactas a un precio más bajo
Productos similares a un precio más bajo
|

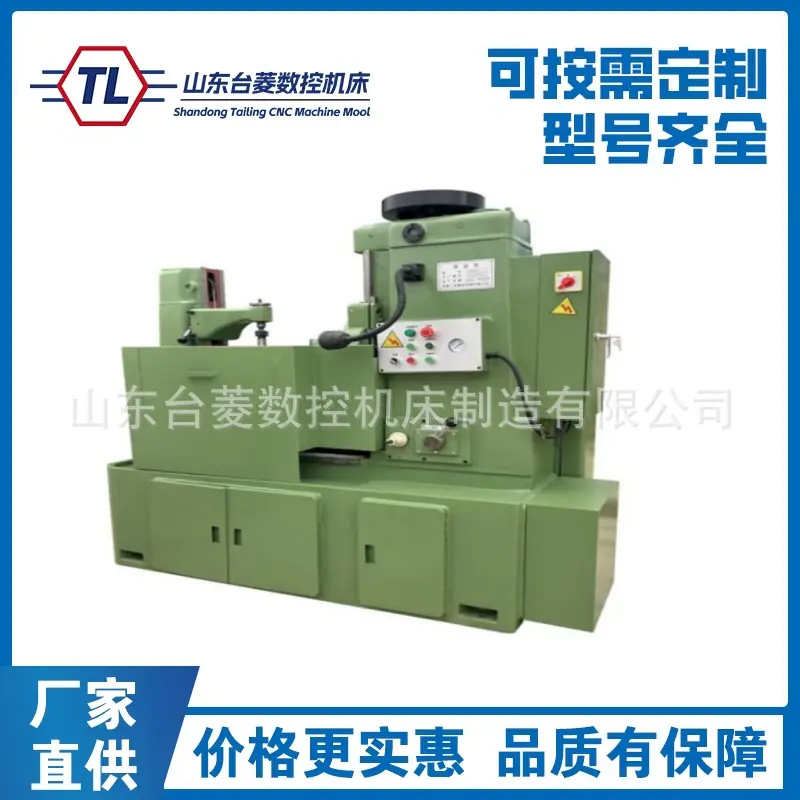

Y38/Y38-1Máquina talladora de engranajesEspecificaciones técnicas： |
|
|
Diámetro máximo al mecanizar engranajes rectos cilíndricos |
|
|
Con apoyo externo... |
700mm |
|
Sin apoyo externo... |
800mm |
|
Diámetro máximo al mecanizar engranajes helicoidales cilíndricos |
|
|
El ángulo de la hélice es30Tiempo... |
500mm |
|
El ángulo de la hélice es60Tiempo... |
190mm |
|
Módulo máximo de procesamiento |
|
|
Acero... |
6mm |
|
hierro fundido... |
8mm |
|
Longitud máxima de procesamiento(Engranajes rectos cilíndricos)... |
240mm |
|
Distancia entre el husillo de la herramienta y la línea central del engranaje en bruto |
|
|
pequeñísimo... |
30mm |
|
máximo... |
470mm |
|
Recorrido vertical máximo de la herramienta... |
270mm |
|
Distancia mínima desde la mesa hasta la línea central del husillo de la herramienta. |
205mm |
|
Diámetro máximo de la herramienta... |
120mm |
|
Diámetro del husillo reemplazable para la instalación de la herramienta... |
22/27/32mm |
|
Diámetro del orificio de la mesa... |
80mm |
|
Diámetro de paso del engranaje helicoidal indexador... |
624mm |
|
El diámetro del husillo para cargar la pieza de trabajo.... |
35mm |
|
Número de velocidades del husillo de la herramienta... |
7amable |
|
Rango de velocidad de la herramienta... |
47.5-192cambiar/punto |
|
El avance vertical de la herramienta por rotación de la pieza de trabajo... |
0,5-3mm/cambiar |
|
Avance radial de la herramienta por revolución de la pieza de trabajo... |
0,06-0,36mm/cambiar |
|
Potencia del motor principal... |
3kilovatio |
|
Velocidad del motor principal... |
1430cambiar/punto |
|
Potencia del motor de viaje rápido... |
1kilovatio |
|
Velocidad del motor de viaje rápido... |
1420cambiar/punto |
|
Peso de la máquina(Con accesorios)... |
3350Kilogramo |
|
Dimensiones de la máquina herramienta(largo×Ancho×alto) |
2377×1255×2030milímetro
|
