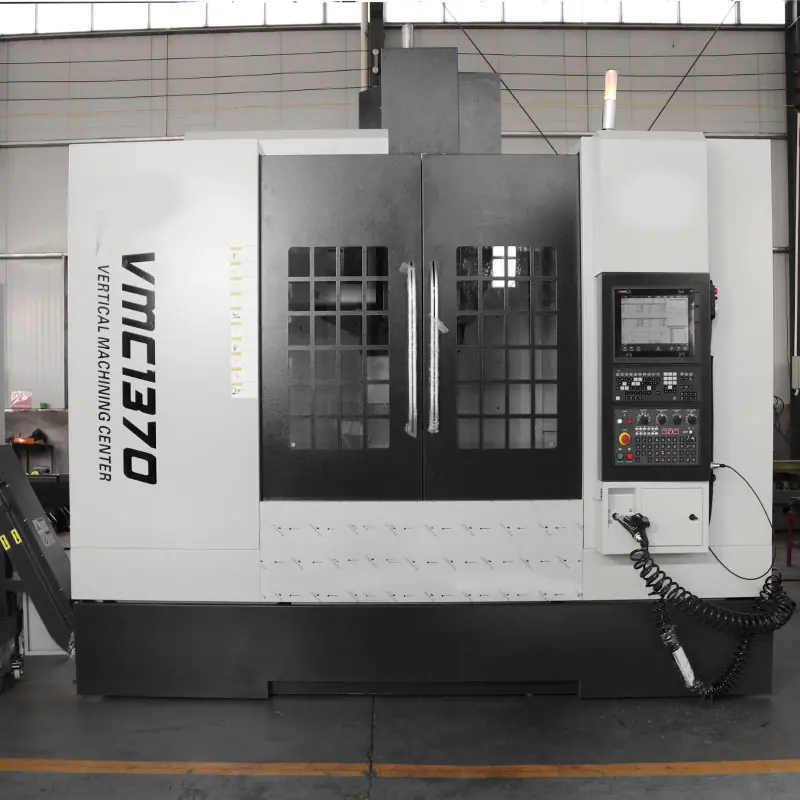

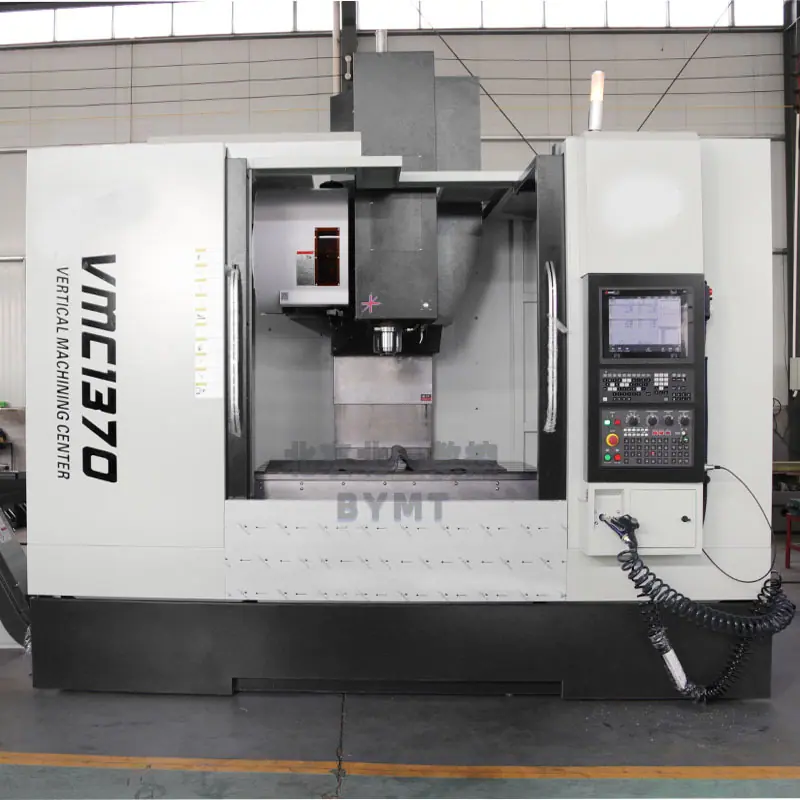

Herramientas de Máquina CNC Beiyi Centro de Mecanizado Vertical Vmc1370 Vt1370 Máquina Fresadora de Mecanizado CNC
Cantidad
Descripción del Producto:
1. Recorrido de los ejes X, Y, Z: 1300x700x700mm

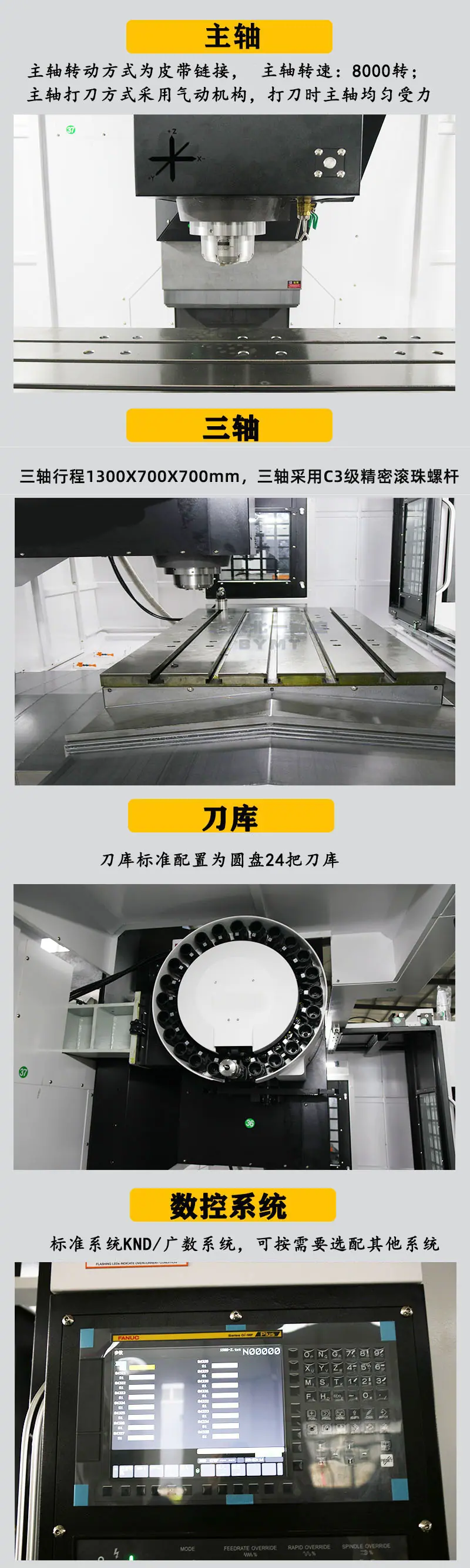

2. El método de rotación del husillo es transmisión por correa síncrona, velocidad: 8000 rpm（Anillo pulverizador）。
3、La configuración estándar del almacén de herramientas es un almacén de herramientas tipo disco de 24 herramientas.
4. El grupo de cabeza es una estructura de caja pesada con refuerzo de nervaduras internas y alta rigidez.
5. El eje principal utiliza un mecanismo neumático para el corte. La tensión del eje principal es uniforme durante el corte, lo que prolonga la vida útil del rodamiento.
6. La caja eléctrica cuenta con un diseño de aislamiento interno para separar la fuente de calor del controlador. Un intercambiador de calor en la parte frontal disipa el calor y evita la entrada de polvo externo en la caja eléctrica, mientras que un ventilador en la parte trasera disipa el calor de la placa calefactora.
7. Los tres ejes adoptan husillos de bolas templados de precisión GAO, combinados con precarga de tuerca de precisión y dispositivos de pretensado del cabezal móvil, asegurando que el juego de la máquina y la deformación térmica se mantengan en valores bajos durante mucho tiempo.
8、X、Y、(eje X son 6 deslizadores, eje Y son cuatro guías), usandoNivel PGuía lineal tipo rodillo, el eje Z es de carril duro tiene alta rigidez, bajo nivel de ruido, puede realizar desplazamientos rápidos y obtener la mejor precisión de ciclo.
9. Todos los productos terminados se someten a corrección de posicionamiento láser y pruebas de circularidad para garantizar una precisión de posicionamiento óptima y características servo, y las máquinas herramienta se someten a estrictas medidas de inspección antes del envío para garantizar la estabilidad a largo plazo de varias precisiones.
|
Modo de elemento de proyecto modelo |
unidadUnidad |
parámetro |
|
tamaño del escritorio de trabajo |
mm |
1400x700 |
|
Recorrido del eje X/Y/Z |
mm |
1300/700/700 |
|
Distancia desde la cara final del husillo hasta la mesa de trabajo |
mm |
87-787 |
|
Distancia desde el centro del husillo hasta la columna |
mm |
785 |
|
Carga del banco de trabajo |
kilogramo |
1200 |
|
Banco de trabajo con ranura en T |
mm |
5-18 |
|
Avance rápido del eje X/Y/Z |
m/min |
24/24/18 |
|
Especificaciones de guías lineales X/Y |
mm |
RGH45/45 |
|
precisión de posicionamiento |
mm |
±0,008 |
|
Repetibilidad |
mm |
±0.006/300 |
|
Unidad mínima de posicionamiento |
mm |
±0,001 |
|
Velocidad del husillo |
rpm |
8000(Aerosol circular) |
|
Cono del extremo del husillo |
mm |
BT40-150 |
|
Cargador de herramientas de robot de disco |
piezas |
24T |
|
Sistema controlador |
/ |
KND2100MCi |
|
Potencia del motor del husillo |
Kw |
15-18.5 |
|
Peso de la máquina |
kilogramo |
10000 |
|
Dimensiones |
mm |
3400x2600x2950 |
Configuración estándar
|
NO |
Contenido de configuración |
|
|
1 |
Sistema CNC: KND2100MCi |
|
|
2 |
Velocidad del husillo: 8000 rpm (Rociador de agua tipo anillo) |
|
|
3 |
Método de rotación del husillo: transmisión por correa síncrona |
|
|
4 |
Cono del husillo: BT40/150 |
|
|
5 |
1300x700x700mm |
|
|
6 |
Revista de herramientas robótica tipo disco de 24 herramientas de Taiwán |
|
|
7 |
Velocidad de movimiento rápido: 24/24/18m/min |
|
|
8 |
(1) Sistema de enfriamiento de corte (2) Sistema de lubricación automática (3) Dispositivo de corte y soplado (4) Luces de trabajo a prueba de explosiones (5) Luz de advertencia de tres colores (6) Pernos de ajuste horizontal y espaciadores (7) Radiador de caja eléctrica (8) Dispositivo de pretensado de tornillo de tres ejes (9) Almacenamiento del programa (10) Interfaz RS232 (11) Función de Simulación de Volante Manual Automático (12) Dispositivo de tanque de almacenamiento de agua trasero con filtro de doble capa (13) Protector de chip de motor de tres ejes |
(14) Dispositivo interno de limpieza de máquina: Pistola de aire potente para lavado de virutas, pistola de agua (15) Potente dispositivo de descarga de virutas para máquina herramienta (bombas de refrigerante dobles de alta presión) (16) Generador de pulsos manual: Volante (17) Transformador (18) Cubierta protectora telescópica de tres ejes (19) Lámina metálica protectora exterior (20) Machuelado Rígido (21) Certificado de Inspección de Precisión (22) Manual del Electrodoméstico (23) Manual de Usuario (24) Manual de Operación del Programa (25) Tanque de aire para máquina herramienta anti-atasco (26) Dispositivo de separación agua-aceite para máquina herramienta (27) Dispositivo de equilibrio de nitrógeno del eje Z |
