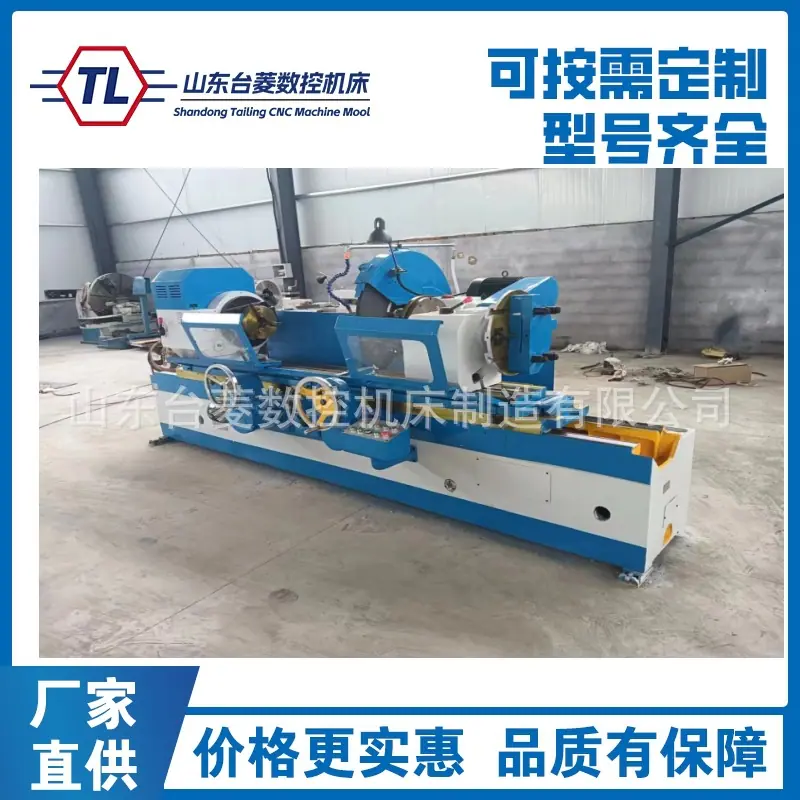

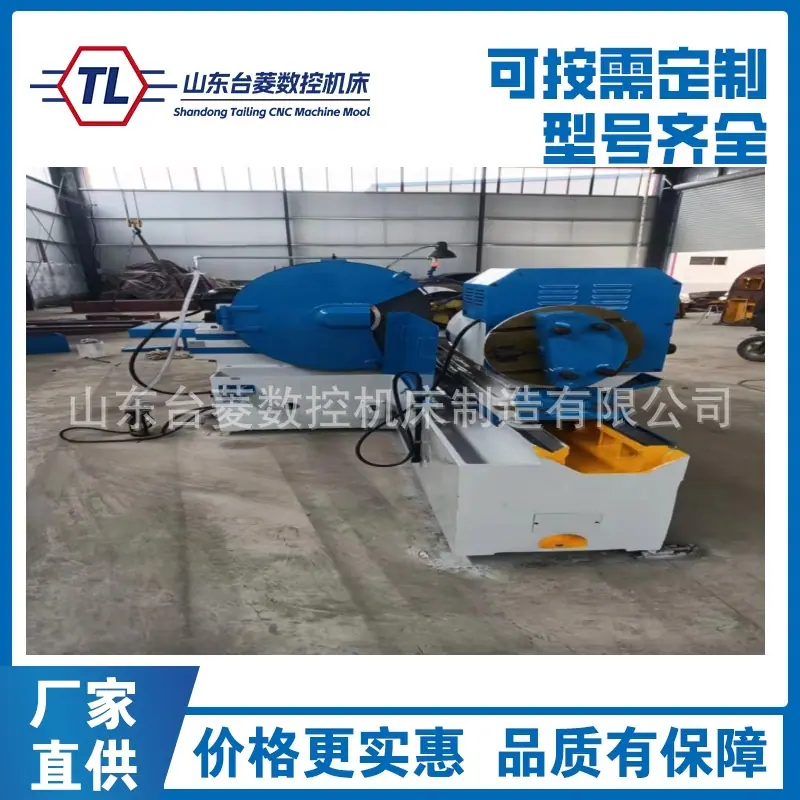

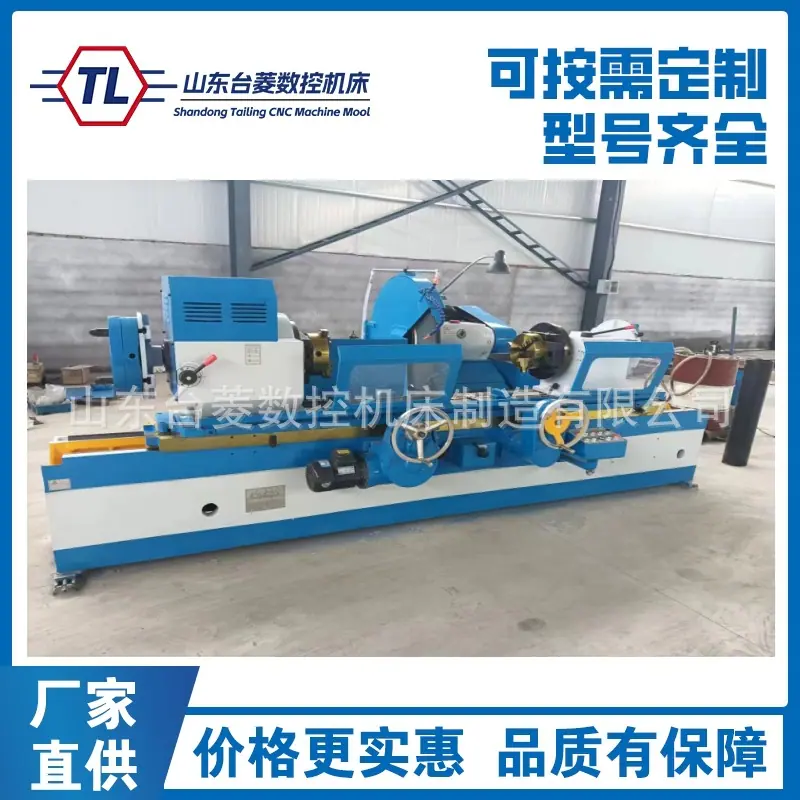

Suministro de Rectificadora de Cigüeñales Mq8260*2000, Rectificadora de Cigüeñales CNC, Procesamiento de Cigüeñales de Motores Grandes

Características:

CARACTERÍSTICAS:

Esta máquina es adecuada para rectificar muñones de cigüeñal y apoyos principales de cigüeñales de motor en plantas de fabricación y reparación de automóviles, tractores y motores diésel.

La rectificadora de cigüeñales Modelo MQ8260A está destinada para su uso en la industria automotriz, de tractores, de motores diésel y en sus talleres de reparación para rectificar los muñones y los apoyos de biela de los cigüeñales.

Características estructurales:

Características de la estructura:

▇El cabezal adopta cambio de velocidad por correa, lo que permite obtener 3 velocidades diferentes.

▇Se pueden obtener tres velocidades de trabajo diferentes utilizando las correas en el cabezal.

▇Los mandriles del cabezal y del contrapunto pueden adoptar la estructura de mandril cruzado.

▇Los mandriles de cruz se utilizan en el cabezal y el contrapunto.

▇La cadena de transmisión del cabezal adopta un embrague de fricción, que es fácil de ajustar y operar.

▇El acoplamiento por fricción se utiliza en la cadena de transmisión del cabezal por su fácil ajuste.

▇El banco de trabajo se puede mover longitudinalmente, ya sea manual o mecánicamente.

▇El avance de la mesa se opera ya sea a mano o por potencia.

▇El marco de la muela abrasiva puede moverse hacia adelante y hacia atrás rápidamente, controlado por un dispositivo hidráulico.

▇El acercamiento y retroceso rápido del cabezal de la muela se efectúa por medios hidráulicos.

▇El marco de la muela abrasiva puede moverse hacia adelante y hacia atrás rápidamente, controlado por un dispositivo hidráulico.

▇El acercamiento y retroceso rápido del cabezal de la muela se efectúa por medios hidráulicos.

▇El eje de la muela es de Φ80 mm, que es rígido y tiene buena rigidez.

▇El husillo de la rueda, siendo de 80 mm de diámetro, tiene buena rigidez y resistencia.

▇El marco de la muela abrasiva adopta guía rodante

▇Se utilizan guías de rodillos para el movimiento del cabezal de la muela.

▇La lubricación de las guías de la bancada y de las guías del bastidor de la muela abrasiva se realiza mediante circulación automática a través de la bomba de aceite.

▇Las guías de la bancada y el cabezal portamuela se lubrican en un ciclo automático mediante la bomba de aceite.

Especificaciones principalesEspecificaciones principales

▇Diámetro máximo de rotación de la pieza × longitud máxima de la pieza

Diámetro máximo de volteo×Longitud máxima de trabajo

Φ580×1600 mm

▇Rango de procesamiento

Capacidad

1. Diámetro máximo de giro

Máx. Volteo sobre mesa

Φ580 mm

Diámetro de rectificado en luneta

Diámetro de trabajo rectificado con luneta fija

Φ30~Φ100 mm

Radio de muñequilla del cigüeñal

Carrera del cigüeñal

110mm

2. Longitud máxima de la pieza de trabajo a rectificar

Longitud máxima de trabajo suelo

Sujeción con mandril de tres mordazas

En mandril de 3 mordazas

1400 mm

Habitación Superior

Entre centros

1600 mm

3. Peso máximo de la pieza de trabajo

Peso máximo de trabajo

120 kilos

▇Pala

Cabeza de trabajo

1. Altura al centro

Altura del centro

300 mm

2. Velocidad del husillo (3 niveles)

Velocidad de trabajo

25, 45 y 95 rpm

▇Soporte para muela

Cabezal de rueda

1. Movimiento máximo del bastidor de la muela a lo largo del tornillo

Máx. Movimiento cruzado

185 mm

2. Avance y retroceso rápido del bastidor de la muela

Avance y retroceso rápido del cabezal de la rueda

100 mm

3. Cantidad de avance del bastidor de la muela: Cantidad de movimiento del bastidor de la muela por rotación manual

Avance de rueda por vuelta de volante manual de avance transversal

1 mm

Valor de escala del volante

Por división del volante de avance transversal

0,005 mm

▇Muela

muela abrasiva

1. Velocidad del husillo de la muela abrasiva (nivel 2)

Velocidad del husillo de la rueda (2 pasos)

740.890 rpm

2. Velocidad lineal de la muela

Velocidad periférica de la rueda

25,6-35 m/seg

3. Especificaciones de la muela abrasiva (diámetro exterior × ancho × diámetro interior)

Tamaño de la rueda (D. E. ×ancho×Barreno)

Φ900×32×Φ305 mm

▇Banco de trabajo

Mesa

1. Avance grueso del movimiento de la mesa de trabajo por rotación del volante

Recorrido de la mesa por vuelta del volante grueso

5,88 mm

Alimentación fina

Bien

1,68 mm

2. Ángulo de rotación de la mesa de trabajo (cono 18/100)

Mesa Giratoria (cono 18/100)

5°

3. Cantidad de rotación de la mesa de trabajo por escala (cono 1:50)

Giro de mesa por grado de escala (conicidad 1:50)

10′

▇Capacidad total del motor

Capacidad total de los motores

9,82 kW

▇ Dimensiones totales (largo x ancho x alto)

Dimensiones generales (L×An×Al)

4166×2037×1584

Peso

Peso

Aprox. 6000 kg
