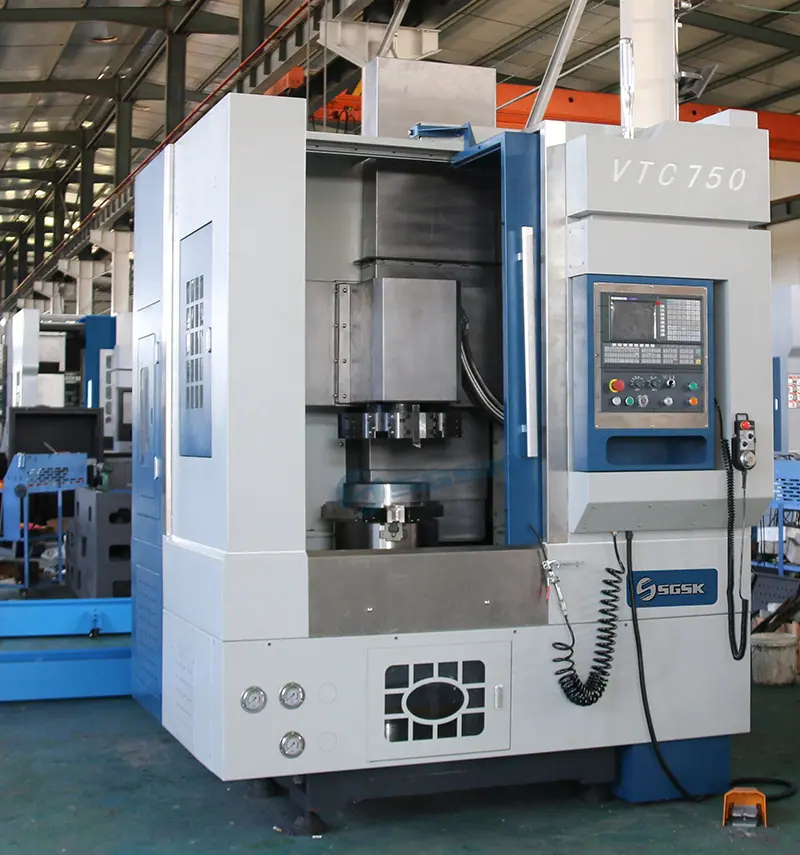

Torno Vertical CNC VTC750 Torno Vertical CNC de Columna Única Máquina Herramienta CNC Torno Vertical para Cubo de Rueda

Parámetros técnicos principales

PRESUPUESTO

Unidades

VTC750

Diámetro máximo de rotación

Diámetro máximo de oscilación

mm

750

Diámetro máximo de giro

Diámetro máximo de giro

mm

650

Modelo de husillo

Modelo de husillo

A2-11

Diámetro del cojinete del husillo

Diámetro del cojinete del husillo

mm

180

Rango de velocidad del husillo

Rango de velocidad del husillo

rpm

50-1000

Par de salida del husillo

Par de salida del husillo

Nuevo Méjico

715

Diámetro del mandril

Diámetro del mandril

"

21"tarjeta hidráulica

Forma de torreta

Tipo de torreta

-

Horizontal8 estaciones/Vertical 4 estaciones

 Posición Hor.8/Posición Ver.4

Especificaciones de Dota

Especificaciones de la torreta

-

125

Tamaño de la herramienta

Tamaño de la herramienta

mm

□32/φ50

Dota Recorrido del eje X

Recorrido de la torreta en el eje X

mm

-425

Dota Recorrido del eje Z

Eje Z de recorrido de la torreta

mm

700

Distancia facial desde el extremo inferior de la Torre Torre

Distancia desde la parte inferior de la torreta hasta la parte superior del mandril

mm

0-700

Carril de línea X/Z

Carriles lineales X/Z

5Rodillo de 5 rodillos

Diámetro del tornillo X/Z

Diámetro del tornillo X/Z

mm

Φ50/φ40

Avance rápido del eje X

Desplazamiento rápido en el eje X

m/min

15

Entrada rápida al eje Z

Desplazamiento rápido del eje Z

m/min

12

avance de corte

Alimentación de corte

m/min

0,1-5000

Potencia/par del motor del eje X

Potencia/par del motor del eje X

Kw/nm

2.4/15

Potencia/par del motor del eje Z

Potencia/par del motor del eje Z

Kw/nm

2.8/18

Potencia del motor del husillo/Esfuerzo de torsión

Potencia/par del motor principal

Kw/nm

22/30- 286

Dimensiones(largo×ancho×alto)

Tamaño total (L*An*Al)

metro

2.3*2*3

Peso de la máquina

Peso de la máquina

kilogramo

7200
